1 混合動力控制系統維修
1.1維修時需注意的事項
由于車內有500V的電氣零件和電路、高堿性的HV蓄電池電解液(氫氧化鉀),因此,在維修普銳斯車輛時,如果操作方法不當或工作中疏忽大意,都有可能造成嚴重電擊或身體被傷害的潛在危險。

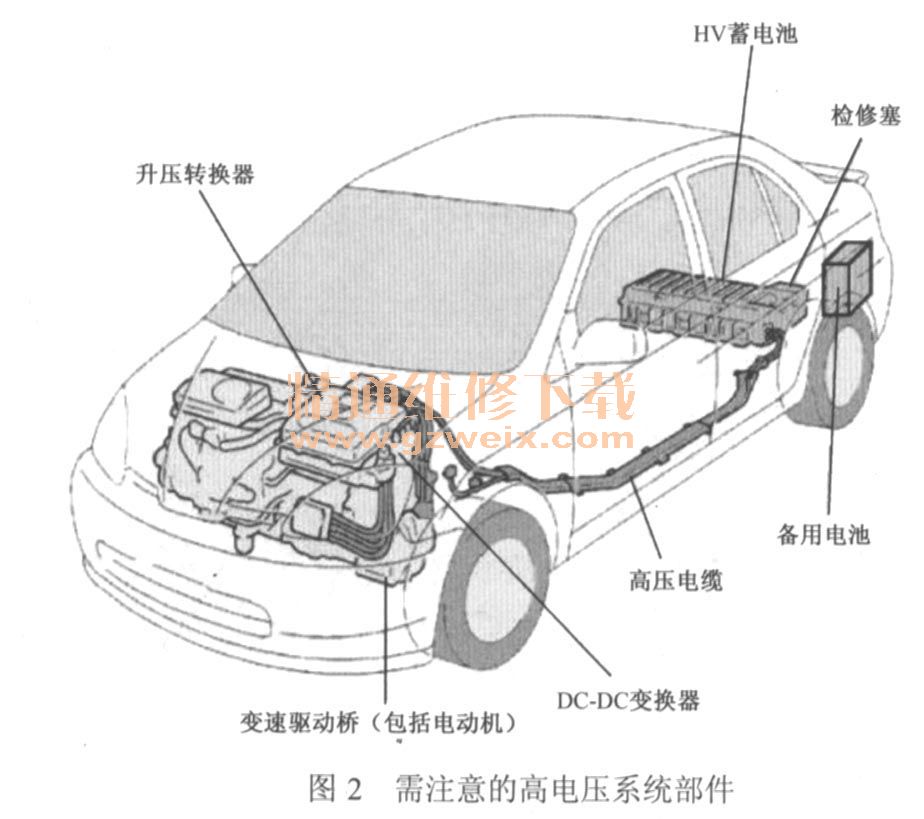

為了便于識別,普銳斯車內所有的連接高壓回路部分的電纜和連接器均為橙色,如圖1所示。高壓回路與其他回路以及車身相互絕緣,高電壓系統部件包括HV蓄電池、變速驅動橋、DC-DC變換器、升壓轉換器和檢修塞,如圖2所示。


在HV電池和變頻器上,貼有警告標簽如圖3所示,它們提供了基本的使用警告、操作說明和回收信息。
在維修車輛時,為防止被電擊或暴露在高堿性化學物質中,維修人員需要隨時準備好防護裝備。

必須備有兩種獨立性能的手套,在進行任何有關高壓組件或線路操作時,需要使用橡膠制成的絕緣手套,即電工絕緣手套。這種手套能夠承受650 V的工作電壓,如圖4所示。第二種手套是抗堿性的合成橡膠手套,如圖5所示,以避免工作中接觸鉀氫氧化物時對人體組織造成的傷害。


在戴絕緣手套之前,要確保手套是干燥的、無損壞和大小合適。手套的檢查如圖6所示,手套不能破損,否則會有觸電的危險。

另外,還需穿戴合適的眼部和足部的防護用具,如安全防護眼鏡如圖7所示,可以防止電池液的飛濺,面罩應該將所有的面部皮膚裸露部分覆蓋到,還要穿好具有防堿性鞋底的安全鞋。

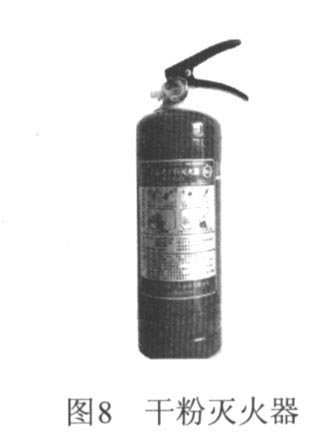

如果車輛起火,應使用常規的ABC干粉滅火器滅火,這種滅火器主要用于油或電路火災;如果只是HV電池著火,則推薦使用二氧化碳滅火器,發生大面積或大的火災時,持續的澆水也同樣適用熄滅HV電池火災。但使用少量的水,將加劇HV電池火災的程度,這樣做是相當危險的。ABC干粉滅火器如圖8所示,二氧化碳滅火器如圖9所示。


要求使用高精度、多功能數字萬用表檢查高壓回路中不同位置,數字萬用表如圖10所示。在開始著手進行維修工作前應確認所有電負荷接地,電壓表電壓讀數為0。

在維修高壓電路系統前必須先斷開高壓電路,找到HV電池檢修塞的位置,檢修塞的安裝位置如圖11所示。維修人員應戴上絕緣手套、拆下檢修塞,如圖12所示,妥善保管檢修塞,防止在維修中被其他人安裝回去。一旦檢修塞被拆下,必須要等待5 min,待變頻器中的電容器進行放電后,才可進行作業。需要特別提示的是:維修人員應始終保持使用絕緣膠布隔離高壓系統的接線端或連接器,防止遭到高壓電擊。

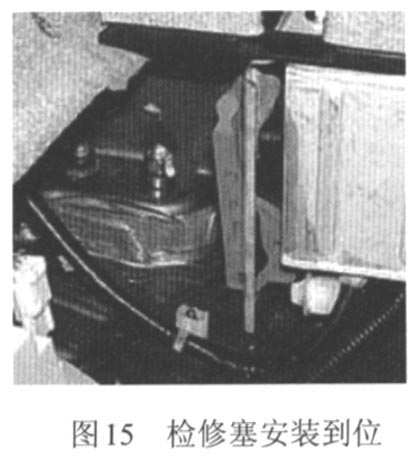

車輛維修完畢后,需要將檢修塞重新裝入,裝入安裝檢修塞時務必戴上絕緣手套以防止遭到電擊。如果檢修塞沒有完全鎖好(沒有聽到“咔嚓”一聲),主警告燈點亮,同時混合系統警告燈點亮,診斷故障代碼(檢修塞互鎖開關)將被存儲在ECU存儲器內。檢修塞的裝入分為三個步驟:首先將檢修塞放入到安裝孔中,如圖13所示;然后轉動檢修塞桿,如圖14所示;向下推塞桿直到聽到“咔嚓”一聲,即安裝到位,如圖15所示。



需要注意的一點是普銳斯混合動力汽車嚴禁使用快速充電;輔助電池只能使用相同設計功能的電池替代,不要嘗試通過推或拉的方式啟動。如果HV電池完全放電,就必須更換。對于該混合動力車輛,當車輛處于READY模式時(READY燈亮),發動機會自動啟動、停機,所以在檢查或維修發動機艙時,應先查看READY指示燈是否已經熄滅。
