一、水泵的結構原理
    1．離心式水泵的結構
    水泵安裝在發動機的前端，通常與風扇一起用帶輪同軸驅動。它的作用是對冷卻液加壓，使之在冷卻系中能循環流動。

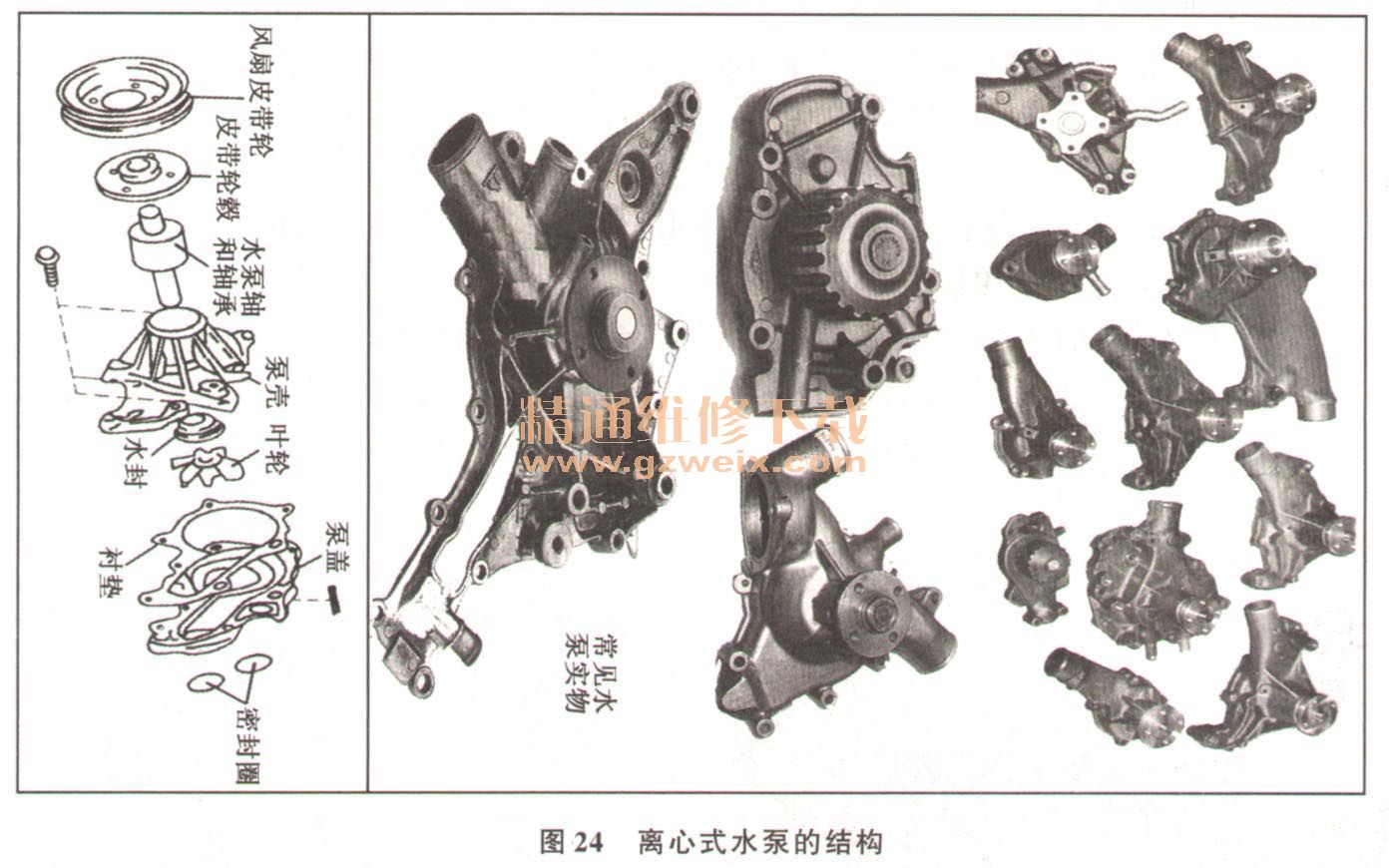

    汽車發動機廣泛采用離心式水泵，它具有結構緊湊、泵水量大等優點，而且因故障而停止工作時，不妨礙水在冷卻系內部自然循環。離心式水泵的結構組成如圖24所示。

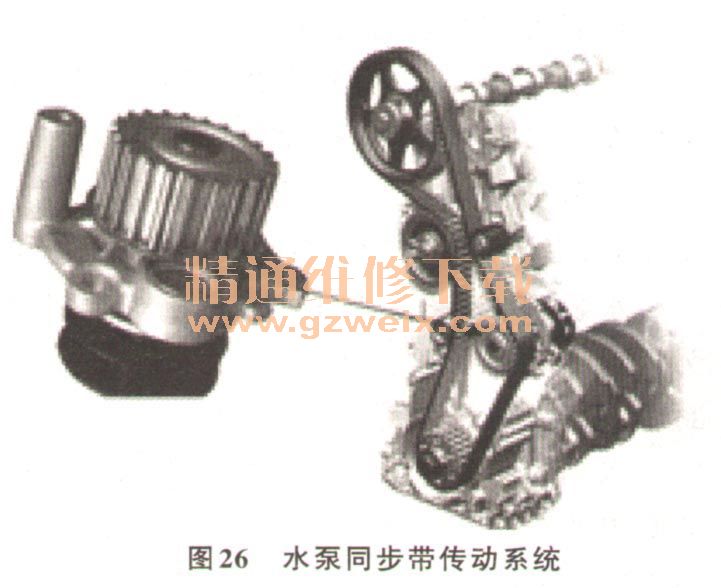

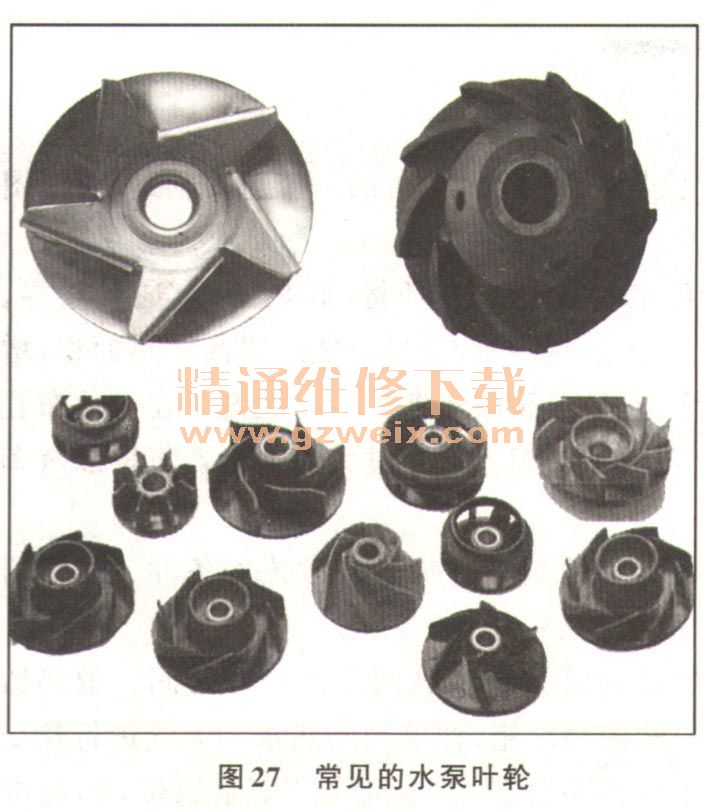

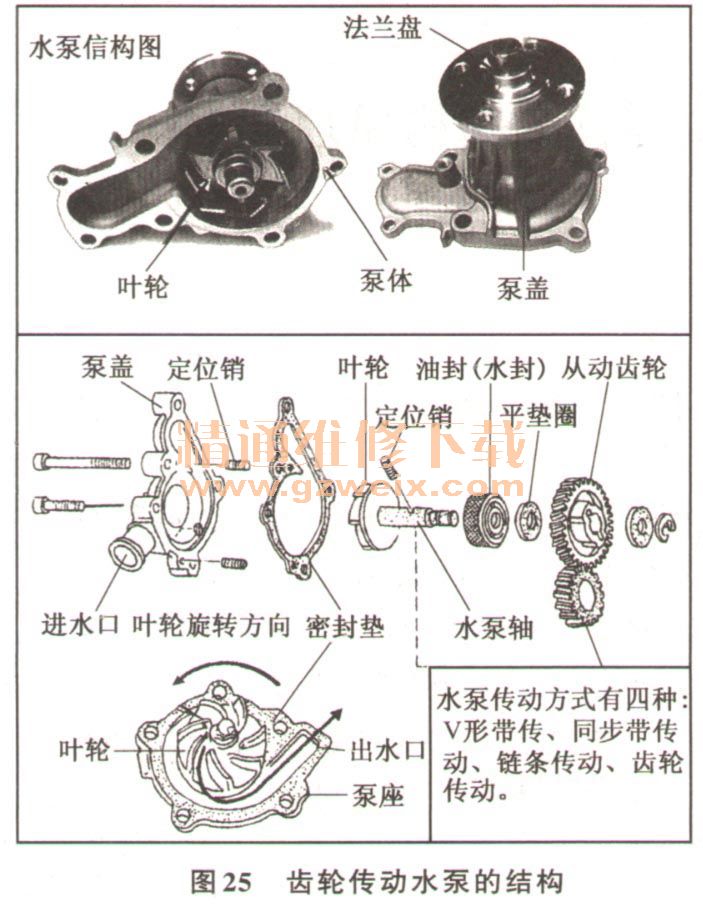

    水泵的傳動方式有非同步帶傳動、同步帶傳動、鏈條傳動和齒輪傳動幾種。圖25所示為齒輪傳動的水泵系統，圖26所示為同步帶傳動，水泵主要由葉輪、泵軸、水封及油封、密封墊、泵蓋、軸承、泵座組成。如圖27、圖28所示的常見的水泵葉輪、軸承、泵軸的結構。







    水泵的進水的方式有兩種，如圖29所示，上圖為水泵端面進水，水泵工作時由葉片的離心力和葉片的機械角度相互配合將水打到水泵的出水道（排水口）向系統內提供加壓以后的壓力水。下圖為水泵的側面進水，葉輪旋轉的方向與上圖相同也是逆時針方向，但水上依靠離心力的作用甩到排氣道內，兩個雖然旋轉方向相同，全葉片的角度相反，前者為壓力與水的離心力并用泵水，后者完全依靠水在葉輪的帶動并在葉片的機構角度的迫使下產生的離心力泵水。

    2．水泵的工作原理
水泵的工作原理如圖29所示，主要由用鑄鐵或鑄鋁做成的外殼和裝在軸上的旋轉葉輪組成。葉輪一般徑向均布排列并向后彎曲，其數目一般為6-8個。葉輪發動機的曲軸帶動旋轉。當葉輪旋轉時，水泵中的冷卻液卻被葉輪帶動一起旋轉，并在自身離心力的使用下向葉輪邊緣甩出，產生一定的壓力，然后經外殼是與葉輪呈切線方向的出水口在一定水壓下流到發動機的水套中。同時，葉輪中心處的壓力降低，散熱器中的冷卻液便經進水管被吸進葉輪中部。
    離心式水泵結構簡單，尺寸小而排量大，并且由于水泵故障停止工作時，冷卻液仍能通過水泵內腔自然循環。因此它在冷卻液系統中得到廣泛應用。但離心式水泵的最高轉速不超過6000r/min，因此用在高速發動機上還必須采用降速運動。
