3.2.3 Micro ATX板型結構
    Micro ATX（又稱Mini ATX或MATX）是ATX結構的簡化版。Micro ATX保持了ATX標準主板背板上的外設接口位置，與ATX兼容。Micro ATX主板把擴展插槽減少為3～4個，從橫向上減小了主板的寬度，從而減小總面積，比ATX結構更為緊湊。
    按照Micro ATX標準，主板上還應該集成圖形和音頻處理功能。目前多用于品牌機并配備小型機箱，Micro ATX結構主板如圖3-29所示。

    3.2.4 BTX板型結構
    BTX是英特爾制定的最新一代主板結構，也是ATX結構的取代者。BTX結構具有性能強、體積小等優點，改變了目前計算機機箱布置雜亂無章、接線凌亂和充滿噪聲的缺點。
    一、BTX板型結構的特點
    BTX具有如下特點。
    ★支持窄板設計，系統結構更加緊湊。
    ★對主板的線路布局進行了優化設計，使得主板散熱性能更好。
    ★機械性能得到優化和升級，主板的安裝更加簡單。
    二、BTX板型結構的種類
BTX具有良好的兼容性，目前根據板型寬度不同派生出來的結構有以下幾種。
★標準BTX（325.12 mm）。
★Micro BTX（264.16 mm）。
  ★L(fēng)ow-profile的Pico B TX（203.20 mm）。

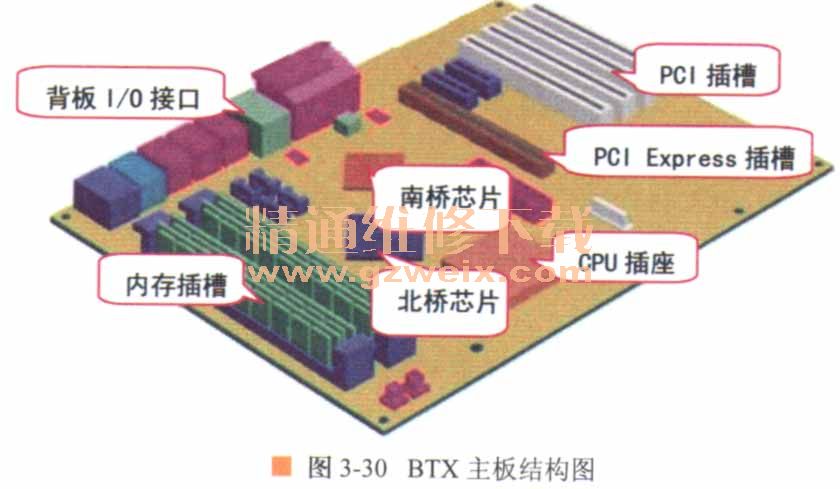

    標準BTX板型結構如圖3-30所示，PCI Express和串行SATA接口等在BTX板型的主板中都得到了很好的支持。在新型BTX主板中還預裝了SRM（支持及保持模塊）優化散熱系統，對于以后CPU的發展具有促進意義。

    由于技術的不斷突破，將來的BTX主板還將完全取消傳統的串口、并口和PS/2等接口，使主板結構更加緊湊、飽滿。
要點提示：AT、ATX、BTX都是個人電腦所有配件都必須遵循的一種技術規范，對主板的約束性應該是最強的；其次是機箱、電源；再次就是其他周邊設備。

    3.3  主板的選購
    主板是連接計算機中各個硬件設備的平臺，無論與哪種硬件設備有沖突，都會影響計算機的整體性能，所以要求主板與其上的各種設備能“搭配默契、協同工作”。
    3.3.1主板的選購技巧
    由于現在的主板品牌和型號都非常豐富，價格也千差萬別，所以在選購時要綜合考慮下面的這些因素，才能選購到合適的主板。
    一、主板的品牌
    在目前市場上，各種品牌的主板琳瑯滿目，其中比較知名的品牌有華碩、微星、升技、聯想及技嘉等。建議用戶優先選擇這些大品牌的主板，因?yàn)榇笃放频膹S家從產品的設計、選料篩選、工藝控制、品管測試到包裝運翰都要經過十分嚴格地把關。一塊有品牌作保證的主板會為計算機的穩定運行提供很好的保障。
    二、芯片組是否支持CPU
    主板芯片組是主板最重要的部件之一，全球有多家公司可以設計和生產主板芯片組，分別是Intel、AMD、VIA、nVIDIA、AL、SiS及ATi等。
    選購主板時最重要的因素就是芯片組是否支持所購買的CPU。芯片組的概念比較復雜，種類也比較繁多，所以不用了解其原理，只要知道哪些芯片組支持哪些CPU就可以了。在購買主板時一定要注意查看主板和CPU的說明書，檢查主板芯片組是否和CPU的類型匹配。
          三、提供哪種內存插槽
          選購主板時要特別注意主板上提供的內存插槽能否滿足需要。由于市面上流行的DDR 3和DDR 2插槽在外形上極為相似，如果不經過對比很難區分。所以在購買時通常要仔細閱讀主板的說明書，了解該款主板支持哪種類型的內存以及是否支持雙通道內存架構等。
          四、顯卡插槽和硬盤接口
          由于PCI Express類型的顯卡與AGP類型的顯卡并不兼容，因而插槽不能混用。目前人們大多購買SATA接口的硬盤，故要區分SATA和SATA II接口。
          五、是否集成聲卡、顯卡和網卡
目前主板的集成度越來越高，一般都集成了聲卡和網卡，甚至一些主板還集成了顯卡。如果用戶只是使用計算機進行普通的操作，對聲卡、顯卡、網卡都沒有很高的要求，那么購買一款集成這些設備的主板后，就不用再單獨購買這些硬件了。但對于要玩大型3D游戲和做圖形設計的用戶來說，集成顯卡將不能勝任工作，所以這時需要選購一款支持獨立顯卡的主板。
