一、榨汁機整機結構及故障判別
    1．1了解汁機的整機結構
    榨汁機主要用于將水果、蔬案等鮮品經切碎和壓榨成汁為人們提供原汁原味的飲料。
    1．1．1榨汁機的外部結構

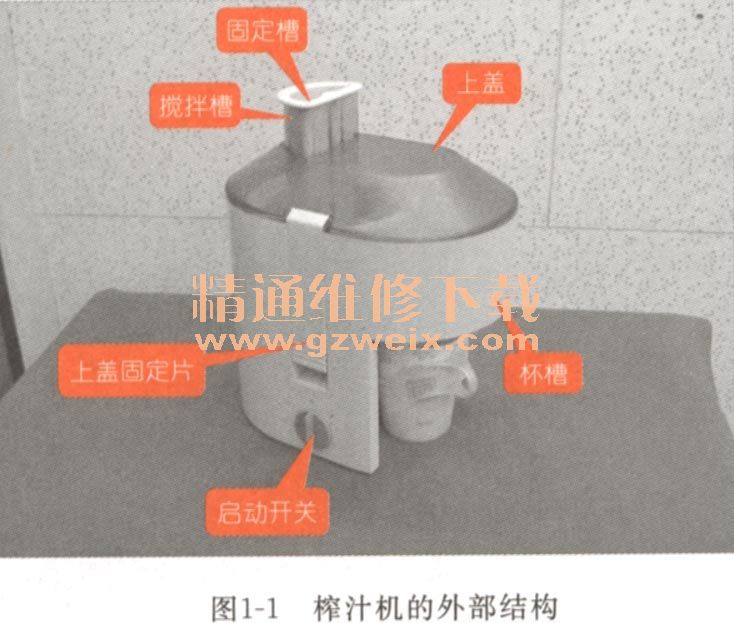

    榨汁機的典型結構，如圖1-1所示。榨汁機的外部主要是由上蓋、固定槽、攪拌槽、上蓋固定片和啟動開關等構成。

    取下榨汁機的上蓋后，即可看到榨汁機中的攪拌杯、杯槽，取下攪拌杯后，便可以看到與攪拌杯固定的機座，如圖1-2所示。

    將水果、蔬菜切成小塊后，放入到攪拌槽中，用固定槽按壓其中的水果、蔬菜，啟動開關啟動后，榨汁機開始切碎攪拌水果、蔬菜，然后榨出果汁、蔬菜汁，通過杯槽流到杯子中。
    1．1．2榨汁機的內部結構
    如圖1-3所示為榨汁機的內部結構。通過內部查看，可以看出榨汁機主要是由開關組件對其進行控制，經由切削電動機實現榨汁功能。

    1．2掌握榨汁/攪拌機的工作原理
    如圖1-4所示為榨汁機的整機結構。從該圖中可以看出，榨汁機各組件之間的相互關系。

    當啟動開關處于0擋時，榨汁機中的組件均無動作，電源開關不接通，進而切削電動機兩端無供電電壓，不工作。

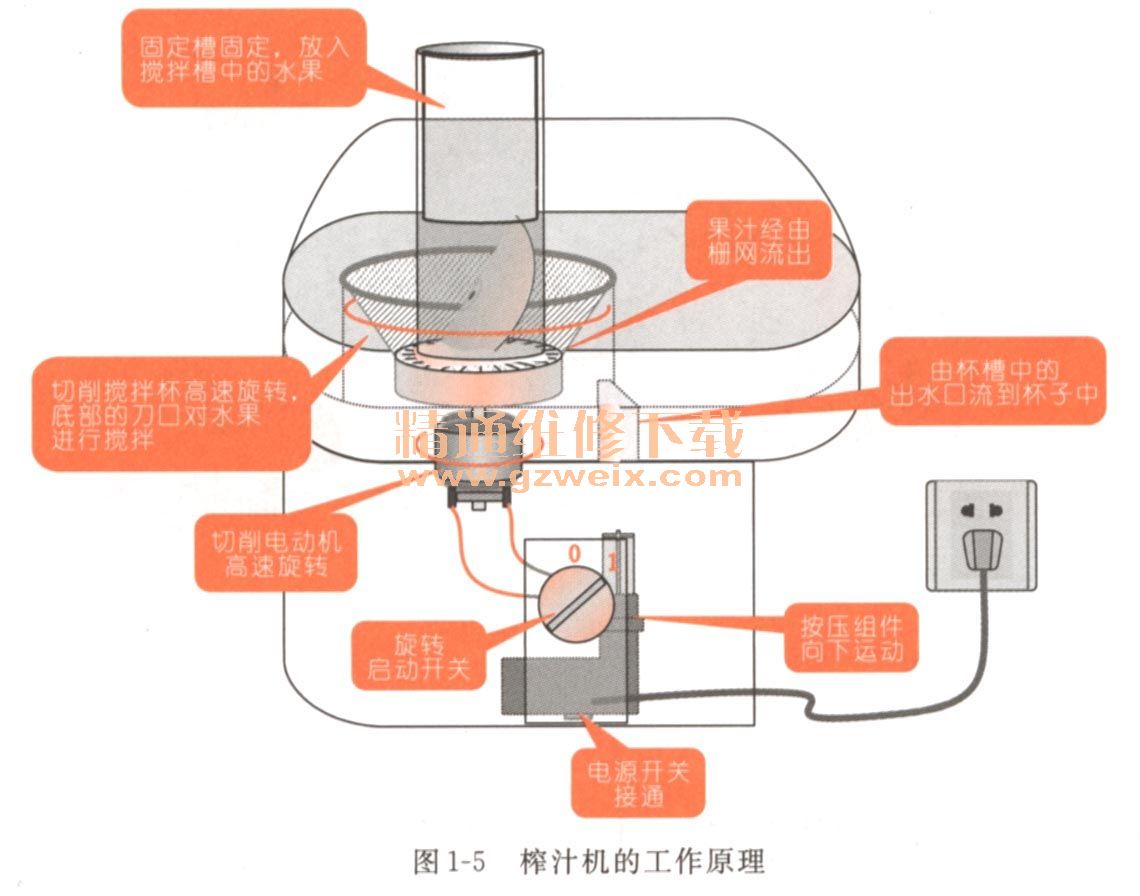

    旋轉啟動開關至1擋，按壓組件由啟動開關控制向下動作，按壓電源開關接通。電源開關接通后，交流220V通過電源開關進入到榨汁機中，為切削電動機提供工作電壓。切削電動機高速旋轉，進而帶動攪拌杯高速旋轉。攪拌杯底部的刀口勻速切削盛物管中的果品，由杯槽中的出水口流出果汁、蔬菜汁，如圖1-5所示。

    1．3搞清榨汁機的故障判別方法
    檢修榨汁機時，主要通過觀察法和電阻檢測法進行檢測。榨汁機的結構較簡單，元器件也很少，在檢修的過程中盡量不要通電進行檢測，以免造成人員攪傷、觸電等事故的發生。
    1．觀察法

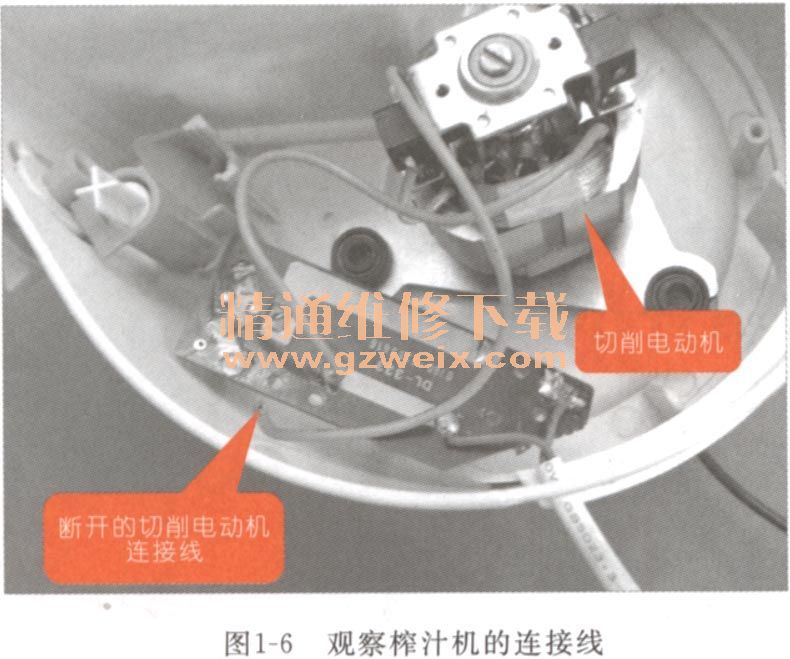

    榨汁機出現加電不動作的故障時，要注意檢查電源開關的按鈕是否被按壓下去，榨汁機中各組件的連接線的連接是否良好，如圖1-6所示。

    而當榨汁機時而動作、時而無電時，，主要檢查電源插頭的連接情況以及啟動開關的情通過觀察法判斷榨汁機的故障。
    2．電阻檢測法
榨汁機在工作的過程中出現晃動的情況，一般是由于切削電動機的驅動或連接部位損可以直接查找切線電動機的固定位置，進行檢修。
    榨汁機檢測時，主要采用電阻檢測法，檢測榨汁機電路中是否有開路、短路等情況，如圖1-7所示為使用萬用表的電阻擋檢測切削電動機的阻值。
