本文通過圖片介紹維修電冰箱時所需要的基本技能，包括銅管的切割管彎制、氣焊焊接、制冷劑排放、壓力表／維修閥組裝與應用、打壓查漏、劑、封口、溫控器拆卸等制冷系統維修時的各個環節的操作方法與技能。程度上講就是熟練，所以要求維修人員尤其是新手（初學者）更要多看、熟能生巧。
    一、銅管的切割、脹口/擴口技能
（一）銅管切割
在切割電冰箱的制冷系統銅管時，不允許使用鋼鋸進行切割，以免金屬碎屑進入制冷系系統內部，產生臟堵等故障。

   1．普通銅管切割
    直徑為4～8mm的普通銅管的切割方法與步驟如圖1所示。

   （1）切割
    以免金屬碎屑進入制冷
    采用小型割管刀切割制冷系統的銅管時，應先把需要切割的部位弄直，并將它的表面處理干凈后，再旋轉切管刀的手柄使管口夾住銅管的切割部位。隨后，順時針均勻平緩地旋轉割管刀至1～2圈后，再適當旋緊管刀手柄，以保證管刀夾緊銅管，當?shù)度星腥算~管管壁的3/4時停止，撤去管刀，冊斷銅管。
    注意：
    切割過程中需注意幾點：一是刀輪與刀口，刀片與銅管一定要垂直，以免損壞刀片；二是不能用力過大，以免將銅管壓扁、變形；三是不能產生金屬碎屑，以免進入制冷系統，擴大故障；四是不能用力過大，確保切割后的管口圓滑、平整，以免管口內縮。
   （2）修整

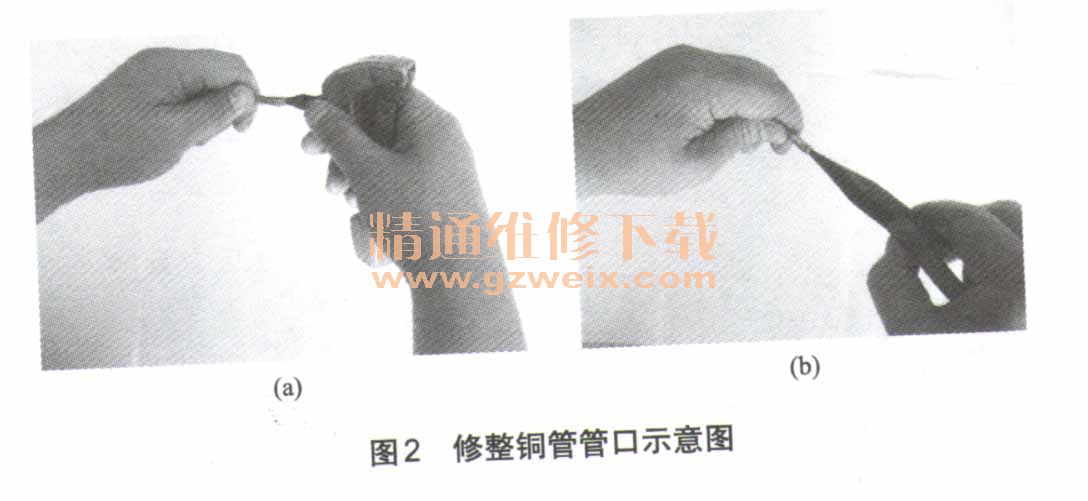

    若切割后的管口不圓滑時，可將管刀上的鉸刀插入要處理的管口內，旋轉刀柄，清理干凈毛刺，再倒出碎屑即可，如圖2（a）所示。

    提示：
    若手頭使用的割管刀上沒有鉸刀，可將尖嘴鉗子的頭部插入管口內，旋轉鉗子，刮除毛刺，倒出即可，如圖2 （b）所示。
    2.毛細管切割

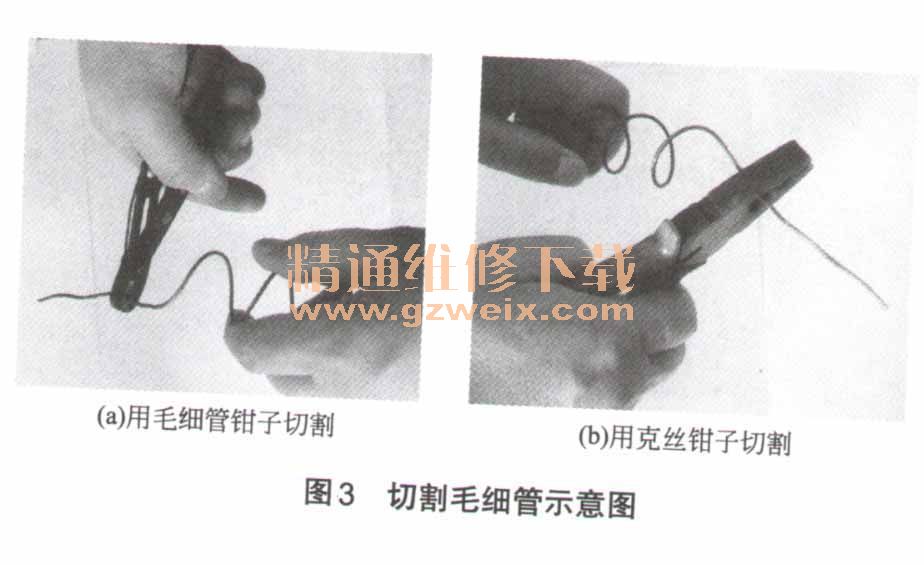

    切割毛細管的方法與步驟如圖3所示。

    首先，用剪刀或斜嘴鉗子輕輕夾住毛細管要切割的部位，隨后旋轉剪刀或鉗子，將毛細管割出一道溝，然后用克絲鉗輕輕夾住毛細管，稍用力就可掰斷毛細管。
    提示：
    切割時不能用力過大，以免壓扁毛細管，若切割后的管口變形或內縮，應重新切割。
（二）脹口／擴口
    用小型“公制”’擴日器把銅管的管口脹為“杯形”或擴為60°喇叭狀，以便于兩個相同直徑的銅管連接，或銅管與壓力表管口連接。

    1.脹口

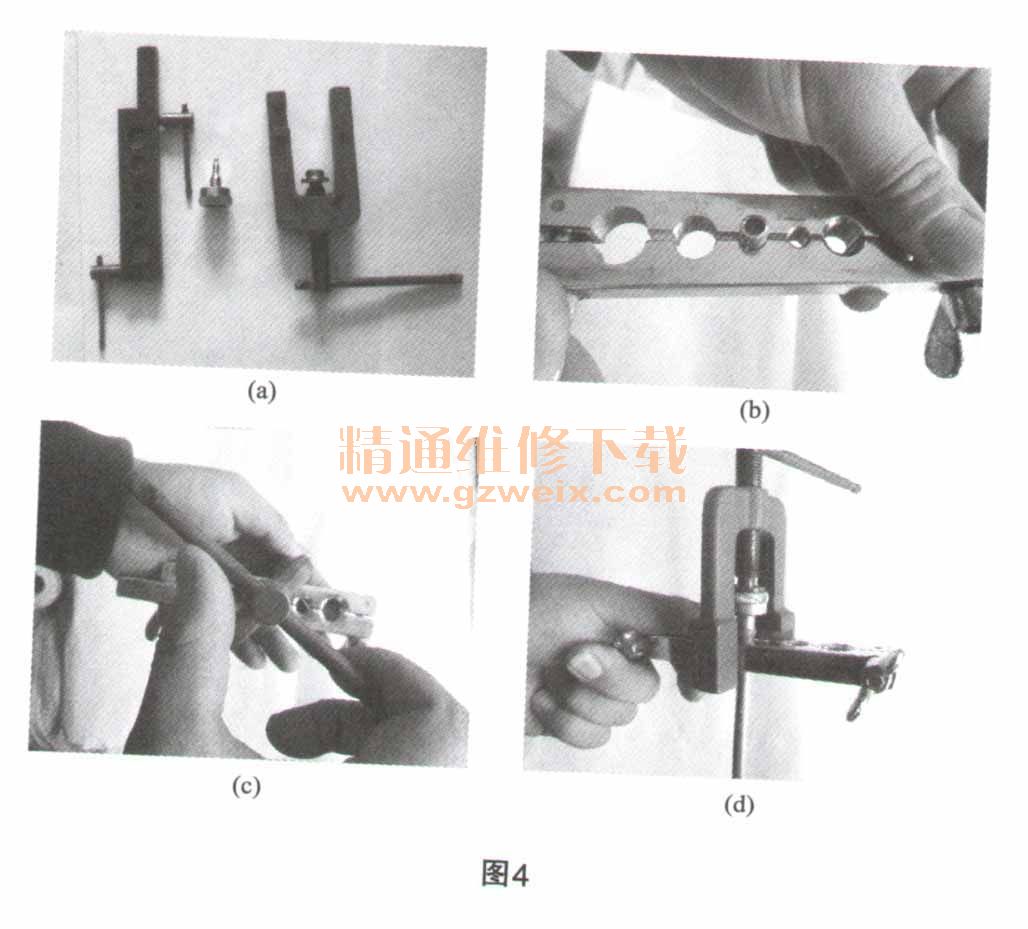

    脹口的方法與步驟如圖4所示。

    首先，將被擴口銅管應先退火并清除毛刺，再根據銅管口直徑及擴口形狀選擇，選擇相應的脹頭。先用夾管器夾緊銅管，銅管要伸出約0.8cm左右，隨后將與銅管直徑一致的杯形脹管頭安裝到脹管器上，把管頭插入銅管內，然后順時針慢慢旋轉脹管器的絲桿，直到銅管的銅管口被脹為杯形為止。
    2．?dāng)U口
    擴口的方‘法與步驟與脹口的順序基本相同，不同的是夾管器預留的銅管長度為0.3cm左右，用喇叭狀脹頭，擴出的喇叭口應大小適中、均勻，表面無損傷、無凹陷，并且不能歪斜，如圖5所示。

    注意：
    若擴口擴小了，會導致它與另一管路不能正常連接；若擴口擴大了，不僅密封不好，而且可能會導致管口破裂。
（三）銅管彎制

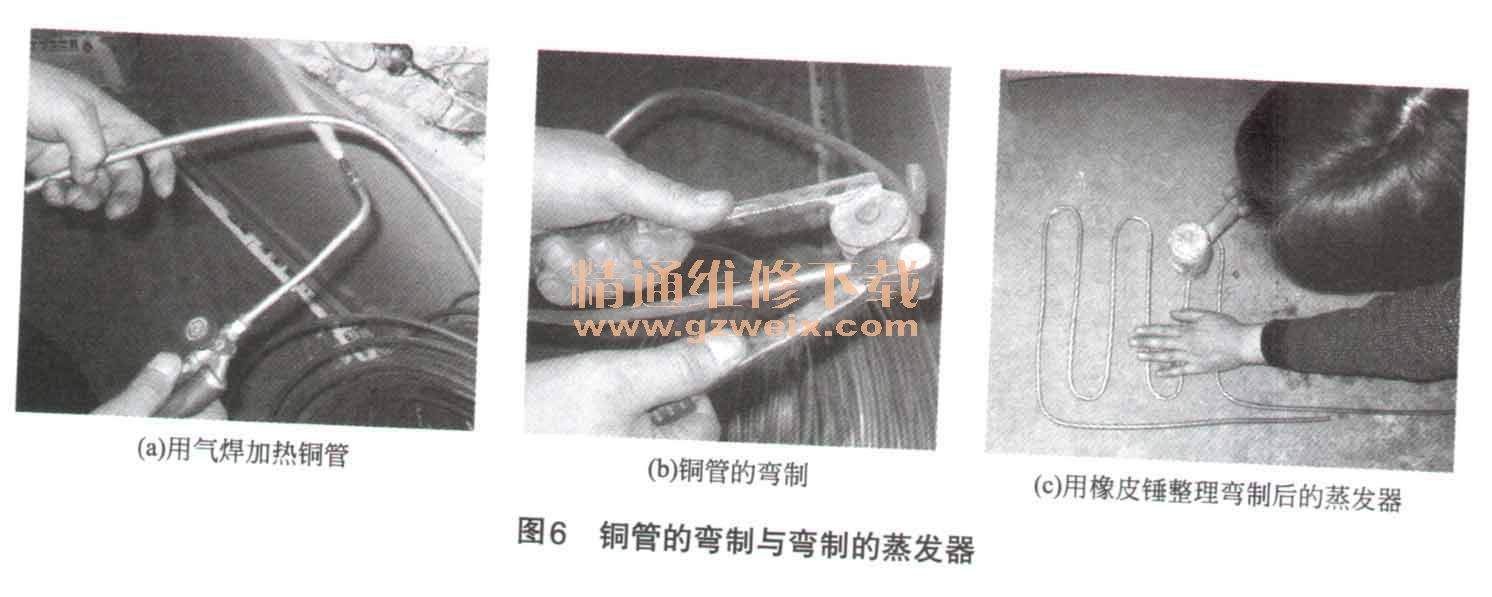

    銅管的彎制，主要用于自制蒸發器。彎制方法和步驟如圖6所示。

    將銅管加熱退火，讓它變軟，以便彎制，如圖6（a）所示；視銅管管徑放置在相應槽內，將搭扣扣住銅管后，慢慢轉動活動手柄彎制銅管至所需角度，如圖6（b）所示；
松開手柄撤去彎管器，用橡皮錘對銅管彎曲的部位進行敲打，對銅管變形部位進行校正，如圖6（c）所示。
    注意：
    目前的8mm銅管管壁較薄，所以彎制蒸發器時無需彎管器，用手就可以彎制。
