電冰箱憑借外表美觀，能夠保鮮食物、冰凍飲料、制作冰淇淋等功能，迅速走進千家萬戶。下面介紹電冰箱的工作原理與典型故障檢修方法。
    一、電冰箱的構成及基本制冷原理
（一）電冰箱的基本結構

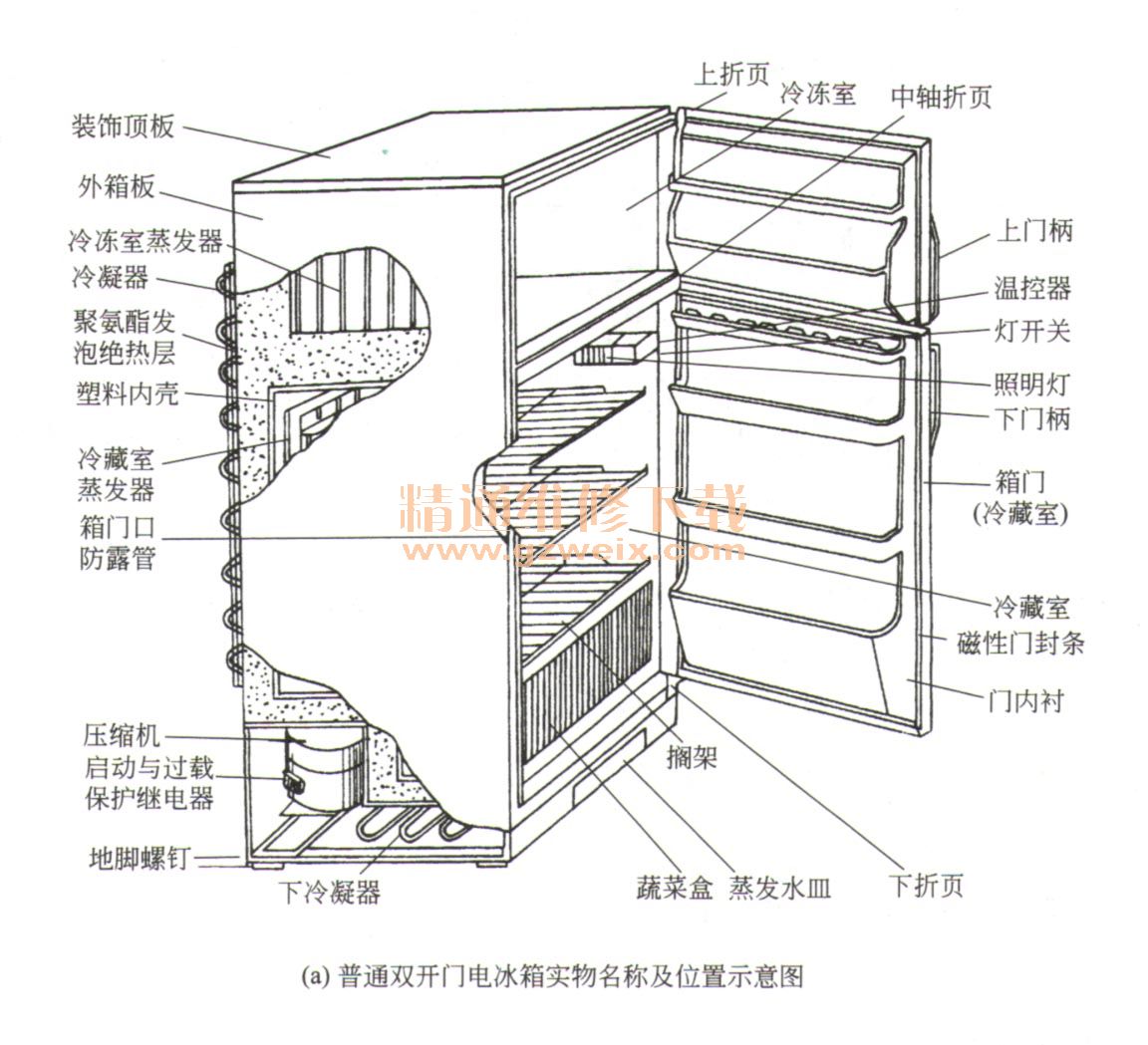

    電冰箱的基本結構包括箱體、制冷系統、電氣系統、附件四大部分，如圖1所示，實物構成如圖2所示。

    （二）制冷劑型制冷系統的制冷原理
    1．構成
    制冷劑制冷方式的制冷系統由壓縮機、蒸發器、冷凝器、毛細管、過濾器構成，如圖3所示。

    2．制冷原理
    壓縮機運轉后，低溫、低壓的制冷劑通過回氣管吸人壓縮機，被壓縮機內的汽缸壓縮成高溫、高壓的過熱氣體后排出，通過管路進人冷凝器，利用冷凝器散熱，制冷劑的溫度不斷下降，最終冷卻為常溫、高壓的飽和液體。隨后，經干燥過濾器濾除水分和雜質，再利用毛細管節流降壓后，變?yōu)槌�溫、低壓的濕蒸汽，再通過管路進人蒸發器。制冷劑在蒸發器內開始吸收熱量進行氣化，不僅降低了蒸發器及其周圍的溫度，而且變成低溫、低壓的氣體。從蒸發器出來的制冷劑再次回到壓縮機中，重復以上過程，將水罐內的熱量轉移到箱外的空氣中，實現了制冷的目的。

    二、電冰箱典型制冷系統分析與檢修
    目前，電冰箱采用的制冷方式主要有直接制冷式（簡稱直冷式）、間接制冷式（簡稱間冷式）和混冷式三種。下面分別進行介紹。
（一）典型直冷式制冷系統
    由于直冷式電冰箱制冷器件的布置和毛細管的根數不同，工作原理不盡相同。典型的制冷系統工作原理。
    1．單根毛細管直冷式制冷系統
    典型的單根雙門直冷式電冰箱的制冷系統由壓縮機、下冷凝器（副冷凝器）、右冷凝器、毛細管、干燥過濾器、毛細管、下蒸發器（冷藏室蒸發器）、上蒸發器（冷凍室蒸發器）等構成，如圖4所示。

    壓縮機工作后，制冷劑被壓縮機的汽缸壓縮成高溫、高壓的過熱氣體后，通過管路進人下冷凝器，利用下冷凝器散熱冷凝。該散熱過程將下冷凝器上面安裝的接水盤內的水蒸發掉，不僅省去了人工倒水的過程，而且還可以為下冷凝器降溫。從下冷凝器流出的制冷劑進人左冷凝器進一步冷卻，通過防霜管（防露管）對門框進行加熱，使門框的溫度略高于室溫，這樣不僅可以防止門框處凝露，而且還延長門封條的使用壽命。從防霜管出來的制冷劑再進人右冷凝器進一步散熱，溫度不斷下降，逐漸被冷卻為中溫、高壓的飽和液體，利用干燥過濾器濾除水分和雜質后流人毛細管。制冷劑被毛細管節流降壓后，利于下蒸發器通過吸收冷藏室的熱量進行氣化，實現冷藏室的制冷。從下蒸發器流出的制冷劑進人上蒸發器，制冷劑通過上蒸發器吸熱氣化，使冷凍室的溫度逐漸降低，實現冷凍室的制冷，從該蒸發器流出的低溫、低壓的氣體再通過回氣管返回壓縮機。重復以上過程，就會將箱內的熱量轉移到箱外的空氣中，實現箱內制冷的目的。
   【提示】由于防霜管散熱，此類電冰箱工作時門框周圍的溫度稍高，不要誤認為電冰箱發生故障。而無防霜功能的電冰箱在室溫高、濕度大的時候，門框周圍或冰箱兩側會出現水滴現象，俗稱“尚汗”。當電冰箱出現“淌汗”現象時，要及時用柔軟的布擦拭干凈，盡可能使電冰箱的表面保持干燥，以免長時間附在電冰箱表面的水滴腐蝕箱體的漆面，影響美觀。
    2．兩根毛細管直冷式制冷系統
    典型的兩根毛細管雙門直冷式電冰箱的制冷系統與單根毛細管的雙門直冷式制冷系的主要區別是增加了一根毛細管，如圖5所示。

   需要制冷時，控制電路使電磁閥關閉通往冷凍室毛細管2的端口，而打開通往冷藏室蒸發器的端口。這樣，制冷劑通過毛細管1降壓后，利用冷藏室蒸發器、冷凍室蒸發器吸熱氣化對冷藏室和冷凍室進行降溫。當冷藏室的溫度達到設置溫度后，控制電路輸出控制信號使電磁閥關閉通往冷藏室蒸發器的端口，而打開通往毛細管2的端口，此時僅冷凍室進行降溫。當冷凍室的溫度達到要求后，控制電路使壓縮機停轉，制冷結束。
    采用電磁閥最大的優點是冷藏室的蒸發器可以選用大一些的，而不必考慮它與冷凍室蒸發器的匹配，并且在不使用冷藏室時，可以通過控制電路關閉冷藏室，僅保留冷凍功能，實現節能控制。
    3．三根毛細管直冷式制冷系統
    典型的三根毛細管直冷式電冰箱的制冷系統與兩根毛細管的直冷式制冷系統的主要區別有三處：一是增加了一根毛細管；二是采用了三套溫度控制系統；三是采用了兩只電磁閥如圖6所示。

    需要制冷時，CPU輸出控制信號使壓縮機運轉，同時輸出2路電磁閥控制信號。一路控制信號使電磁閥1關閉通往冷凍室毛細管的端口，而打開通往電磁閥2的端口；另一路控制信號使電磁閥2關閉通往冷藏室毛細管的端口，而打開通往酒室毛細管的端口。這樣，制冷劑通過毛細管降壓后，利用酒室蒸發器、冷凍室蒸發器吸熱氣化對酒室和冷凍室進行降溫。當酒室的溫度達到設置溫度后，酒室的溫度傳感器的阻值增大，被電腦板上的CPU檢測后，CPU輸出控制信號使電磁閥2關閉通往酒室毛細管的端口，而打開通往冷藏室毛細管的端口，于是制冷劑可以通過冷藏室蒸發器、冷凍室蒸發器對冷藏室和冷凍室進行降溫。當冷藏室的溫度達到設置溫度后，冷藏室溫度傳感器的阻值增大，被CPU檢測并確認冷藏室的溫度達到設置溫度后，CPU輸出電磁閥控制信號使電磁閥1關閉通往電磁閥2的端口，而打開通往冷凍室毛細管的端口，此時僅冷凍室進行降溫。當冷凍室的溫度達到要求后，冷凍室的溫度傳感器阻值增大，被CPU檢測并確認冷凍室的溫度達到設置值后，CPU輸出停機信號，使壓縮機停轉，制冷結束。

    （二）間冷式電冰箱制冷系統
    1．采用往復式壓縮機制冷系統
    采用往復式壓縮機構成的間冷式制冷系統的工作原理與直冷式制冷系統基本相同，如圖7所示。

    2．采用旋轉壓縮機制冷系統
    由于旋轉壓縮機無吸氣閥門，并且冷凍油額定量小，所以由它構成的制冷系統與往復式壓縮機構成的制冷系統相比，主要區別是增加了單向閥。
    （三）典型故障
    制冷系統異常后，主要會產生不制冷、制冷效果差、制冷溫度過低等故障。
    當制冷系統發生泄露時，就會產生不制冷或制冷效果差的故障。毛細管出現冰堵或臟堵現象，就會產生有時制冷、有時不制冷的故障。
    【提示】電磁閥異常不僅會產生整機不制冷的故障，還會產生單一室不制冷或制冷異常的故障。
