一輛行駛里程約14.5萬km、裝配1ZR-FE發動機的2011款卡羅拉1.6L轎車。該車啟動發動機，轉速為1500r/min左右，緩慢至完全踩下油門踏板，發動機轉速緩慢升至1600r/min左右，不能繼續升高，不管冷車熱車，轉速都不會下降到正常范圍；如果掛上前進擋，平穩而緩慢地踩下油門踏板，則車輛會緩慢行駛；故障燈亮起。
    故障診斷與分析：
    1．根據經驗判斷分析
    怠速高：原因可能有空調信號電路、節氣門體總成、冷卻液溫度傳感器、氧傳感器、PCV軟管和PCV系統、ECM電源電路等相關故障。
    加速無力：原因可能有節氣門體總成、油門踏板位置傳感器、氧傳感器、燃油供給系統、氣門正時、空氣流量計、爆震傳感器等相關故障。
      由于引起該故障現象的原因非常多，逐一檢查會浪費很多時間。所以根據經驗和由簡單到復雜的原則判斷分析，首先檢查油、液、電，都沒問題；考慮到很多項目檢查比較復雜繁瑣，所以盡量放在后面檢查。儀表盤上故障燈有點亮，說明很可能是一些傳感器、執行器或線路的問題，下面我就先使用汽車故障診斷儀器對這輛車進行檢查。
    2．使用故障診斷儀檢查分析
    （1）讀取故障碼
    首先使用解碼器KT600讀取發動機ECM的故障碼，顯示：故障碼P0121和P0123。清除故障碼，再讀取，發現仍是這2個故障碼，并且都是與節氣門位置傳感器有關的，所以重點檢查節氣門位置傳感器。
      （2）查閱節氣門位置傳感器有關資料
    節氣門位置傳感器起著監測節氣門開度的作用。卡羅拉上的節氣門位置傳感器有2條傳感器信號線路VTA1和VTA2，工作時各自會輸出1個電壓信號。VTA1的信號用于檢測節氣門的開度，而VTA2的信號用于檢測VTAI是否工作良好，信號是否準確，這樣更能保證此傳感器的準確性。此傳感器電路如圖1所示：VTA1和VTA2分別表示1個信號線，VCTA為2個傳感器共用電源線，ETA為共用搭鐵線。

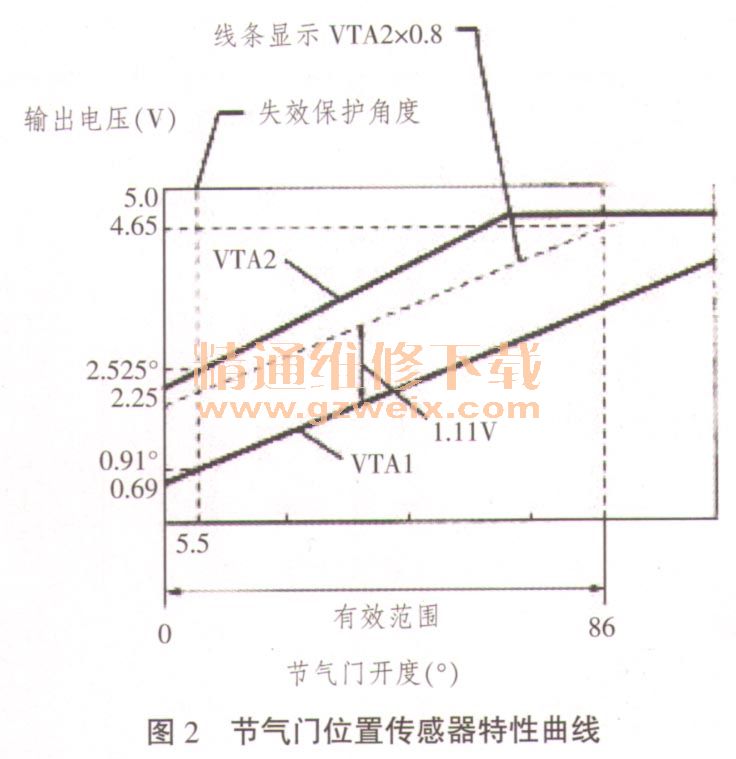

    節氣門位置傳感器特性曲線如圖2所示：傳感器端子VTA1檢測的節氣門開度以百分比形式表示。10%和22％之間：節氣門全關；64％和96％之間：節氣門全開；約18.2%：失效保護角度（5.5°）；傳感器特性輸出：VTA2x0.8約等于VTA1+1.1V。

    查詢故障碼時顯示的2個故障碼有關信息如表1所示。

    當存儲了2個故障碼中任何一個，ECM就會轉到失效保護狀態，執行電機將不工作，此時節氣門會被回位彈簧拉回并且固定到節氣門開度5.5°。ECM將會依據踏板位置和一些其它信號，使該車維持最低車速，直到條件通過ECM的檢測，車輛才能恢復正常。
    （3）讀取相關數據流
    使用解碼器讀取與節氣門有關的數據流，如表2、表3所示。在踩下油門踏板的過程中，節氣門傳感器位置、節氣門傳感器電壓、節氣門傳感器＃2電壓3個數值一直沒有變化，分別是81.2%、100.0%、49.8%、 1號油門踏板位置傳感器電壓、2號油門踏板位置傳感器電壓2個數值逐漸增大，節氣門電機占空比也有所增大。根據這些數值可確定此傳感器有故障，已轉到失效保護狀態。
