我單位購置了多臺靖江CPCn60型叉車，該型叉車配置東方紅LR4A3-24型柴油機和真空增壓制動系統。這些義車因下作量大、制動頻繁以及維修保養不及時，出現制動系統故障，給叉車作業帶來安全隱患。

    1．制動系統結構及工作原理
    （1）結構
    該型叉車配置的真空增壓制動系統由制動分泵1、制動踏板么制動總泵3、增壓缸4、空氣濾棉5、控制閥6、動力缸7、真空泵S、單向閥9、真空罐10組成，其中增壓缸4、空氣濾棉5、控制閥6、動力缸7組成真空增壓制動系統，如圖1所示。

    真空泵結構如圖2所示。真空泵是真空增壓制動系統的動力源，其潤滑油來源于柴油機主油道，真空泵與發電機同軸，由柴油機驅動。轉子3偏置在真空泵泵體中，葉片4與轉子3的滑槽精密配合，借助彈簧壓力使葉片4緊靠于真空泵泵體內壁表面。泵體上部的進氣口10與真空罐連接，止回閥1用于防止空氣和潤滑油倒流，泵體下部的出油孔16通往柴油機前齒輪室主供油管，泵體內循環的潤滑油則流回柴油機油底殼。真空泵用于抽吸真空罐的空氣，保持并提高真空罐內的負壓。

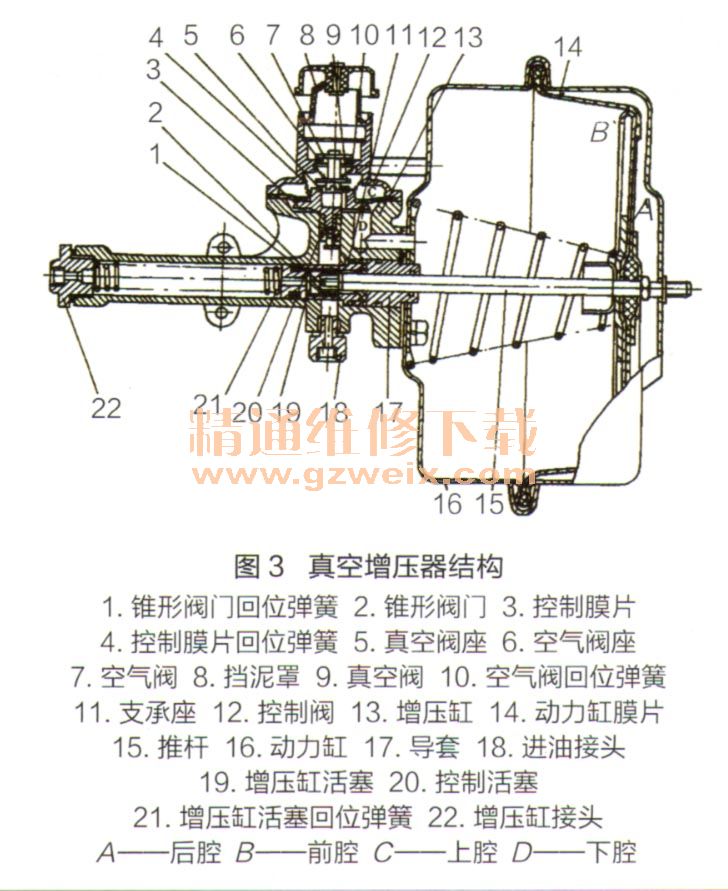

    真空增壓器結構如圖3所示。控制閥12由其內部膜片分為左、右腔；真空閥9與空氣閥7組成一體。叉車米制動時，真空閥9與空氣閥座6中心孔保持常開狀態，而空氣閥7保持常閉狀態。動力缸16由膜片14分為前腔B、后腔A，其中后腔A通過管路與真空罐連接，真空罐通過管路與真空泵連接；前腔B通過管路與控制閥12右腔連接。

    （2）工作原理
    非制動狀態啟動發動機，未踏制動踏板時，制動總泵無壓力油進入的增壓缸13（見圖3），空氣閥7關閉，真空閥9開啟。控制膜片3的上腔C和下腔D與動力缸16的前腔B和后腔A相通，其具有相同的真空度。在控制膜片回位彈簧4的作用下，動力缸膜片總成14、推桿15和增壓缸活塞19都處在原始位置，此時錐形閥門2脫離增壓缸活塞閥門座，處于開始位置。
    制動狀態踩下制動踏板時，制動總泵油壓上升，壓力油從制動總泵進入增壓缸13，經增壓缸活塞19的閥座孔和增壓缸進入制動分泵，使叉車車輪產生制動作用。同時，在油壓作用下，控制活塞20克服控制膜片回位彈簧4的作用力向上移動，關閉真空閥座5和真空閥9，打開空氣閥7，空氣講入動力缸后腔A，形成動力缸前、后腔壓力差。在空氣閥7打開的瞬間，動力缸后腔A與前腔B壓力差迅速增大，動力缸膜片14在該壓力差作用下，克服動力缸膜片14回位彈簧的作用力，帶動推桿巧向左移動，關閉錐形閥門2、使增壓缸活塞19左、右腔隔開，帶動增壓缸活塞19向左移，由此增大了進入分泵的油壓。
    制動踏板繼續加大行程時，制動總泵油壓繼續提高，進入動力缸16后腔A的空氣逐漸增多，后腔A、前腔B壓力逐漸增大，增壓缸活塞19繼續左移，輸往制動分泵的油壓固定在一定值，控制活塞20及控制膜片3停止上移。由于控制膜片3的上腔C和下腔D在開始制動時形成壓力差，該壓力差驅動控制膜片3及控制活塞20上移，空氣閥7在空氣閥回位彈簧10作用下也下移，直至關閉空氣閥7。此時空氣閥7與真空閥9均處于關閉狀態，作用在控制膜片3上的力相互平衡。動力缸膜片14平衡不動，制動分泵處于穩定制動狀態。
