來自回轉先導閥的先導壓力油同時進入延時制動閥8的SH油口，SH油口的先導壓力油推動延時制動閥的換向閥9閥芯，使先導泵輸出的壓力油（PG油口）進入回轉制動器6活塞室。將制動活塞頂起，使制動摩擦片分離以解除制動，回轉馬達5方可通過回轉減速器10驅動轉臺旋轉。
    當操縱挖掘機停止回轉時，回轉先導閥閥芯回到中位，先導油卸壓，回轉換向閥1閥芯回到中位，回轉馬達5的工作油路（A、B油口）被切斷，而回轉馬達5在慣性的作用下繼續轉動，使回轉馬達5原來回油側壓力升高，該高壓油成為回轉馬達5停止回轉的主要制動力。當壓力達到回轉溢流閥3設定的壓力時，回轉溢流閥3開啟泄壓，防止回轉馬達回油側產生過高的壓力，對回轉液壓系統起保護作業。
    回轉先導閥回到中位時，解除回轉制動的先導壓力油（S1，油口壓力）迅速降為零，換向閥9在彈簧力的作用下運動至圖1所示的位置，解除制動的壓力油通過延時制動閥的減壓閥7節流孔流進回轉馬達5殼體，然后流回液壓油箱。制動彈簧的彈力通過制動活塞施加在摩擦片長實施制動。

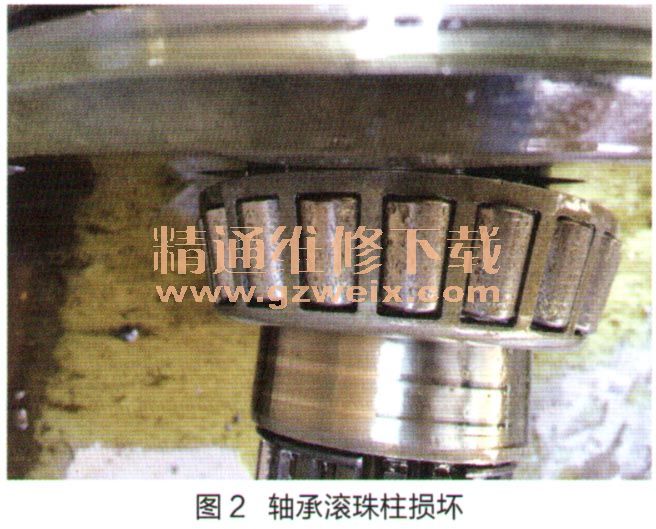

    拆檢回轉馬達在拆解回轉馬達之前，先拆卸回油過濾器，沒有發現金屬粉末等異常污物。然后拆解回轉馬達，檢查柱塞的滑靴、回程盤、配流盤和缸體等沒有明顯磨損。檢查制動活塞、摩擦片、制動彈簧沒有明顯損壞現象。當拆出回轉馬達主軸時，發現主軸滾柱軸承的滾柱表面磨損嚴重，已呈現麻點狀，如圖2所示。
