1．故障碼P0171 /P0172的產生原理

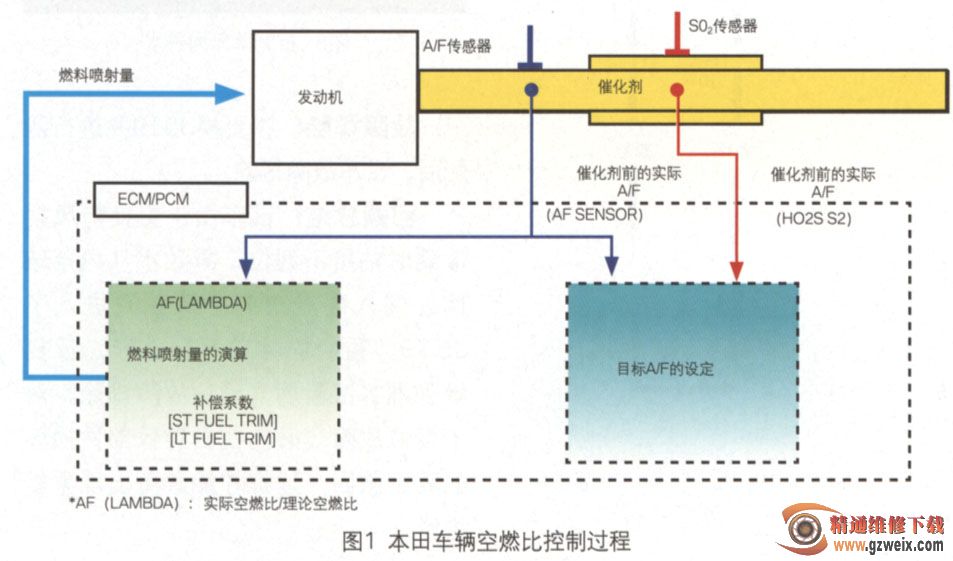

    為保證排放達標，降低車輛尾氣對環境的污染，本田車輛采用空燃比傳感器和加熱型氧傳感器進行高精度空燃比控制，其控制過程如圖1所示。

    在此首先對空燃比傳感器及氧傳感器進行簡要說明。

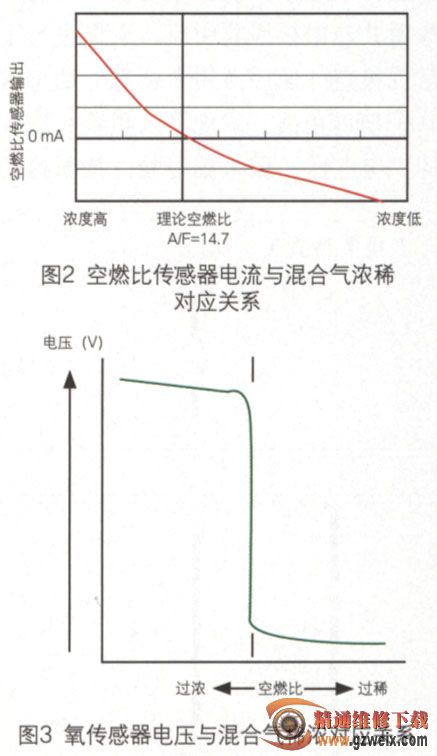

    四線型空燃比傳感器是電流型線性傳感器，其電流與混合氣濃稀對應關系如圖2所示。

    當檢測到尾氣含氧較多，即混合氣較稀時，空燃比傳感器顯示為負值，且絕對值越大，表示混合氣越稀。相反，當檢測到尾氣含氧較少，即混合氣較濃時，空燃比傳感器顯示為正值，且絕對值越大，表示混合氣越濃。

    氧傳感器為電壓型開關式傳感器，其電壓與混合氣稀濃對應關系如圖3所示。

    當混合氣較濃時，其顯示接近1.00 V；當混合氣較稀時，其顯示接近0V。對于空燃比傳感器＋三元催化轉換器＋氧傳感器的高精度空燃比控制，由于空燃比控制精度高，同時利用三元催化轉換器的催化轉化延遲作用，可使氧傳感器信號保持在比較穩定的值，約為0.60 V。如果一直過高，接近1V，則說明混合氣過濃；一直過低，接近0V，則說明混合氣過稀。

    下面說明車輛的空燃比控制過程。

    當車輛處于穩定狀態時，發動機控制單元將進行閉環控制，即通過空燃比傳感器和氧傳感器檢測尾氣濃稀情況，進而在基本噴油量的基礎上，進行噴油脈寬的實時調整。其調整公式可表示為：噴射時間（T）二基本噴射時間X各種噴射補償系數＋電壓補償時間。

    短期燃油調整值（Short Term FuelTrim）即是各種噴射補償系數之一。其有效調整范圍為0.69～1.47。當短期燃油調整值大于1時，說明空燃比傳感器及氧傳感器檢測到尾氣含氧量過多，進而判斷發動機混合氣偏稀，于是通過乘以一個大于1的短期燃油調整值，增加實際噴油脈寬。例如：基本噴油脈寬為3.00 ms，如果短期燃油調整值為1.20，在其他條件不變的情況下，經過補償后的噴油脈寬即為3.0X 1.2=3.60 ms。相反，當短期燃油調整值小于1時，說明空燃比傳感器及氧傳感器檢測到尾氣含氧量過少，進而判斷發動機混合氣偏濃，于是通過乘以一個小于1的短期燃油調整值，減少實際噴油脈寬。

    將短期燃油調整值進行平均化處理的數值，就稱為長期燃油調整值（Long Term Fuel Trim）。其有效值為0.80～1.25，當超出這一范圍時，故障指示燈就會點亮，并存儲故障碼：P0171—混合氣過稀（此時長期燃油調整值大于1.25）或P0172—混合氣過濃（此時長期燃油調整值小于0.80）。

    2．故障碼P0171 /P0172產生的可能原因

    故障碼P0172—混合氣過濃的可能原因歸結為：燃汽油蒸氣過多／吸入空氣量過少，具體可能原因參見表1。

    故障碼P0171—混合氣過稀的可能原因歸結為：燃料過少／吸入空氣量過多／點火不良，具體可能原因參見表2。
