一輛配置K20A7 2.02發動機的2006年本田雅閣轎車。車主停車未熄火去買點東西，車輛自動熄火后再也無法啟動。經兩家同行維修后無果，經人介紹進廠維修（第一家更換了曲軸位置傳感器后仍然無法打火）。
    故障診斷：接車后，首先打火，感覺電機轉速正常，憑感覺壓縮正常，但無法著車，同時儀表的防盜燈亮，表明防盜系統已經損壞。一般車輛自動熄火，有三大原因：（1）正時機械故障；（2）電路電控故障包括防盜故障；（3）無燃油。首先看燃油表，有1/4箱油，經了解，燃油表準，排除（3），同時打火的時候感覺不到燃油泵運轉。于是著重看防盜。試圖用X431PRO進電控系統，結果無法通信。量取了診斷接口7號腳（診斷K線）對地電壓，有11V電壓（標準為高于8.5V，低于系統電壓），正常；4、5腳接地正常；16腳常電，正常。經驗告訴我們，這款車的暖風箱容易漏水，而動力PCM就裝在暖風箱下，于是拆下動力PCM并打開，結果發現如圖1所示的明顯水泡的痕跡，動力PCM曾經進水，而此款車的網關就是動力PCM，由此可以推斷：動力PCM損壞導致系統無法與故障診斷儀通信。于是訂購了一個二手的動力PCM，結果再裝上后，用X431PRO仍然無法進入任何電控系統。難道買回來的二手ECU也有問題？或者根本不是動力PCM的問題？診斷口那里量電壓無問題啊。為了確保萬一，再發一塊動力PCM回來，同時開始測量動力PCM的供電與搭鐵，結果發現所有供電與搭鐵正常。在等待第二塊PCM回來的過程中，思考，由于該車通信是通過網關（動力PCM），但是所有的診斷K線都是匯合在一起，如果某個系統有問題也可能引起所有模塊不通信的現象。此車主要裝備動力ECM/PCM、ABS、防盜、儀表、車身模塊。由于防盜燈閃，可以確定發動機防盜系統是正常的。那么我們可以通過拔下相關模塊的插頭來試是否由于其他膜塊問題引起故障，于是先拔下，ABS莫塊的插頭。

    在拔下ABS模塊插頭的時候，無意中發現該ABS模塊人為增加了一個搭鐵線（圖2紅色箭頭所指）。拔下了ABS模塊的插頭后，X431 PRO竟然可以通信了，證實ABS損壞導致全車不能與診斷儀通信。此時以為原車PCM沒有損壞，裝回原車PCM后，整個系統又不能與故障診斷儀通信了，證實PCM已經損壞，于是用X431 PRO進入發動機系統一特殊功能一更換ECM/PCM操作，竟然出現此車無此功能（圖3）。難道哪里還有問題，或者根本又是二手PCM本身問題，因?yàn)橹�前清楚地記得同樣�?代半的雅閣直接就是進這個選項匹配的啊。

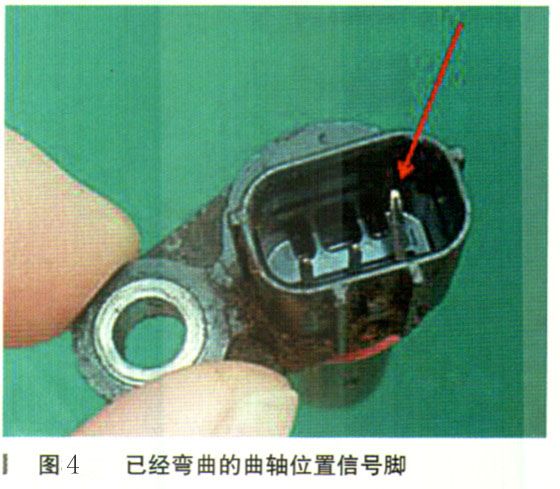

    同時發現此車的制動燈常亮（動力PCM包括自動變速器的ECU功能），用X431無法匹配，于是用朗仁PS90進發動機系統一特殊功能一更換ECM/PCM操作，結果一樣。在等待第二塊ECU的同時，請教同行，并向元征技術人員咨詢，技術人員開始回復的是：該車需通過匹配鑰匙直接解決更換PCM后的匹配問題，于是按照指導去做，仍然無法解決匹配的問題。于是直接請求元征技術人員遠程操作，結果開始還是一樣，無法完成匹配工作。后來解決了匹配問題（具體方法總結再說），防盜指示燈不再閃，但是仍然無法著車，多次打火后顯示：曲軸位置傳感器線路故障。難道是曲軸位置傳感器插頭未插？查看曲軸位置傳感器，結果發現插頭插上了。拆下曲軸位置傳感器，一切都明白了：曲軸位置傳感器的一只插腳彎了，插頭根本無法接觸（圖4）。矯正插腳，打火，成功啟動。
