故障診斷：由于該車為全新商品車，按照步驟首先檢查車輛遙器是否正常，結果為正常。按下發動機啟動／停止按鈕，并踩下制動踏板，發現車輛無法進入READY狀態；觀察儀表臺，發現顯示屏上亮起12V充電指示燈，同時顯示12V充電系統故障請勿駕駛、電力系統故障請勿駕駛等故障信息。另外，高壓蓄電池電量表顯示為0格（圖1）。

    根據儀表臺上的故障提醒信息，對12V蓄電池進行檢查，發現該蓄電池的電量僅為7%，為確保能順利檢測，先更換了12V蓄電池，然后使用HDS對車輛進行檢測，發現系統存有兩個故障碼（圖2） : P06AF一發動機熄火；P1DFD-來自PCM的電源系統指示器照明請求。

  介查閱電子維修手冊，對于故障碼P06AF的排查方法如圖3所示。根據該故障碼的維修指引，需要對電力系統的故障碼P1DFD進行排查（圖4）。

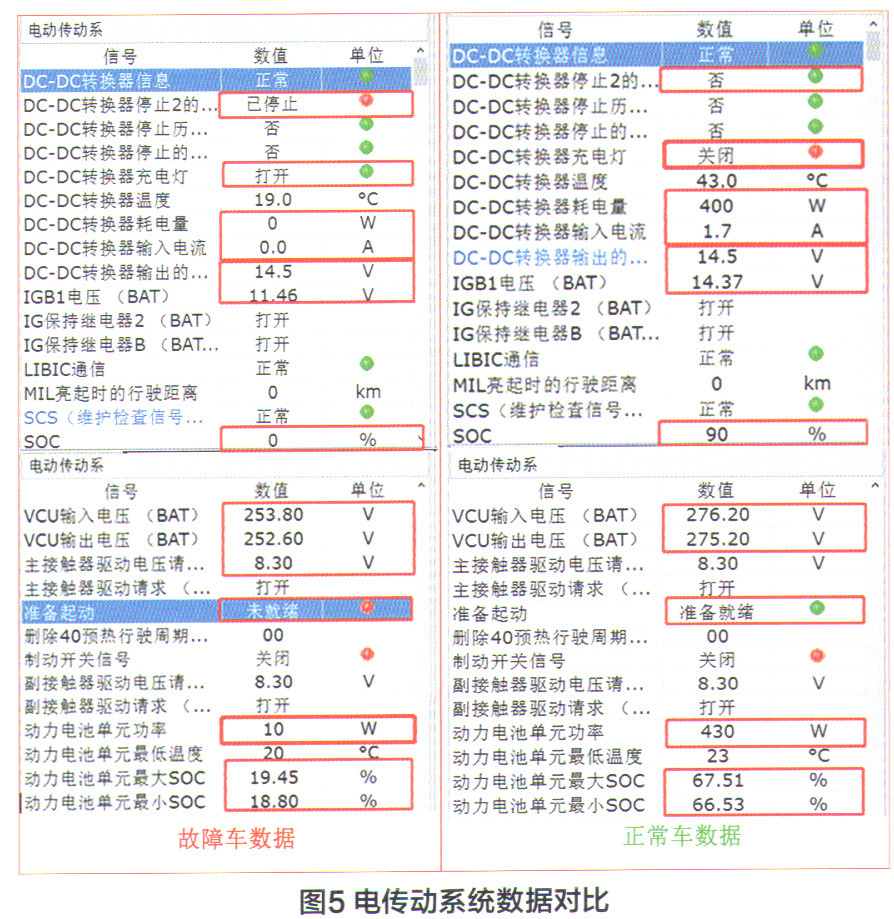

    根據電子維修手冊指引無法確定故障部位。考慮到這是一輛全新商品車，不可隨意做替換測試，只能將該車輛電動傳動系統的數據記錄下來進行原因分析。將故障車電動傳動系統數據進行截屏，同時找到同款正常車的數據進行對比，發現有多處數據異常（圖5）。
