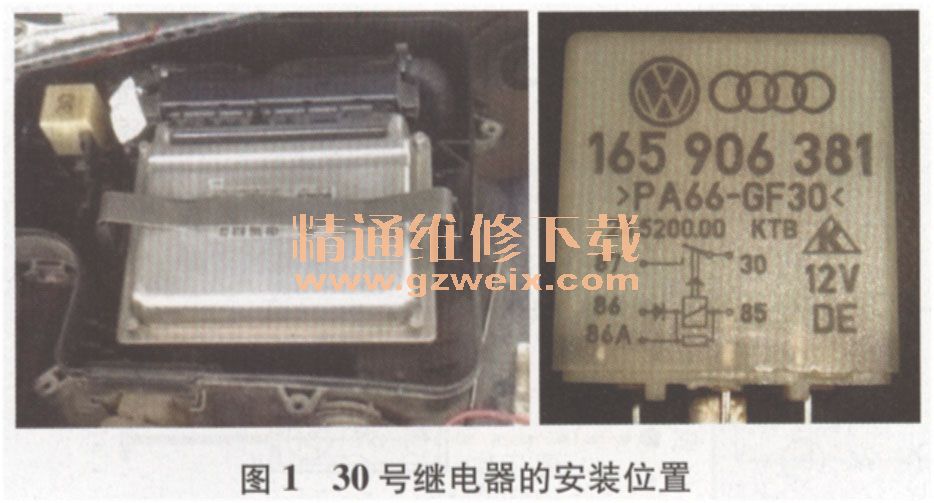

在帕薩特轎車上，30號繼電器（J271，在帕薩特領馭轎車上該繼電器為429繼電器）位于發動機室內的發動機控制單元旁邊（圖1）。該繼電器其實就是由發動機控制單元控制的電源控制開關（圖2），其設計思路是這樣的：發動機起動時發動機控制單元先工作，30號繼電器再工作，從而接通系統電源。也就是說，該繼電器損壞會導致發動機電控系統工作不良，從而引發很多意想不到的故障，甚至有些車輛會記錄很多故障代碼，其實這些故障代碼只不過是一種假象。30號繼電器損壞的程度不一樣，所引發的故障現象也不完全一樣，如果沒有維修經驗，該繼電器引起的故障非常難以確診，常常導致更換很多部件卻總是解決不了問題的情況，本文結合一線維修經驗分析該繼電器故障的診斷思路。
