一輛行駛里程超20萬km，搭載AWL發動機的2001年上海大眾帕薩特1.8T自動擋轎車。用戶反映：該車加速時氣門室蓋處會發出異響。

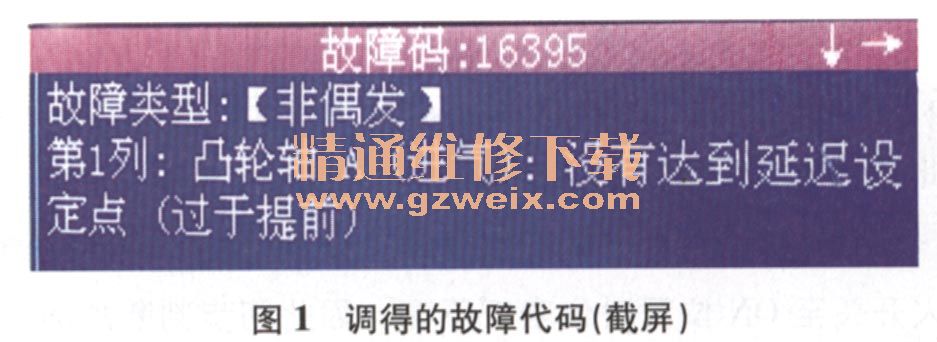

    接車后：試車發現，發動機怠速時一切正常，加速時氣門室蓋處會發出異響，異響像是由鏈條發出的，且響聲很大。用故障檢測儀進行檢測，讀得故障代碼16395（圖1）。分析該故障代碼的含義，推斷凸輪軸調節系統有故障。拆下氣門室蓋，發現氣門室蓋和氣缸蓋上均有明顯的磨損痕跡（圖2），并且磨損位置分別位于凸輪軸傳動鏈條的上方和下方，由此確定異響是由凸輪軸傳動鏈條與氣門室蓋和氣缸蓋發生磨擦而產生的，推斷凸輪軸調節器損壞。

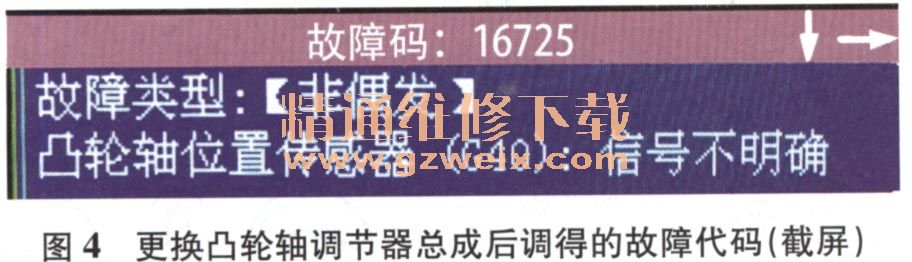

    更換凸輪軸調節器總成（圖3）后試車，發現發動機變得很難起動，并且加速時異響仍然存在。再次用故障檢測儀進行檢測，讀得故障代碼16725（圖4）。為什么故障代碼16395沒有了，異響卻依然存在，并



且出現了新的故障現象（難起動）和故障代碼16725呢？分析認為，發動機控制單元只有接收到正確的凸輪軸位置傳感器信號，才有可能設置故障代碼16395，即故障代碼16725的存在妨礙了故障代碼16395的生成。考慮到更換凸輪軸調節器總成時拆裝過凸輪軸位置傳感器，懷疑引起故障代碼16725的原因有：凸輪軸位置傳感器頭部臟污；凸輪軸位置傳感器未安裝到位；凸輪軸位置傳感器線路故障。拆下凸輪軸位置傳感器，發現其頭部臟污，清理并安裝到位后試車，發動機仍然很難起動，并且故障代碼16725和異響仍然存在；脫開凸輪軸位置傳感器導線連接器，接通點火開關，用萬用表測得凸輪軸位置傳感器導線側連接器端子1（參考電源端子）、端子2（信號端子）和端子3（搭鐵端子）與搭鐵間的電壓分別為4.9 V、11.6 V和0V，說明凸輪軸位置傳感器線路正常。難道是凸輪軸位置傳感器在拆裝時損壞了？更換凸輪軸位置傳感器后試車，故障依舊，那么故障只能出在凸輪軸位置傳感器信號盤上了。由于在更換凸輪軸調節器總成時并沒有拆裝過凸輪軸位置傳感器信號盤（安裝在進氣凸輪軸上），再加上發動機仍可起動，因此之前并沒有懷疑過發動機正時錯誤，仔細想想，如果發動機正時錯誤，凸輪軸位置傳感器信號盤的初始位置就會錯誤，同樣會引起故障代碼16725。

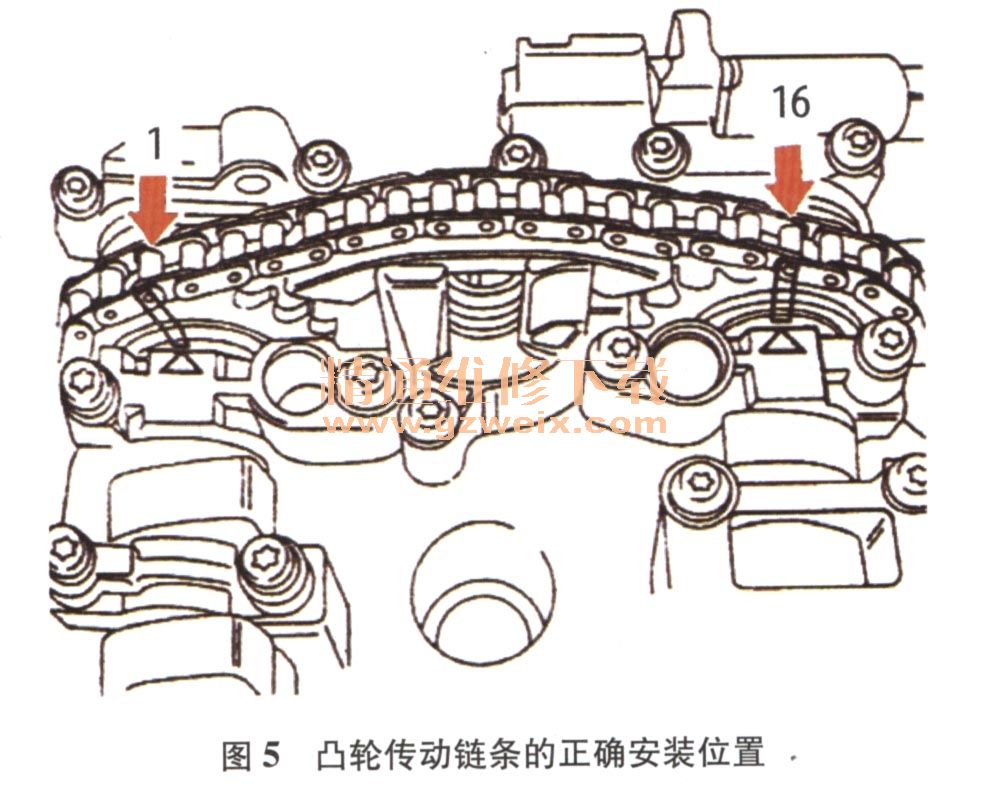

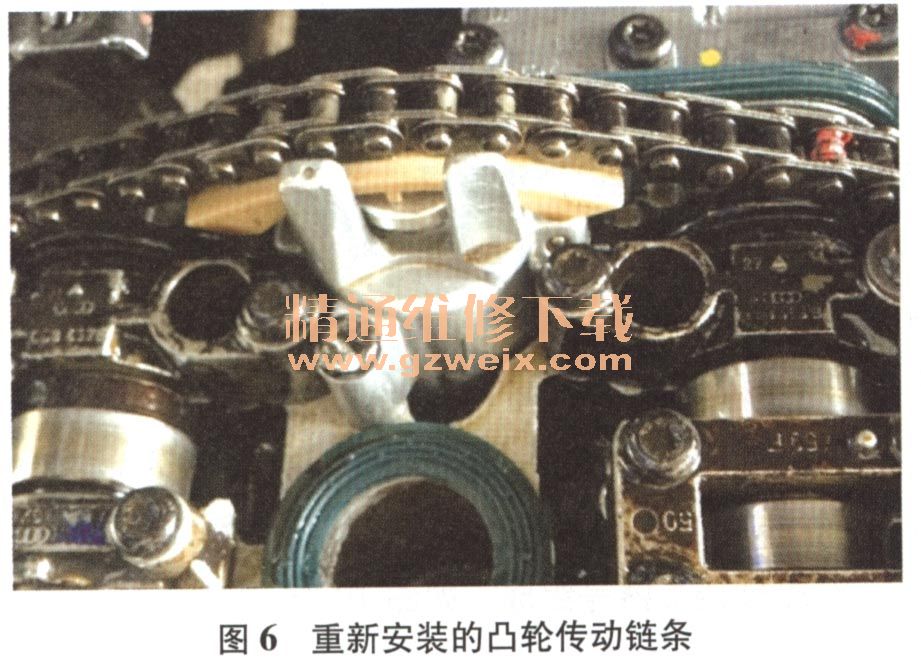

    拆檢發動機正時，發現凸輪軸傳動鏈條安裝錯誤，排氣凸輪軸軸承蓋上的箭頭與進氣凸輪軸承蓋上的箭頭之間的距離為15個鏈輥，而正確的距離應為16個鏈輥（圖5）。重新安裝凸輪軸傳動鏈條（圖6）后試車，發動機難起動的故障和故障代碼16725均消失，但加速時的異響仍存在，并且故障代碼16395重現。

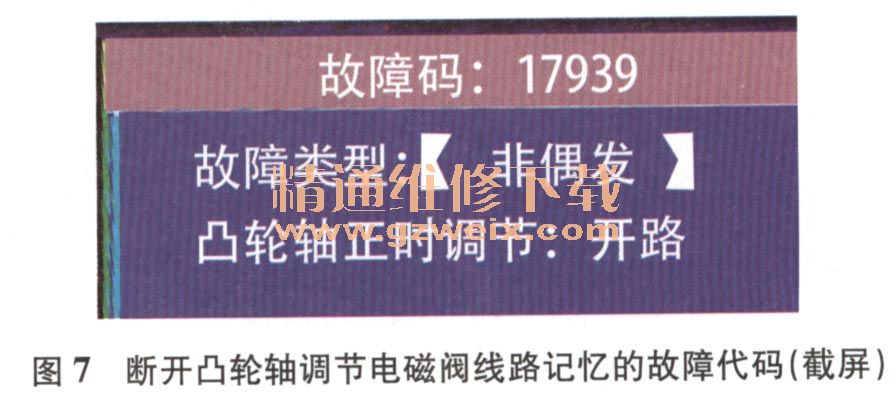

    診斷至此，說明凸輪軸調節器總成并未損壞，故障另有原因。如果凸輪軸調節電磁閥的線路有故障，發動機控制單元一般會存儲與該電磁閥相關的故障代碼，例如拔掉該電磁閥導線側連接器，發動機控制單元內會存儲故障代碼17939（圖7），但為了保險起見，決定用故障檢測儀對凸輪軸調節電磁閥進行執行元件測試。經執行元件測試發現，凸輪軸調節電磁閥能發出“咔嗒、咔嗒”聲，說明其控制電路正常。既然凸輪軸調節器總成及其控制電路均正常，難道異響與凸輪軸調節系統無關？一時不知該從何處下手。





    查閱相關維修資料并重新整理維修思路，突然想到凸輪軸調節電磁閥只負責切換油路，而真正調節凸輪軸的動力是機油壓力，莫非是機油壓力過高，使凸輪軸調節器內的活塞行程過大，以致凸輪軸傳動鏈條與氣門室蓋和氣缸蓋發生磨擦，從而產生異響？于是測量機油壓力，怠速時，機油壓力不到0.7 bar（1 bar=100 kPa），正常應不低于1.3 bar；發動機轉速穩定在2 000 r/min時，機油壓力接近1.5 bar，正常應為3.5 bar～4.5 bar。對于機油壓力的測量結果，筆者存在兩點困惑：一點是機油壓力如此低，機油壓力報警器為何不報警；另一點是機油壓力過低怎么會使凸輪軸傳動鏈條與氣門室蓋和氣缸蓋發生磨擦的。
    針對第一點困惑，經檢查發現，該車機油壓力報警電路明顯被改裝過（中間加了一個繼電器），而經改裝后的機油壓力報警電路，在接通點火開關時機油壓力報警燈自檢正常，但當發動機運行時，即使機油壓力過低，也不會報警。針對第二點困惑，經查閱相關維修資料得知，凸輪軸調節器不僅起著調節凸輪軸相位的作用，同時還起著張緊凸輪軸傳動鏈條的作用，在發動機運行時，機油會進入凸輪軸調節器，使凸輪軸傳動鏈條保持一定的張緊度，以保證凸輪軸傳動鏈條可靠工作，而一旦機油壓力過低，凸輪軸傳動鏈條松弛，當發動機轉速升高時，凸輪軸傳動鏈條上下跳動量加大，以致與氣門室蓋和氣缸蓋發生磨擦，產生異響。
    拆檢發動機，發現機油濾清器嚴重堵塞，曲軸主軸軸承（圖8）和連桿軸承均已嚴重磨損。

    故障排除：清洗機油油路，更換機油濾清器、機油泵、曲軸主軸軸承及連桿軸承，修復機油壓力報警電路后試車，加速時的異響消失，故障排除。
