一輛行駛里程約4萬km的大眾新帕薩特GP轎車。該車鑰匙打開10min左右，雨刮器會自動刮兩下。車輛在行駛過程中，也會有自動刮的現象存在。

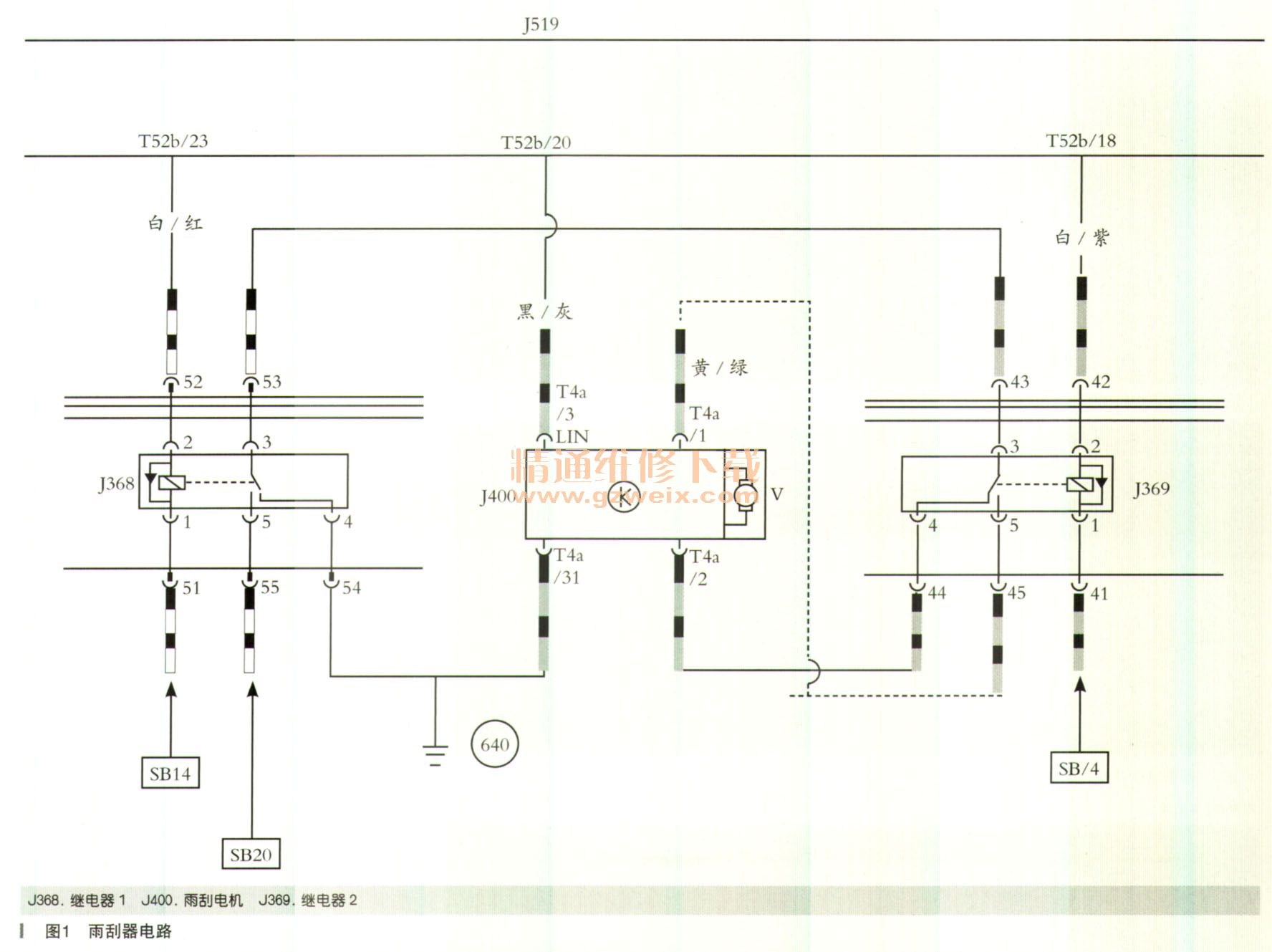

    故障診斷：查閱電路圖（如圖1所示）不難看出，J519的T52b/23針腳一旦接地，J368繼電器便會由保險絲SB14供電開始工作，觸點閉合后通過SB20保險絲電流便會經詢368到詢369針腳3、在從針腳4到內400電機的T4a/2實現慢擋運轉。當J519的T52b/ 18針腳接地，繼電器J369工作，觸點變化，電流被切換到400的T4a/ 1，從而實現快擋運轉。

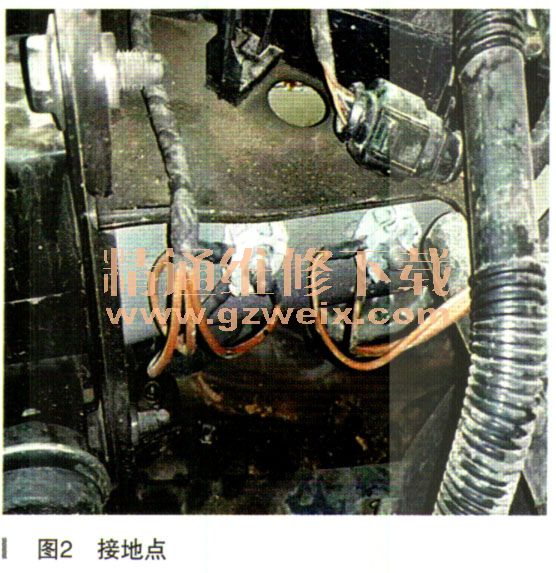

    經驗得知最大可能性是雨刮器電機的640接地點如果接地不良，雨刮器會出現白動刮的現象，這種案例并不少見。首先查找該接地點，該車640接地點在左前縱梁上，左大燈后面，如圖2所示。

    檢查后并未發現該接地點有任何異常，由于不太放心，還是將此處螺栓拆下并將線束打磨干凈。后來由于沒有找出故障點，還將主線束中有關640多根接地線連接接頭也檢查了一遍（如圖3所示），但是并沒有看到有虛接的情況。

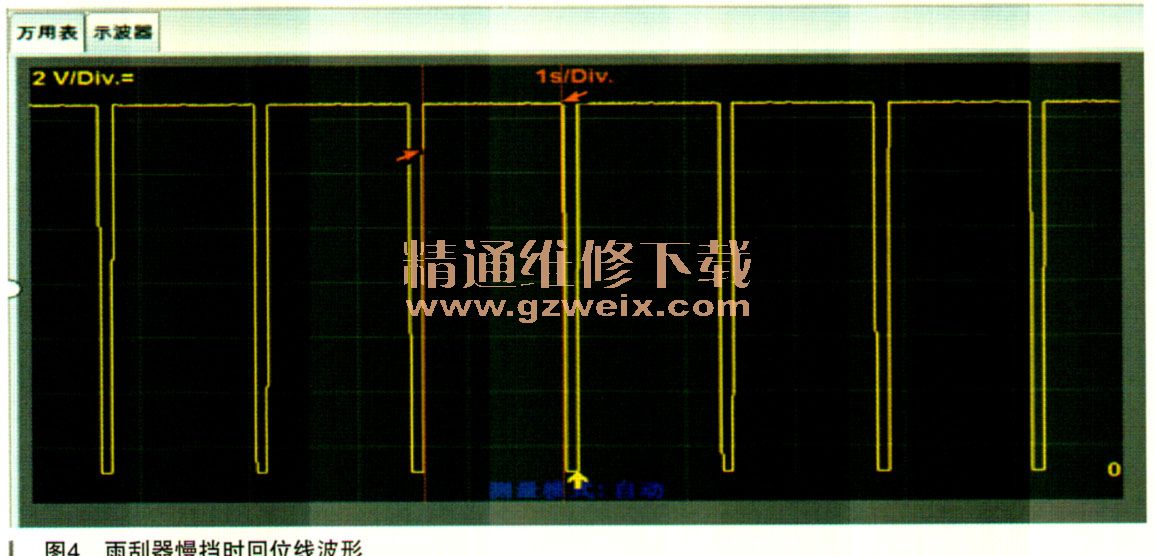

    電路圖中能夠看到J400的T4a/3至J519控制單元的T52b/20這條黑灰線，是負責雨刮器回位的一條線，它應該是雨刮器電機向J519單元提供位置信號，如果雨刮器停在正確位置，此線應該是接地。為了能證明該線是否存在異常，用示波儀能明確看出工作狀況，如圖4-圖7所示。
