一輛行駛里程約15.2萬km，配置1.8T發動機的2011款上海大眾途觀。用戶反映：該車行駛中發動機突然熄火，再不能著車拖至我站進行檢修。因檢測出發動機缸壓不對而拆卸汽缸蓋，更換了頂壞的氣門以及損壞的液壓挺桿后，發動機順利啟動，清除故障碼后試車無異常，交由客戶。客戶用車一段時間，發現儀表上OBD燈突然報警，后再次來站。

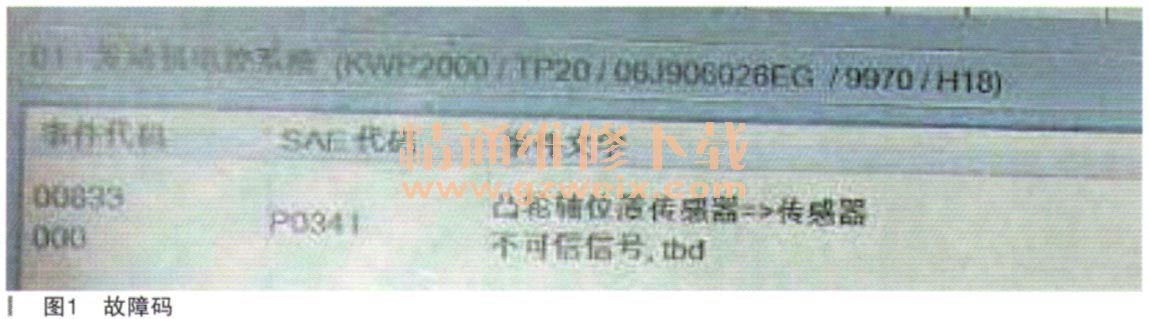

    故障診斷：連接好VAS6150B ，發動機系統調出故障碼（如圖1所示）：00833，凸輪軸位置傳感器不可信信號。

    根據故障碼提示，修理人員對凸輪軸位置傳感器G40進行更換和線路檢查，更換凸輪軸調節閥N205后依舊沒能解決問題。接著用示波儀調出凸輪軸傳感器波形，波形正常，一時不知該如何下手。
    從故障碼分析來看，意為傳感器信號不正常，而傳感器波形正常的情況下已經排除傳感器G40本身及線路問題，那么信號不正常無非有兩種情況，要么調節過早，要么調節過遲。2011款途觀EA888發動機，G40探測進氣凸輪軸，進氣凸輪軸安裝有VVT調節機構，靠N205調節閥控制。
    從對比數據（如表所示）來看，故障車和正常車93組3區凸輪軸角度差值存在較大差異，無論怎樣加大油門，正常車凸輪軸角度差值不會存在太大變化，而故障車數值甚至?xí)�減小到－3.6°。故障車調節值偏小，也就是凸輪軸調節過遲。結合上述分析，排除N205調節機構和G40傳感器及線路問題，我們認為該故障的故障點可能有以下幾個原因：

      （1） VVT調節機構故障；
      （2）凸輪軸變形或者有損傷；
      （3）機油壓力過低；
      （4）正時不對。

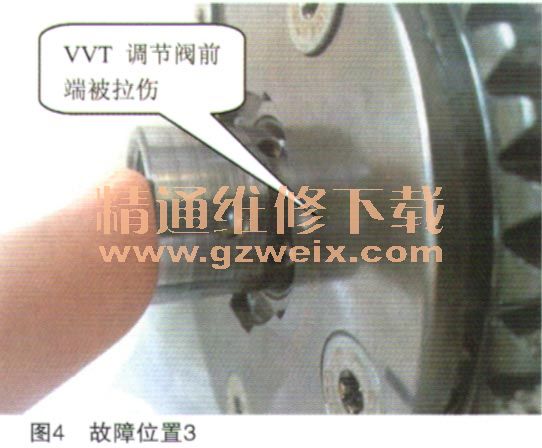

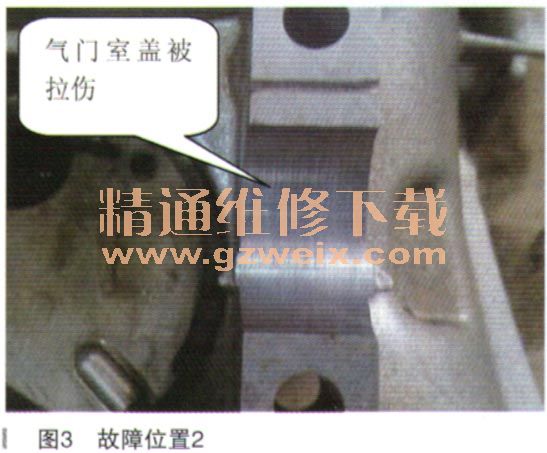

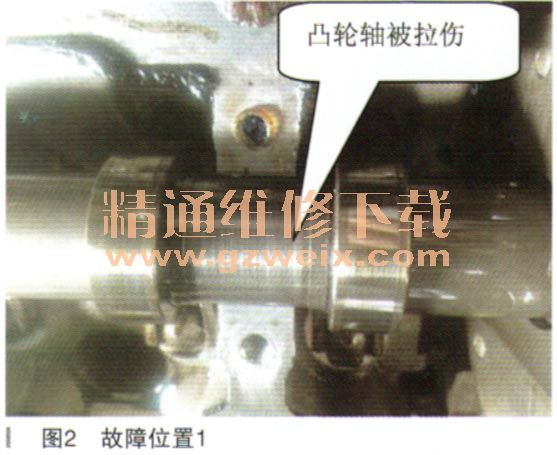

    為了找到故障原因，不得不對發動機進行凸輪軸系統拆卸檢查，當拆開后很快就發現了問題存在，如圖2～圖4所示。





    兩凸輪軸第一道支撐處都有拉傷情況，進氣凸輪軸較為嚴重，相應的氣門室蓋第一道支撐處也被拉傷。

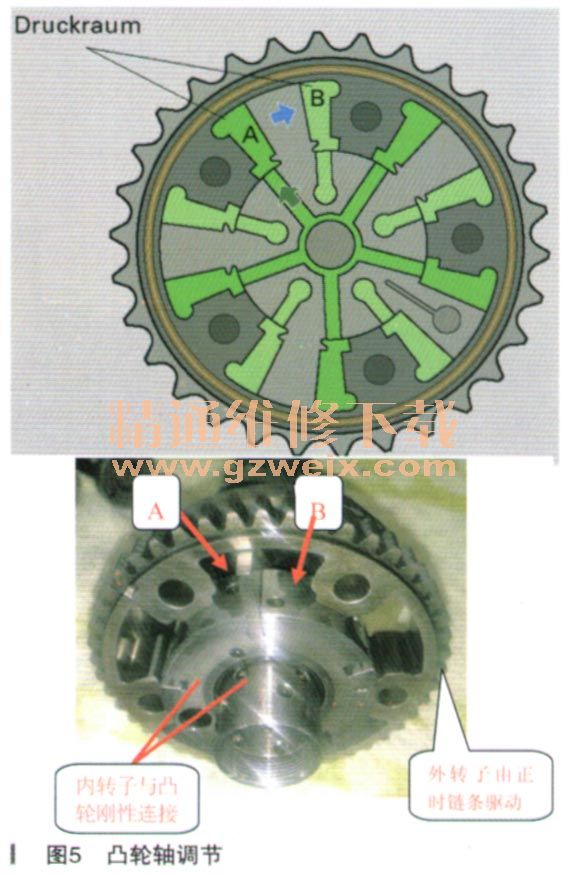

    為什么這些地方損傷后，凸輪軸調節就會過遲呢？結合實際分析一下VVT控制原理，如圖5所示。

    滯后調節：N205調節閥頂針收縮，B腔壓力增大。相對外轉子來說，外轉子不動，而閥片帶動凸輪軸被逆時針轉動一定角度，氣門開啟時間被滯后，如圖6所示。
