一輛行駛里程約7.3萬km、配置1.6L發動機（型號：CPJ）、自動變速器的2012年大眾波羅轎車。該車偶發性啟動困難。
    據車主講，該車偶發性啟動困難，尤其是在熱車后，如果在太陽下曬的時間長了，更容易出現這種故障。該故障曾經在其他修理廠多次維修，并且更換過多個配件，沒能排除故障。已經更換過火花塞，清洗過進氣道和噴油積炭，但都沒能排除故障。
    故障診斷：接車后，試車，沒有發現明顯問題。讀取發動機系統故障碼，發現有一個故障碼“P044”，解釋是油箱排氣系統通過量不正確。根據以往的經驗，此故障碼可能會造成熱車啟動困難，與客戶溝通后，更換該電磁閥進行試驗。
    更換電磁閥后第3天，客戶打來電話，說故障重新出現，但比以前出現的頻率低了。該車再次進廠維修，我們再次讀取發動機系統故障碼，顯示“系統正常，無故障碼”。
    反復啟動試驗，我們發現有時會出現故障現象，具體現象是這樣的：擰點火開關到啟動擋，在沒有松開點火開關時，發動機還未著車時，啟動機自己中斷工作，好像是發動機電控系統判斷發動機已經著車，然后中斷了啟動機的供電，而實際上發動機并未發動著。
    該車是否有此功能，發動機著車后，即使一直擰著點火開關，控制系統也會中斷啟動機的工作，我們不能確定。請教4s店的師傅，給我們回復該車不具備此功能。
    建議我們從電路圖上分析一下問題，看是不是啟動繼電器出現故障，比如說觸點接觸不良，引起啟動機供電中斷。

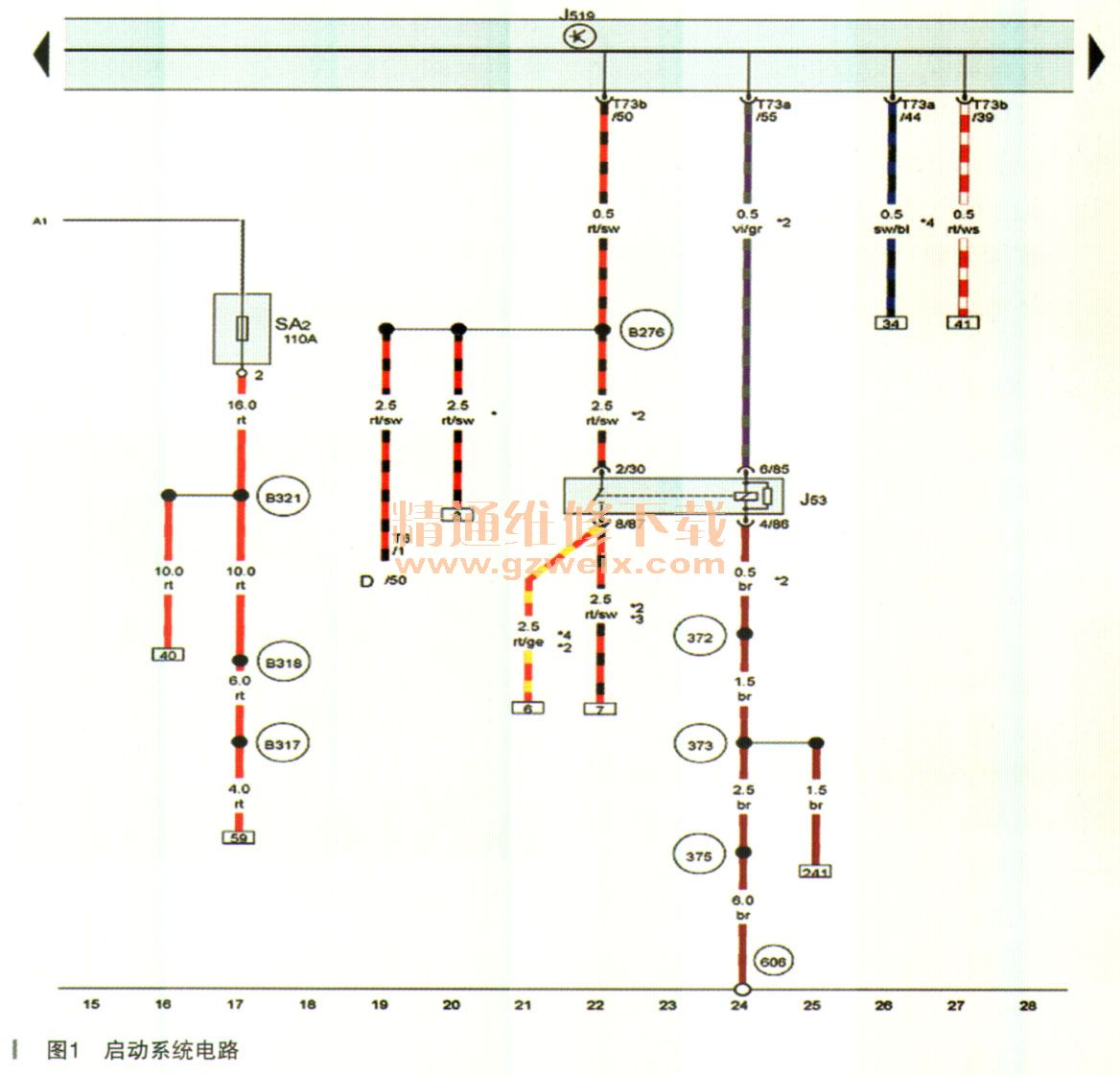

    我們剛開始時不太相信是繼電器觸點引起故障，如果是觸點接觸不良，那么故障應該表現為偶發性啟動機不工作，而不會表現為啟動機工作過程中斷。因?yàn)槲覀冊囼?yàn)過，即使啟動不著車，但每一次擰點火開關，啟動機還是工作的，只是時間不夠，沒有等到發動機著車，啟動機就退出了工作。查閱資料后，找到相關的電路圖如圖1所示。

    啟動繼電器在駕駛室內的保險絲盒上，具體位置如圖2所示。

    按資料提示，找到啟動繼電器，檢查它的觸點，沒有發現問題，直接更換一新繼電器，故障現象仍舊沒有改變。
    我們用解碼器觀察啟動瞬間的數據流，發現當故障現象時，發動機轉速信號為0。正常可以著車時，發動機轉速與實際轉速近似。是否是我們推斷的那樣，因?yàn)榘l(fā)動機電控系統判斷啟動過程中的轉速，達到一定轉速后，就斷開啟動機的工作。為了驗證這個想法，我們用示波器的雙通道功能，同時觀察啟動機的供電端電壓和曲軸轉速信號。
    經過觀察，當故障出現時，兩個通道的波形如圖3所示。
