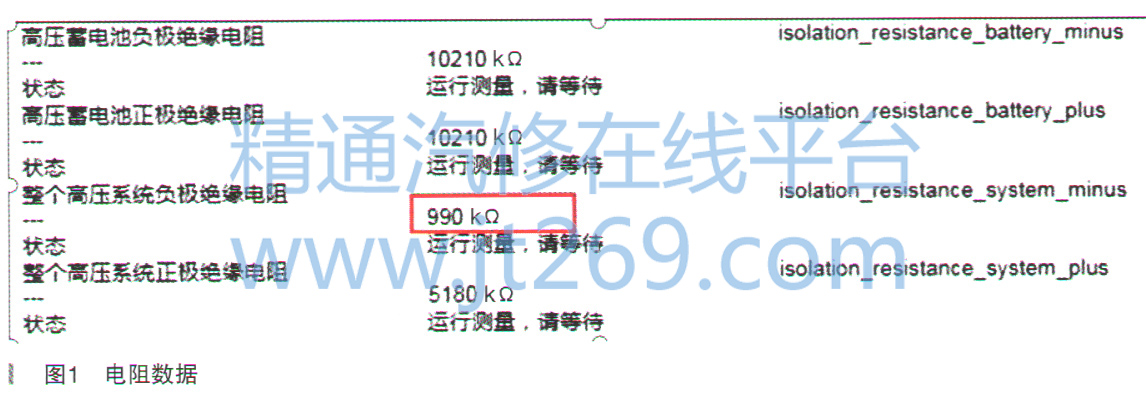

故障診斷：首先連接診斷儀VAS615OX讀取故障碼，竟然發現所有系統均沒有故障，只能讀取相關系統的數據流，看是否能從數據流中發現問題。果然在8C混合蓄電池管理系統的數據流中有所發現，整個高壓系統負極絕緣電阻為990kΩ，而整個高壓系統正極絕緣電阻為5180kΩ（如圖1所示），高壓系統正負極絕緣電阻相差巨大，肯定存在異常。經比較同類型的車輛，高壓絕緣電阻阻值基本上都在5000kΩ以上，由此可見整個高壓系統負極絕緣電阻過小，才是本車故障的根源所在了。

    接下來使用診斷儀中的引導功能，按照維修手冊對8C混合蓄電池管理系統的“高壓系統絕緣電阻測量”的指導，使用專用工具VAS6558A對整車的絕緣情況進行測量。下面以朗逸BEV操作步驟展示（與途觀L PHEV操作步驟完全類似）：

      （1）通過保養插頭切斷高壓系統的電壓，經過驗電確定高壓電確實已經斷開。

      （2）將高壓診斷適配器VAS6558/9-6安裝在功率電子裝置Jx1插座與高壓電池充電裝置的高壓線束P25插頭之間（圖2上為插頭，下為已經連接好設備）。

      （3）登錄ODIS系統，啟用診斷，對診斷地址51電驅動裝置執行引導功能＊高電壓測量模塊VAS6558/VAS6558A-j4絕緣測量一檢測電壓500V。

      （4）按照程序指引，使用混合動力測量模塊VAS6558A，在高壓診斷適配器VAS6558/9-6上分別測量高壓正極對車身接地電阻、高壓負極對車身接地電阻（如圖3所示）。

      （5）在測量高壓負極對車身接地電阻時，絕緣檢測提示“因?yàn)闊o法建立檢測電壓，絕緣測量失敗”，說明高壓系統存在絕緣故障。

    接下來按照大眾的絕緣故障檢測指導文件：依次斷開電動空調壓縮機V470、高壓電加熱PTC、高壓電池充電裝置AX4等高壓部件的高壓連接插頭，斷開一個部件執行一次ODIS絕緣檢測程序。如果斷開某個部件后絕緣電阻恢復正常，就說明是該高壓部件絕緣電阻異常。結果在斷開空調壓縮機V470高壓插頭之后，測量的絕緣電阻為5180kΩ，恢復了正常，由此證明絕緣電阻過低就是V470所導致的。

    通過上述檢測判斷是空調壓縮機V470的故障。那斷開V470是不是故障就能恢復正常呢？采用專用工具VAS6558/9-6從功率電子裝置JX1短接后再次讀取整個高壓系統正極絕緣電阻為5180kΩ，證明此時系統的絕緣電阻正常。但是當我們按壓?jiǎn)��?dòng)按鈕時車輛還是無法到達“READY”狀態。而正常情況下這樣操作是可以給車輛上電的，看來該車還有其他的問題，需要繼續進行檢查。
