故障診斷：接車后檢查后備箱開啟功能發現，長按遙控器上后備箱開啟鍵，后備箱可以解鎖，但是車門不會自動彈起；同樣后備箱蓋上的開鎖按鈕可以開鎖，也是需要手動拉后備箱才能打開，左前門上的后備箱開關按鍵功能也失靈，同時發現電動后備箱蓋開關上的關門延時燈也不會點亮。總結該車的故障現象就是后備箱解鎖功能正常，但是不會自動彈起。

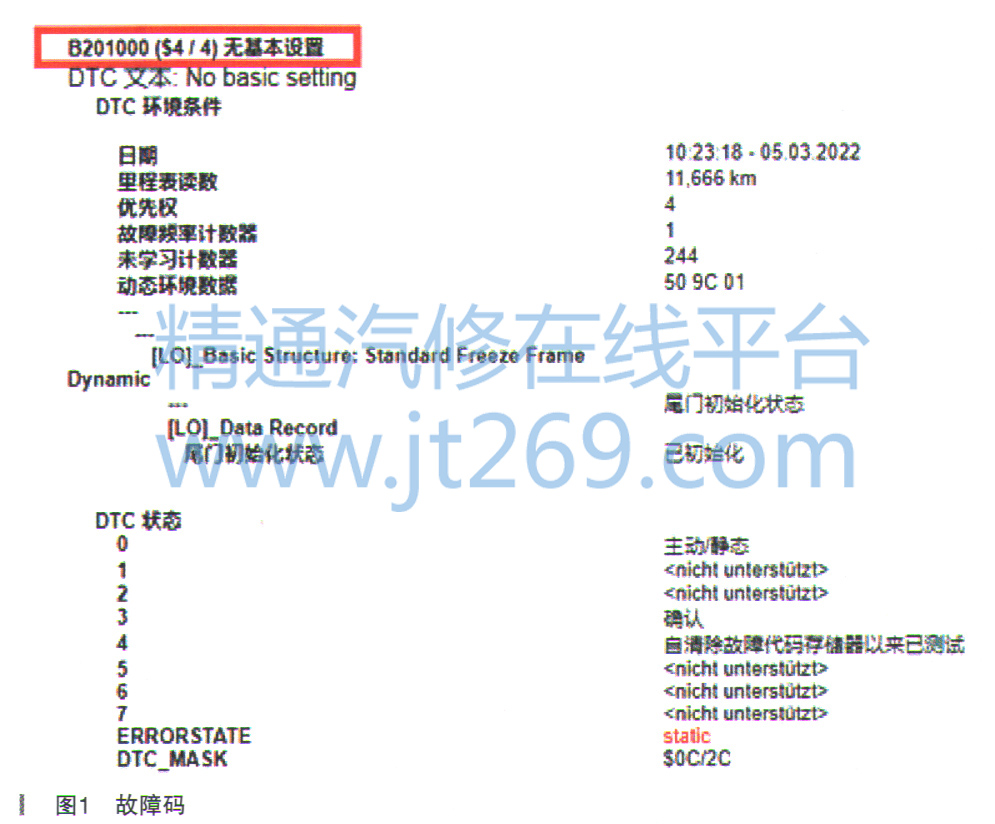

    首先連接故障診斷儀VAS615OX進行檢測，可見006D-后備箱電子裝置存儲有故障碼：B201000無基本設置（如圖1所示）。

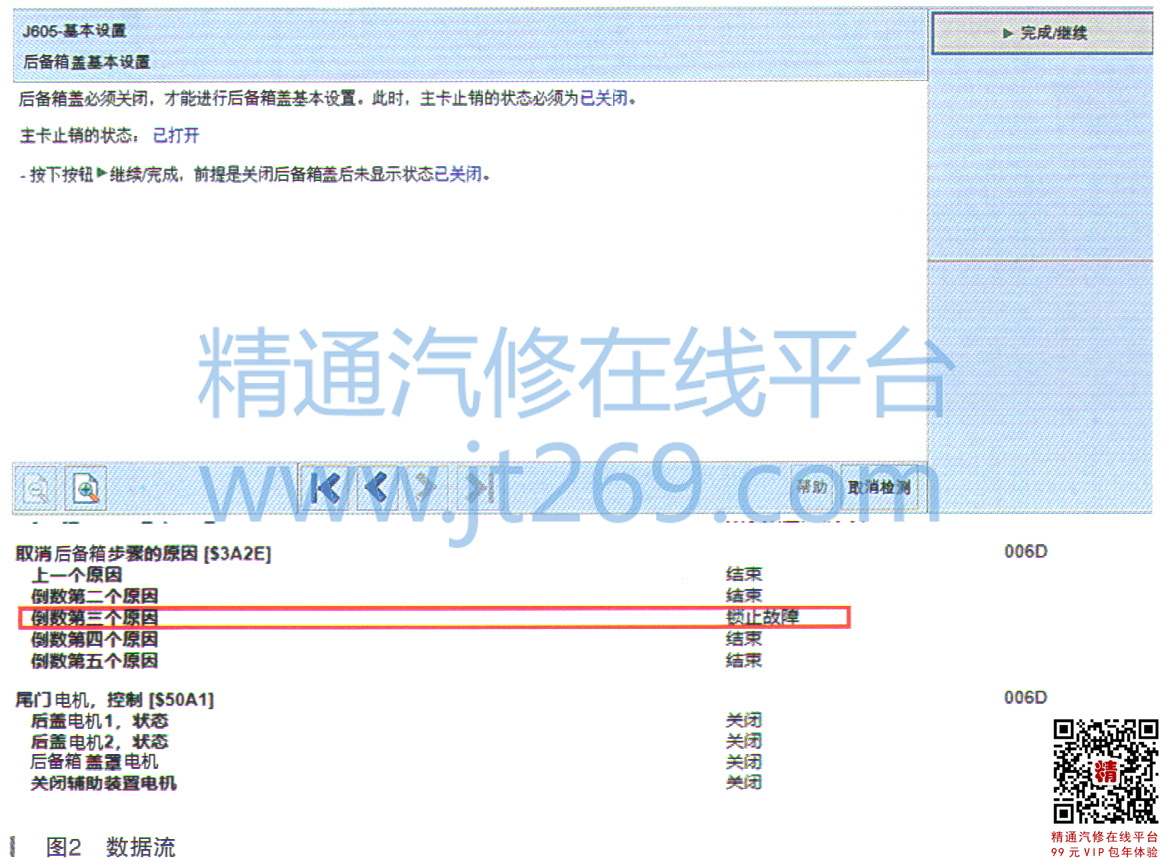

    對無基本設置的故障，一般可以理解為相關控制模塊未進行自學習所導致，遂按照診斷儀引導性功能，對后備箱蓋進行基本設置，但是系統基本設置始終無法成功，診斷儀頁面提示：基本設置時后備箱蓋必須關閉，但是目前主卡止銷狀態為打開。在基本設定時，后備箱模塊J605會讀取相關開關的狀態信息，確定后備箱蓋電機運行位置。因此診斷儀VAS6150會讀取控制單元數據流，記憶中斷后備箱蓋基本設置步驟的原因，其中取消后備箱蓋步驟的倒數第三個原因?yàn)殒i止故障（如圖2所示），由此可見目前主卡止銷狀態鎖止故障才是基本設置失敗的癥結所在。

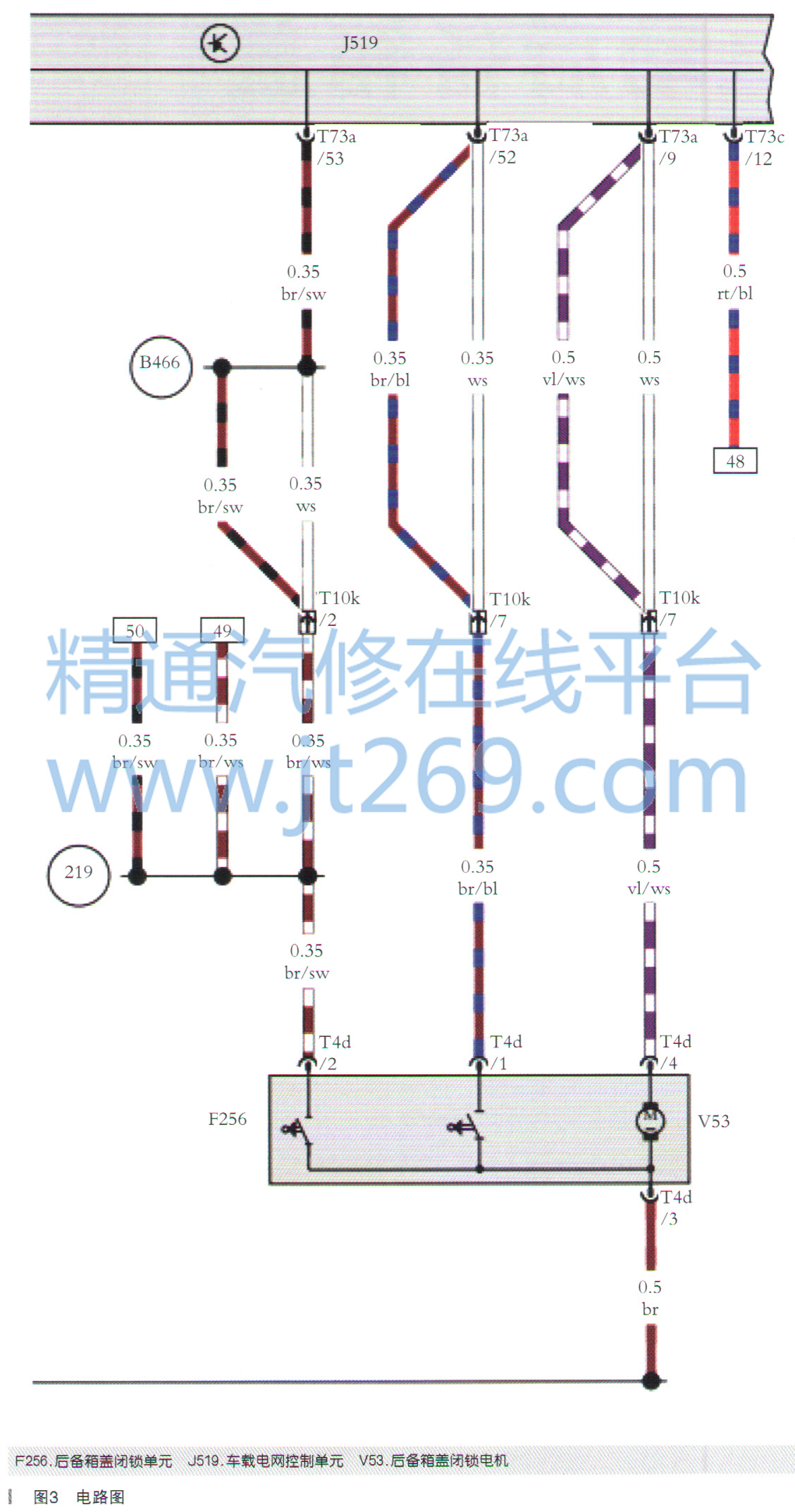

    根據筆者理解，主卡止銷應該在后備箱鎖塊上面。在動手排除故障之前，有必要先弄清楚鎖塊及后備箱控制模塊之間的聯系，通過ELSAPRO查看該車后備箱蓋工作的部件：后備箱蓋控制單元J605直接控制后備箱蓋左右側兩個電機V444和V445工作，電機通過正反轉來打開或關閉后備箱蓋，同時左右側電機V444和V445里面集成了后備箱蓋的高度傳感器G745和G746 、通過這兩個傳感器檢測后備箱的開啟高度，另外還有后備箱蓋關閉輔助功能VX16電機，以及后備箱鎖閉按鈕E574的信號均是直接和J605相連接，其他還有J605的供電接地線、通信CAN線以及后備箱運行過程中警報蜂鳴器H32之外，后備箱蓋控制單元沒有其他的部件了。由此可見后備箱鎖塊并沒有直接和J605連接，繼續查看電路圖發現，后備箱蓋閉鎖單元F256共四根線，除開一根搭鐵線之外，另外三根線直接連接至J519，同時電路圖上可見F256有兩個開關，一個電機（如圖3所示），雖然圖上沒標注這兩個開關的作用，但是筆者認為主卡止銷的位置信號應該就是這兩個開關所提供的，只是F256開關信號通過硬線給J519之后，J519再通過CAN線傳遞給J605。
