故障現象：客戶反饋每次上車時儀表會提示輔助駕駛無法使用自動駐車系統故障 車輛啟動上電幾秒后恢復正常
故障現象及DTC：使用診斷儀讀取到主駕座椅安全帶鎖扣開路
故障系統：主駕座椅
診斷：車輛進站后檢查車輛確定故障現象存在，根據診斷儀讀取到的故障結合系統電路圖分析懷疑
1.安全帶鎖扣故障
2.安全帶鎖扣線束故障
3.儀表故障
按線路圖所示檢查安全帶鎖扣，安全帶為插入時使用萬用表測量其對應線電源正常接地異常，兩根線同時為低壓電瓶電壓，插入安全帶卡扣電壓無反應。車輛下電斷電測量搭鐵線對地?zé)o窮大。
線路所標注該搭鐵點位置為G037在系統中找到對應搭鐵點進行檢查測量。

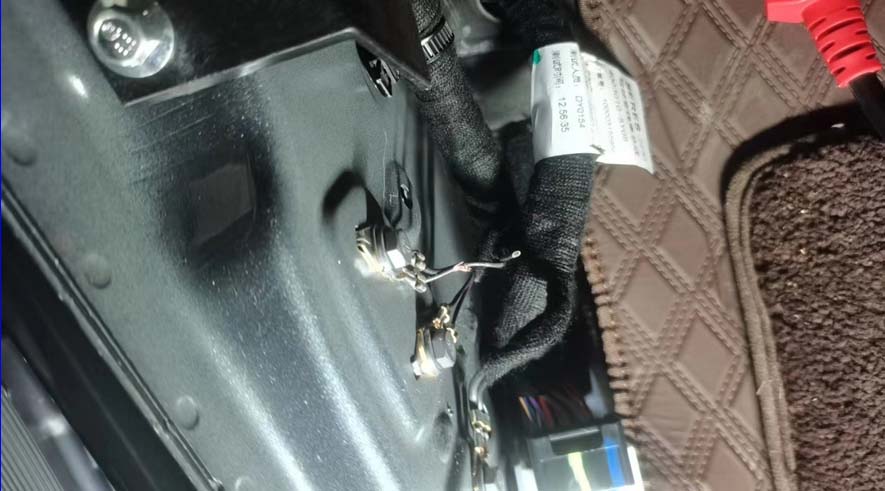

在拆檢時發現G037搭鐵點線束斷開聯接該線束后故障清除，重新對車輛上下電也無故障現象出現。
總結：因客戶在外加裝腳墊時，安裝師傅未注意到損壞到線路導致該故障。
過程總結：檢修車輛時需多注意車輛有無加裝改裝情況，電路故障需了解到故障元件的工作原理，對其線路認真檢查。
