故障診斷：技師先進行常規檢查，故障癥狀為：按啟動按鈕后啟動機沒反應，同時節氣門不停跳動，能聽到機艙保險盒附近一直有繼電器吸合斷開的聲音。打開發動機機艙蓋，如圖1所示，點火開關ON時，確認機艙內保險盒處的某個繼電器發出不間斷的“咔嗒”吸合聲音。

    逐個拔出繼電器，當取下其中一個繼電器時聲音消失，節氣門也不再來回跳動。

    連接X431故障診斷儀，結果是無法進入ECM，其他模塊均報與ECM失去通信類的DTC，如圖2所示。

    查閱維修手冊，繼電器KR75為發動機控制點火繼電器。該繼電器線圈正極為B+，控制端由ECM控制接地。電路圖如圖3和圖4所示。



    用試燈測量繼電器85號針腳為常火；試燈一端接B+，一端接繼電器86號針腳，發現試燈有規律地不停閃爍。

    為了更加了解系統原理，于是查閱了該款車的點火開關打開過程、ECM供電及喚醒程序。

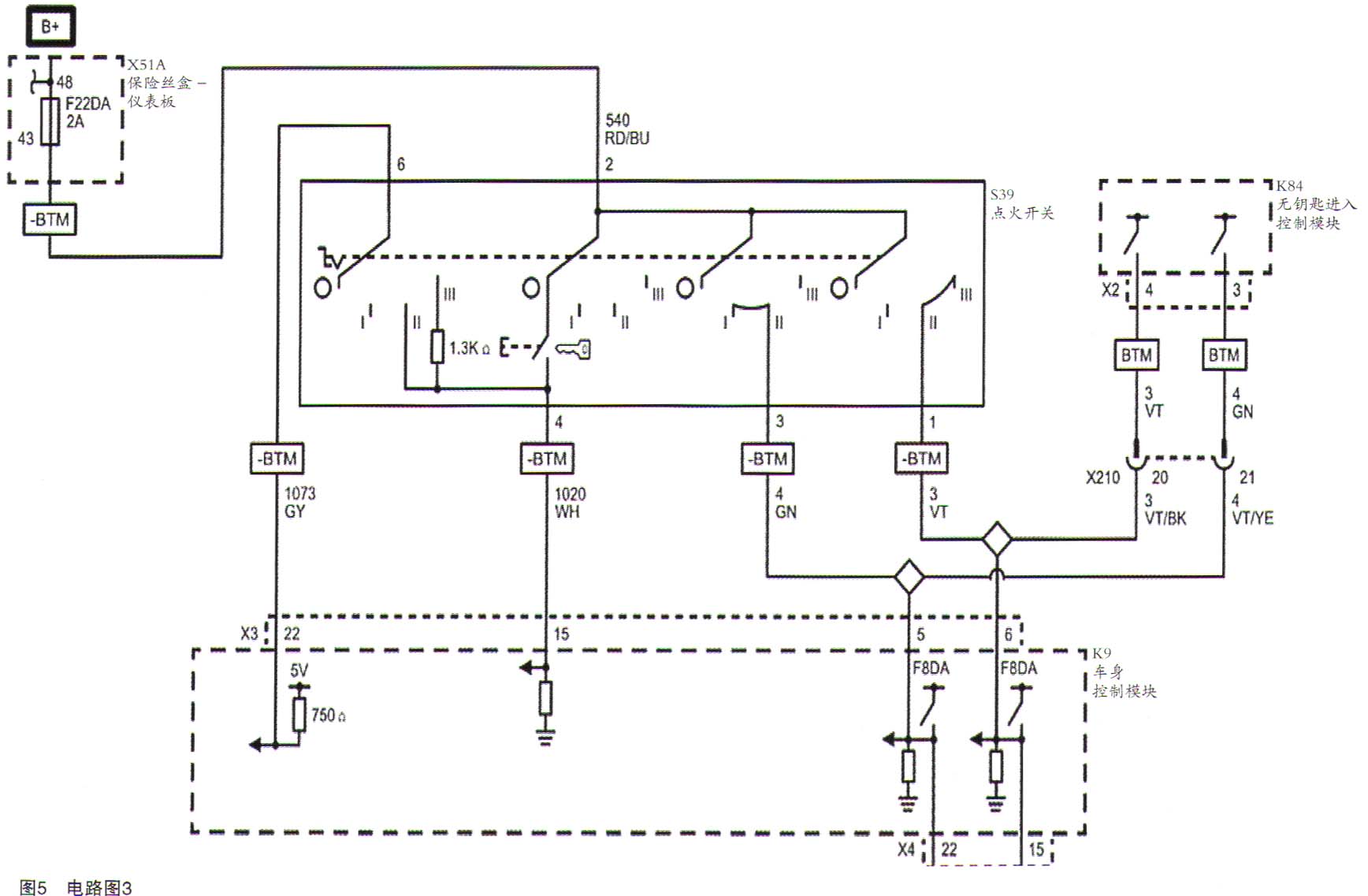

    按啟動按鈕一BCM一點火主繼電器一其他模塊接收點火開關電壓一BCM通過喚醒線喚醒其他模塊。電路圖如圖5和圖6所示。
