一輛搭載BWH發動機的2012年一汽奔騰B50轎車。該車發動機啟動困難，且啟動著車后，發動機加速無力，同時發動機故障燈異常點亮。

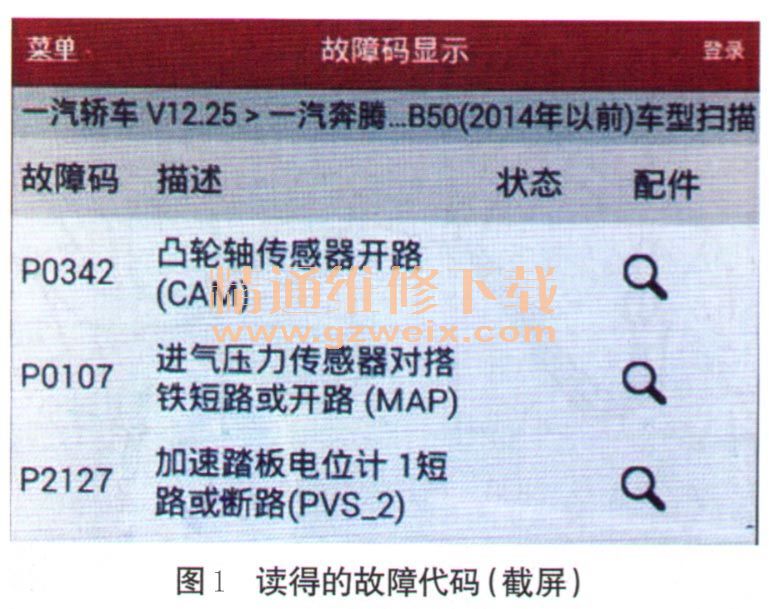

    故障診斷：用故障檢測儀檢測，發動機控制單元中存儲了3個故障代碼（圖1），分別為“P0342凸輪軸位置傳感器斷路”“P0107進氣歧管絕對壓力傳感器對搭鐵短路或斷路”“P2127加速踏板電位計1短路或斷路”，由此懷疑凸輪軸位置傳感器、進氣歧管絕對壓力／溫度傳感器及加速踏板位置傳感器相關電路有故障。

    由圖2可知，凸輪軸位置傳感器和進氣歧管絕對壓力／溫度傳感器共用5V參考電源。脫開凸輪軸位置傳感器導線連接器，測量導線連接器側端子1上的電壓，為5 V，正常；測量導線連接器側端子3與搭鐵間的導通情況，導通良好。脫開進氣歧管絕對壓力／溫度傳感器導線連接器，測量導線連接器側端子3上的電壓，為5V，正常；測量導線連接器側端子1與搭鐵間的導通情況，導通良好。裝復凸輪軸位置傳感器導線連接器和進氣歧管絕對壓力／溫度傳感器導線連接器，在線測量凸輪軸位置傳感器和進氣歧管絕對壓力／溫度傳感器的參考電源，結果均為0V。經測試發現，只要斷開凸輪軸位置傳感器導線連接器，進氣歧管絕對壓力／進氣溫度傳感器的參考電源就會由0V變成5V，由此推斷凸輪軸位置傳感器內部對搭鐵短路。

    脫開凸輪軸位置傳感器導線連接器，測量凸輪軸位置傳感器端子1與端子3間的導通情況，導通，說明凸輪軸位置傳感器損壞，使參考電源端子與搭鐵端子短路。
    排除方法：更換凸輪軸位置傳感器。
