故障現象：客戶抱怨車輛解鎖上車后，發現儀表多個故障燈點亮，數據顯示位置都是橫杠；
診斷思路：
1、車輛拖車進店后實車測試，故障如客戶描述，除儀表故障報警外，發現中控大屏控制上空調控制界面所有按鈕無法控制，為灰色狀態，大屏首頁顯示正常；
2、車輛可以正常掛檔行駛，儀表無法顯示車速信息；
3、VHR數據查看和診斷儀實車測試都發現多模塊報與IC、IVI can通訊丟失的故障；
4、結合儀表顯示、空調控制和故障碼的信息，初步判斷為INFO CAN網路存在故障；

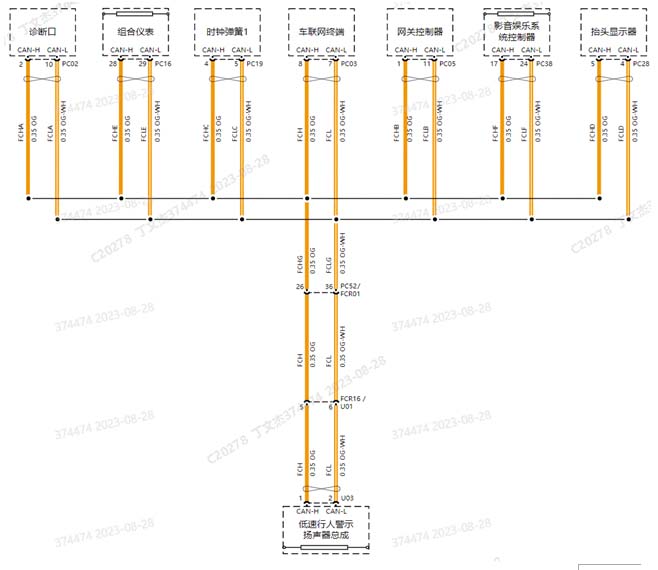

5、結合INFO CAN的電路，可能為INFOcan線路或鏈路上模塊故障導致網路出現問題；
6、在排查線路前，發現車輛在鎖車時，低速行人報警器模塊的聲音異常，解閉鎖的聲音音量
很小，且音色沉悶；

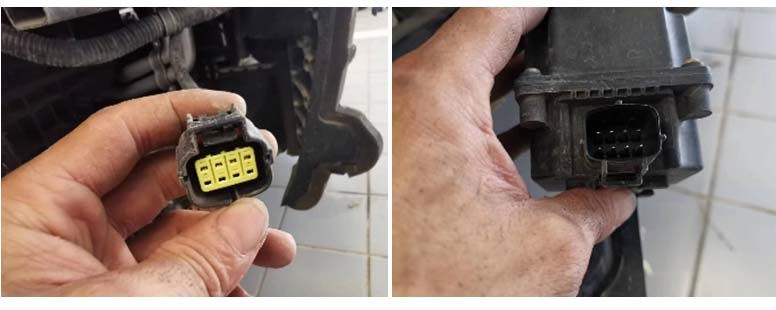

7、重點對低速行人報警模塊進行排查，斷開模塊的插頭連接后，儀表的顯示和空調控制恢復正常，查看線束插頭處沒有進水腐蝕的情況；
8、拆下低速行人報警模塊進一步檢查時，發現晃動模塊內部有進水的情況。
診斷結論：
該車由于低速行人報警模塊內部進水，導致INFO CAN網絡線短路，出現上述故障現象；
低速行人報警模塊設計為IP67防水等級，但在客戶處了解到，由于前兩天下大雨，車輛停在路邊，車頭處長時間被路上涌過來的水長時間浸泡，使得模塊內部進水。
