二十八、MB89935 C集成電路
    1．簡介
    MB89935 C集成電路采用32腳雙列直插扁平封裝。具有同時檢測雙爐工作狀態、控制雙爐工作的功能，能夠?qū)﹄p爐工作狀態異常檢測及時保護、報警。

2．引腳功能
MB89935 C集成電路的引腳功能如表22所示。

3．典型應用電路

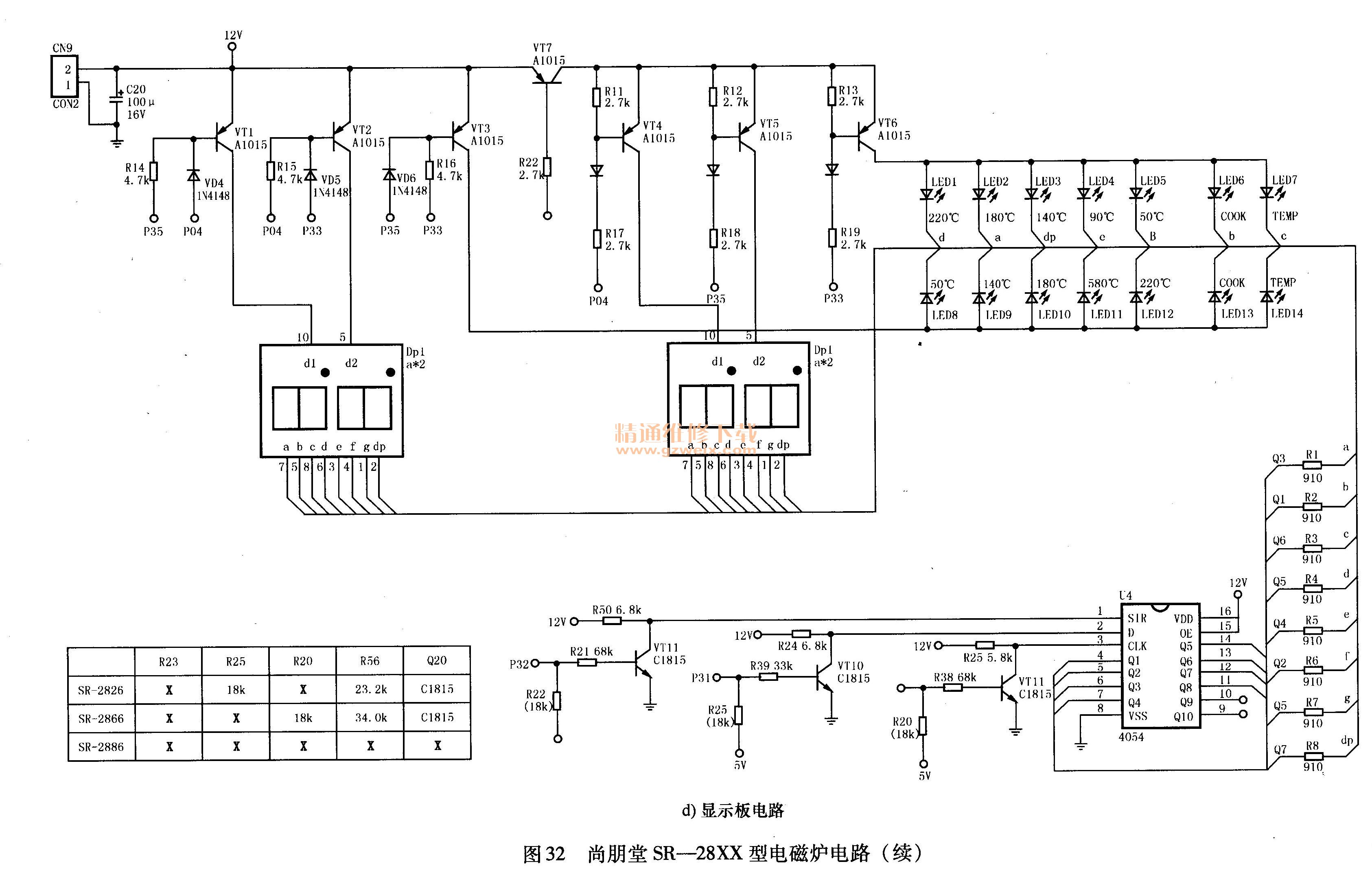

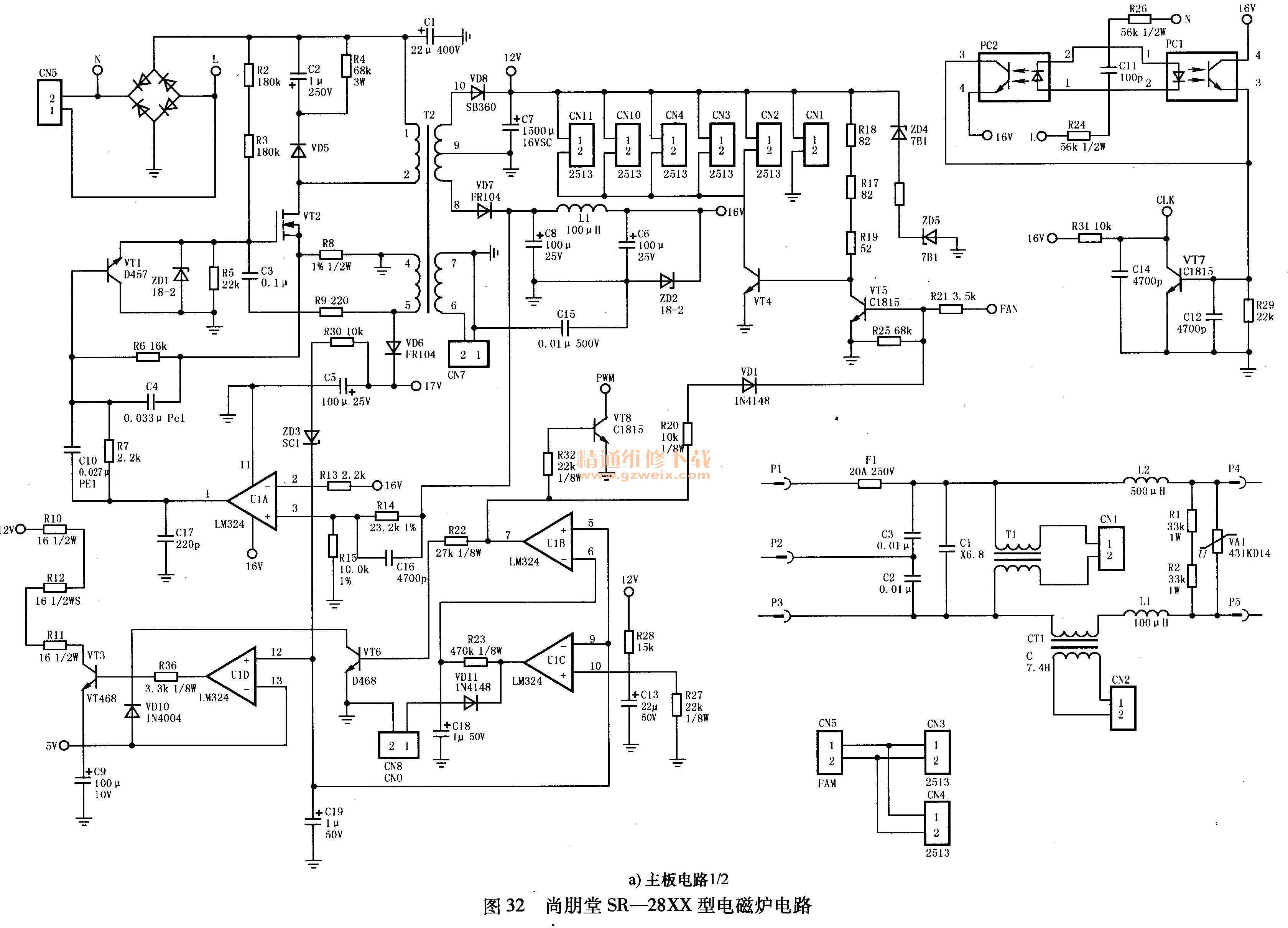

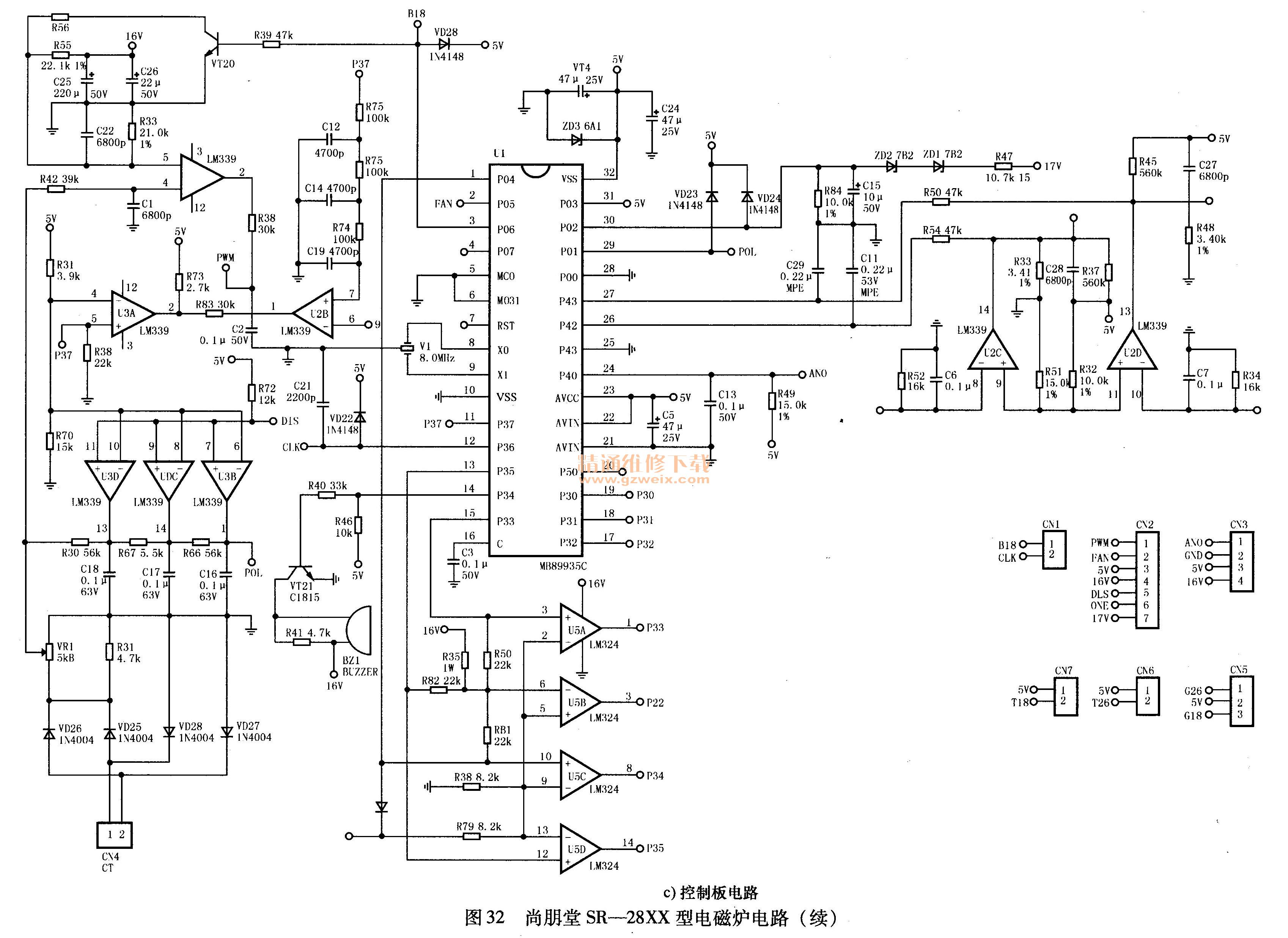

MB89935 C集成電路在尚朋堂SR-28XX型電磁爐上的應用電路如圖32所示。






二十九、MB89935D集成電路
    1．簡介
    MB89935 D型單片機采用32腳雙列扁平封裝結構，在尚朋堂SR-2886DR/2626DR型電磁爐應用中具有檢測控制兩個電磁爐正常工作的功能。

2．引腳功能

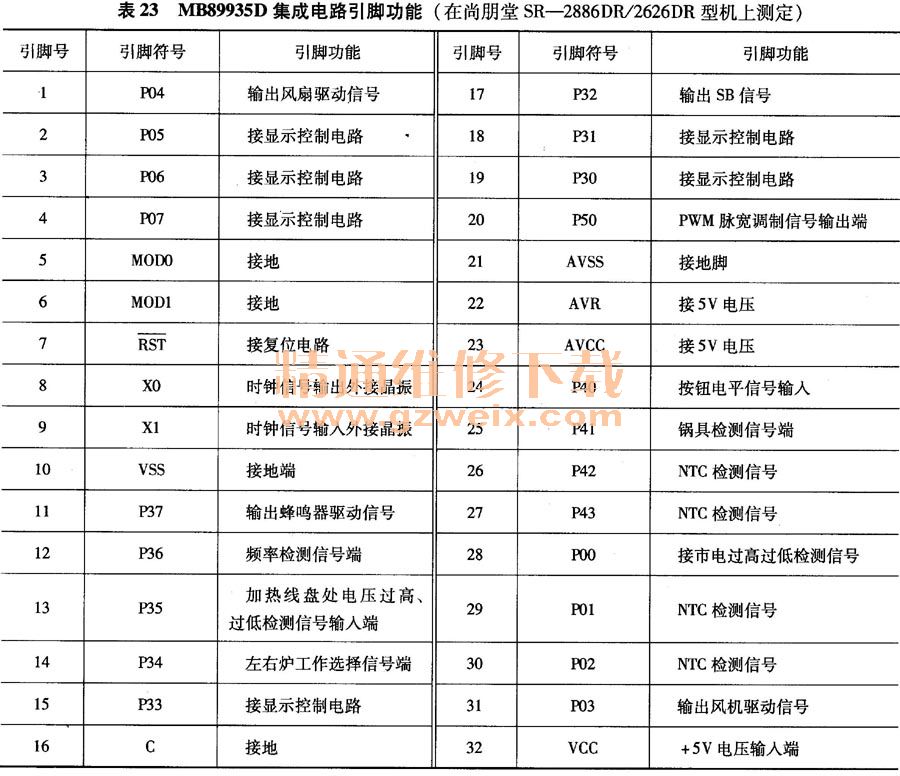

MB89935 D集成電路的引腳功能如表23所示。

3．典型應用電路

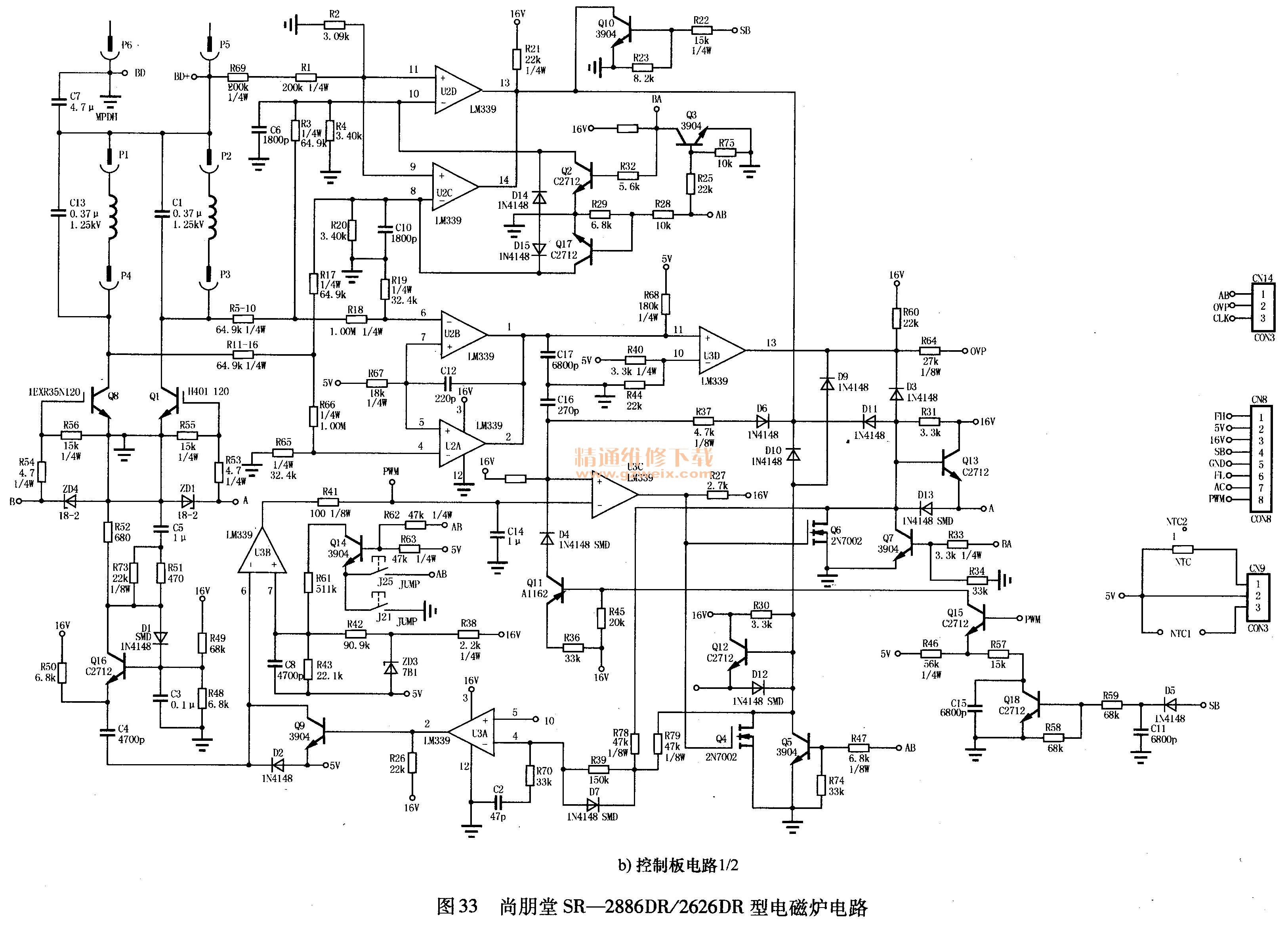

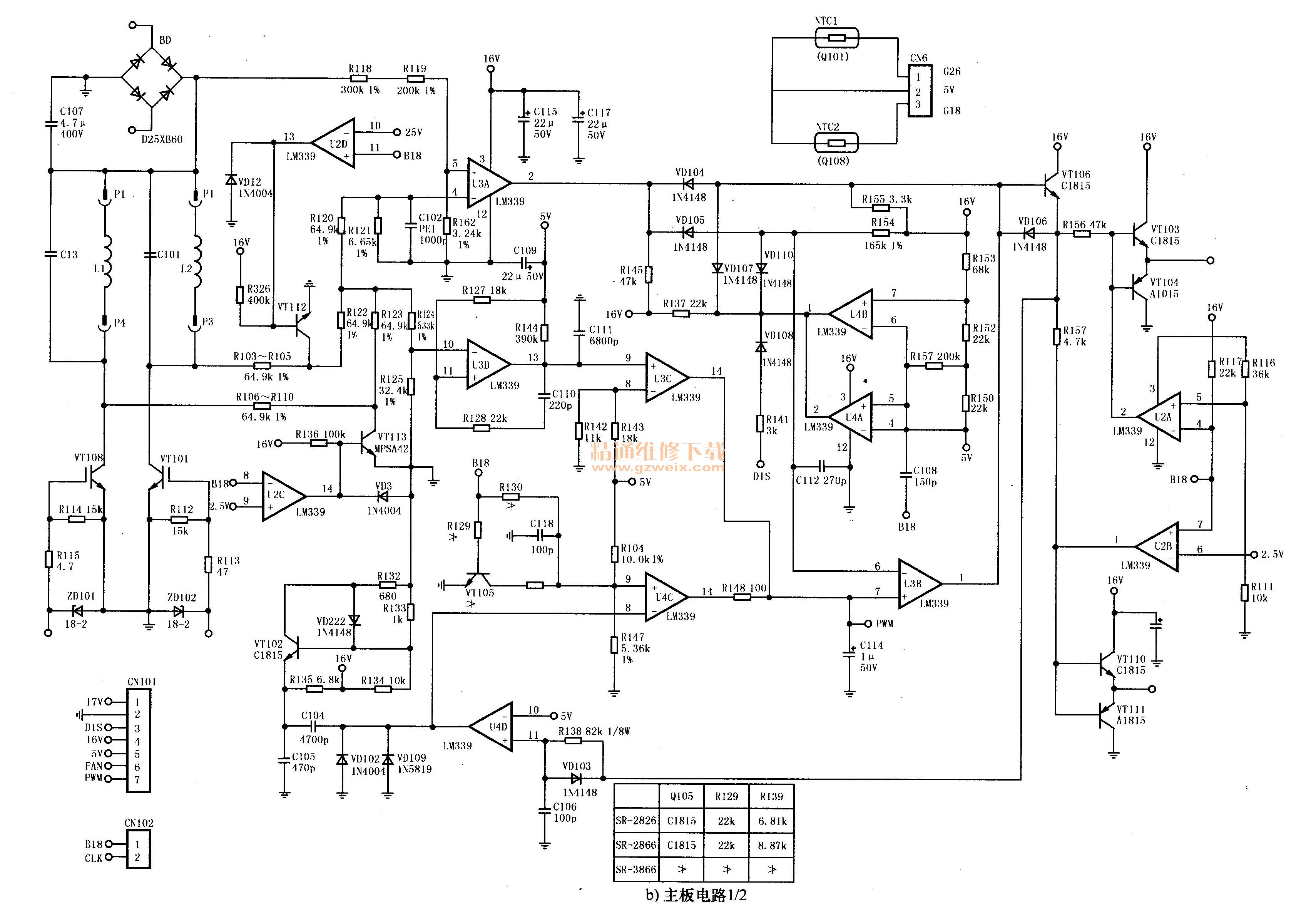

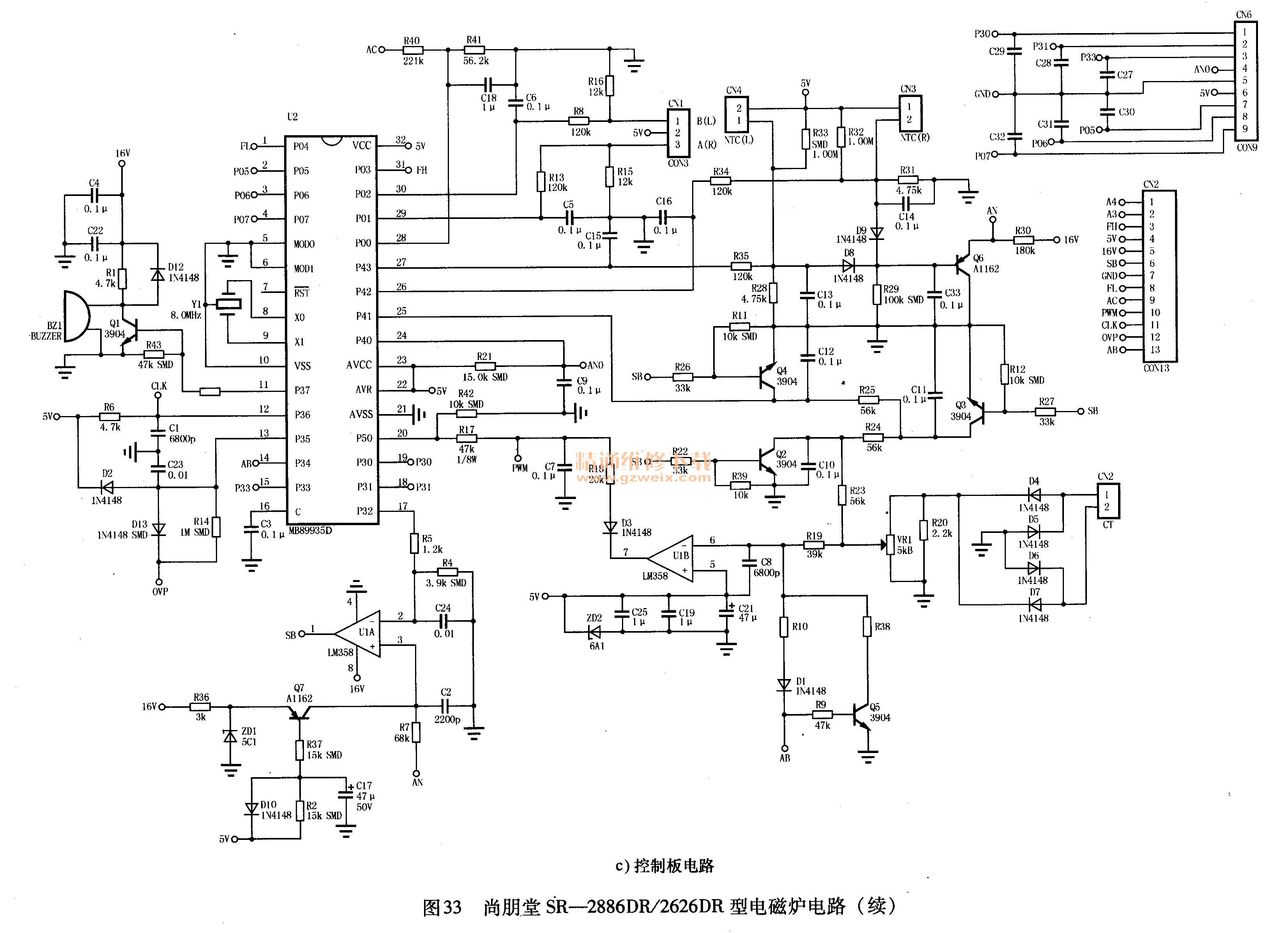

    MB89935 D集成電路在尚朋堂SR 2886DR/2626DR型電磁爐上的應用電路如圖33所示。

三十、MC68HC908J12集成電路
    1．簡介
    MC68HC908J12集成電路采用64腳扁平封裝，在美的PCY18A型電磁爐應用中擔任系統控制功能。具有獨立驅動液晶顯示屏，上電自檢、開機檢鍋、加熱溫度及功率控制，故障檢測保護報警，控制面板指示相應的工作狀態等功能。

    2．引腳功能和維修數據

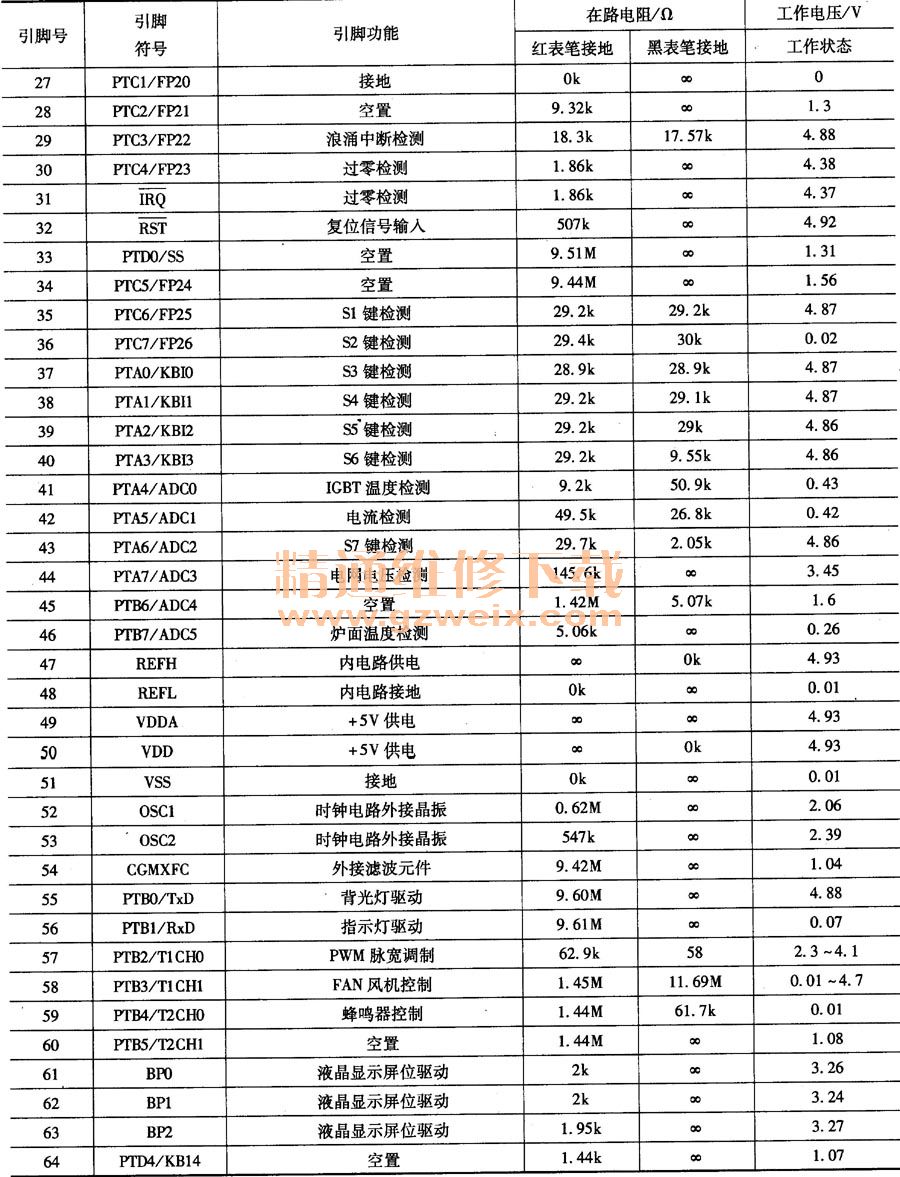

    MC68HC908J12集成電路的引腳功能和維修數據如表24所示。


3．典型應用電路

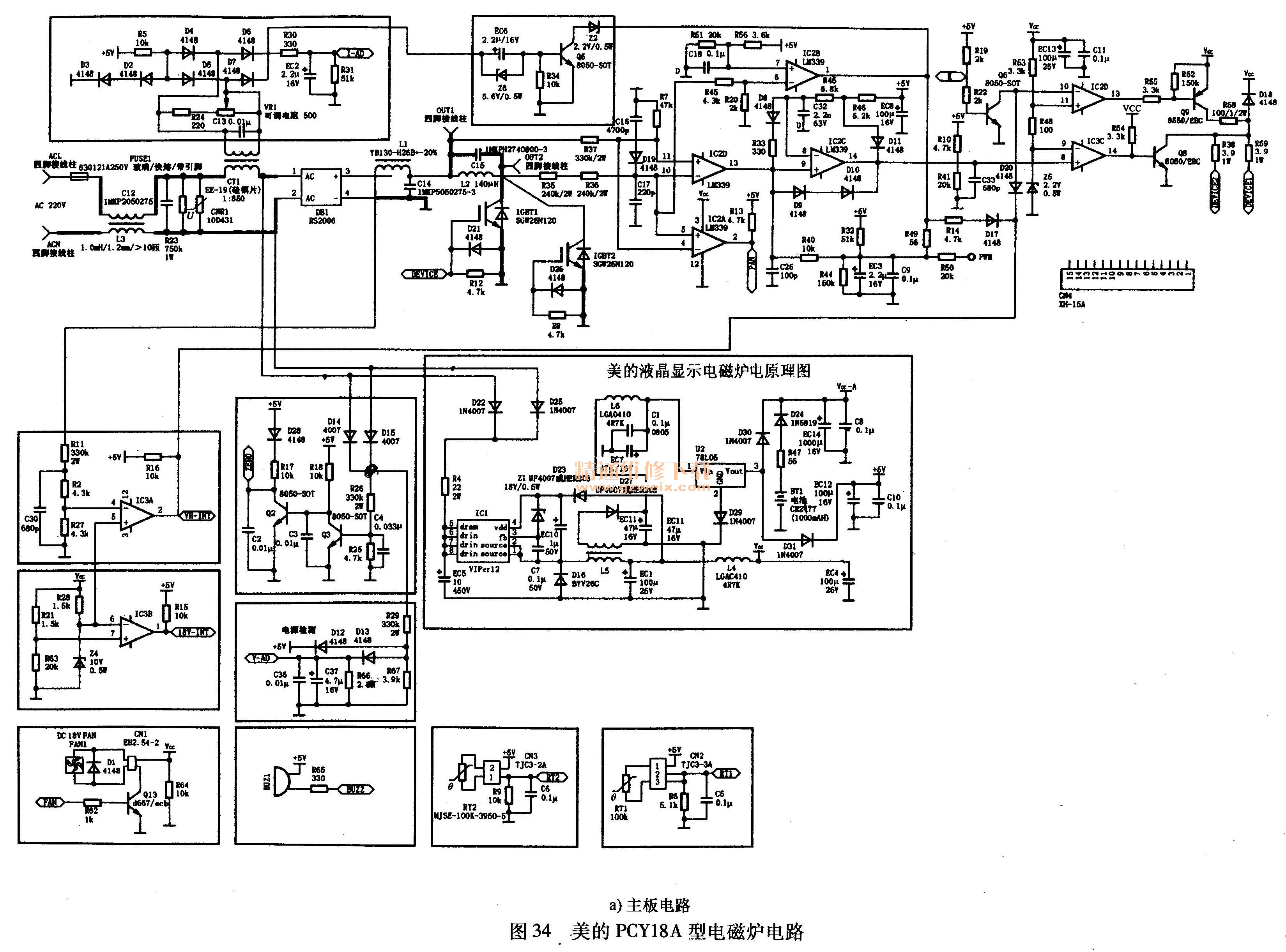

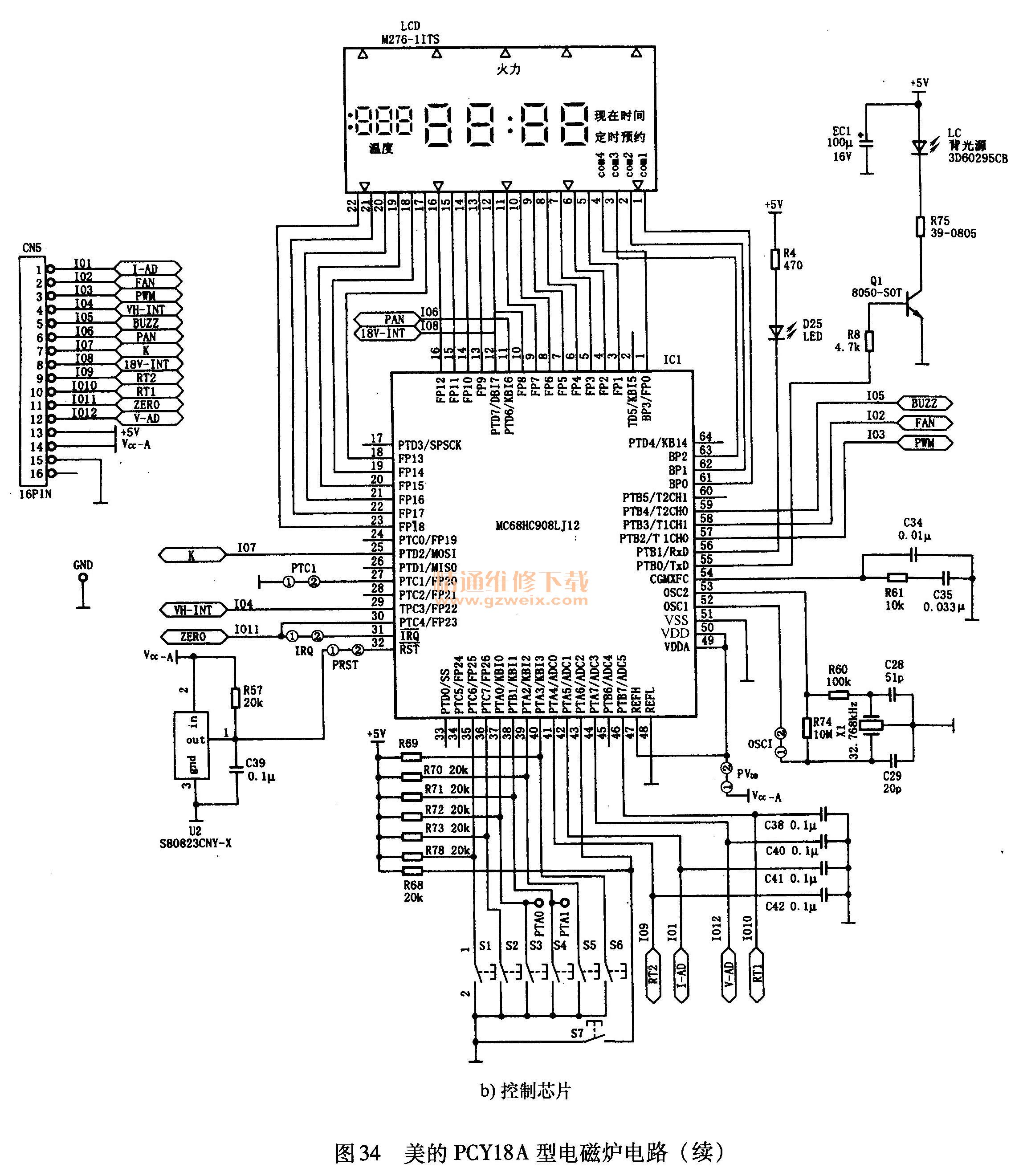

MC68HC908J12集成電路在美的PCY18A型電磁爐上的應用電路如圖34所示。
