四、AN7812集成電路
    1．簡介
    AN7812集成電路是一種輸出電壓為＋12V的三端穩壓器，其輸出電流為1A。AN7812的品種較多，主要因廠商不同而前綴各異，但內部結構基本相同。AN7812集成電路的內部結構圖、外形如圖6所示。

    AN7812的可替換型號有BA17812T、HA17812P、KA7812A、LM340KC12、LM7812CT、MC7812A、NJM7812A、RC7812、TA7812、TA7812F、TD7812T等。

2．引腳功能

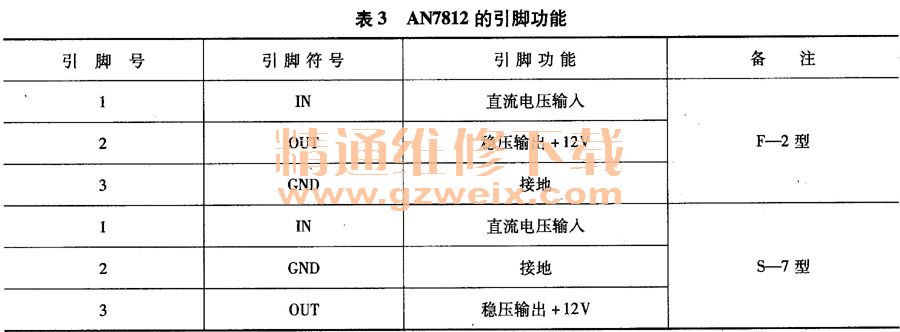

AN7812集成電路的引腳功能如表3所示。

3．典型應用電路

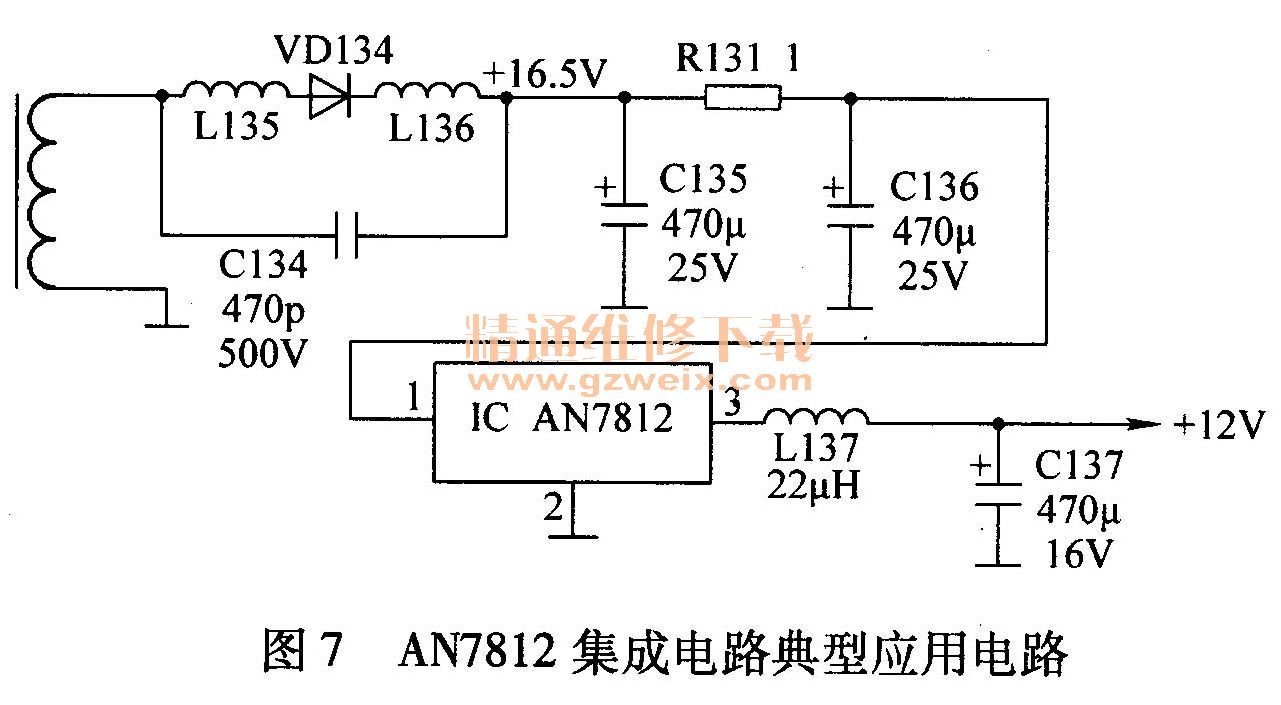

AN7812集成電路的典型應用電路如圖7所示。

五、AN78L12集成電路
1．簡介
    AN78L12集成電路是一種輸出電壓為＋12V的三端穩壓器，其輸出電流為0. 15A。AN78L12的品種較多，主要因廠商不同而前綴不同，但內部結構基本相同。AN78L12集成電路的內部框圖、外形如圖8所示。

AN78L12的可替換型號有LM78L12A、M527812、MC78L12A、ML78L12A、TA78L12F、UA78L12A等。

2．引腳功能
AN78L12集成電路引腳功能如表4所示。

3．典型應用電路

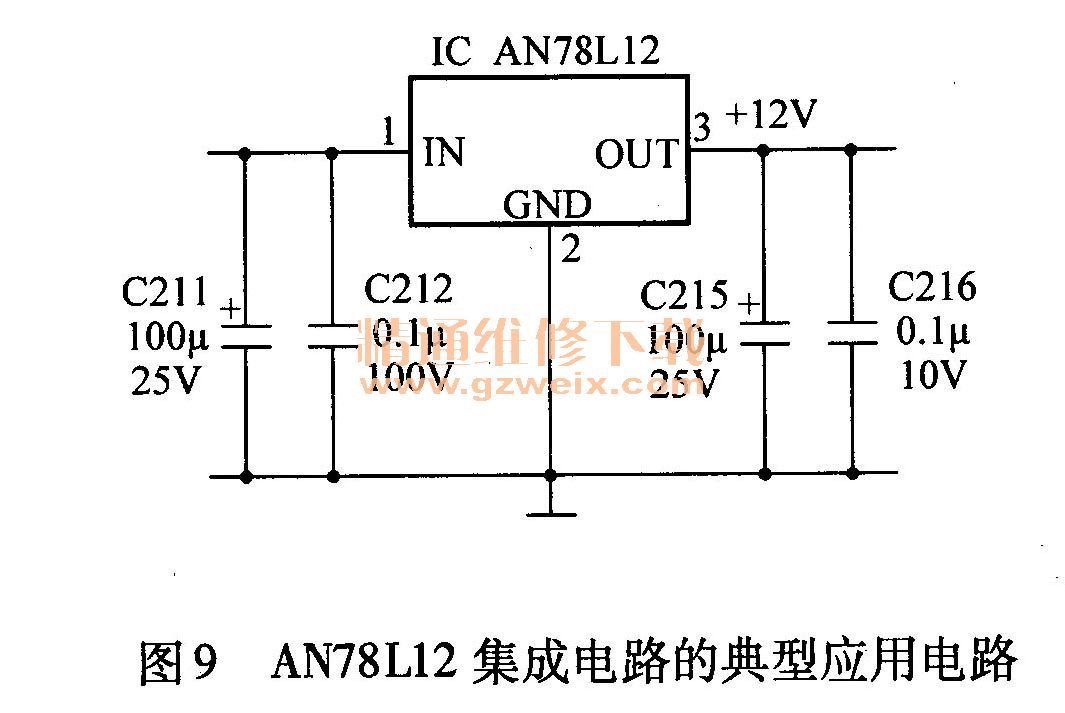

AN78L12集成電路的典型應用電路如圖9所示。

六、CD4051 BC集成電路
    1．簡介
單刀雙置電子開關，是常用的模擬八選一電子開關，采用CMOS工藝16腳DIP封裝，由三位二進制編碼來控制8個輸入通道的通斷。該芯片能實現雙向傳輸，既可以實現多傳一也可以實現一傳多兩個方向的傳送，并接兩塊CD4051 BC就可以擴展成為十六選一的模擬多路開關。當其中一塊工作時，另一塊禁止工作。

當電子開關CD4051 BC滿足供電電壓后，由CPU輸出4個控制電壓加到電子開關，其中輸入到電子開關的INH端6腳的電平高低，決定該電子開關是否工作；9、10、12三個腳的不同高低電平組合決定TGO～TG7 8個端口輪流與輸入輸出端口3腳導通。

2．典型應用電路

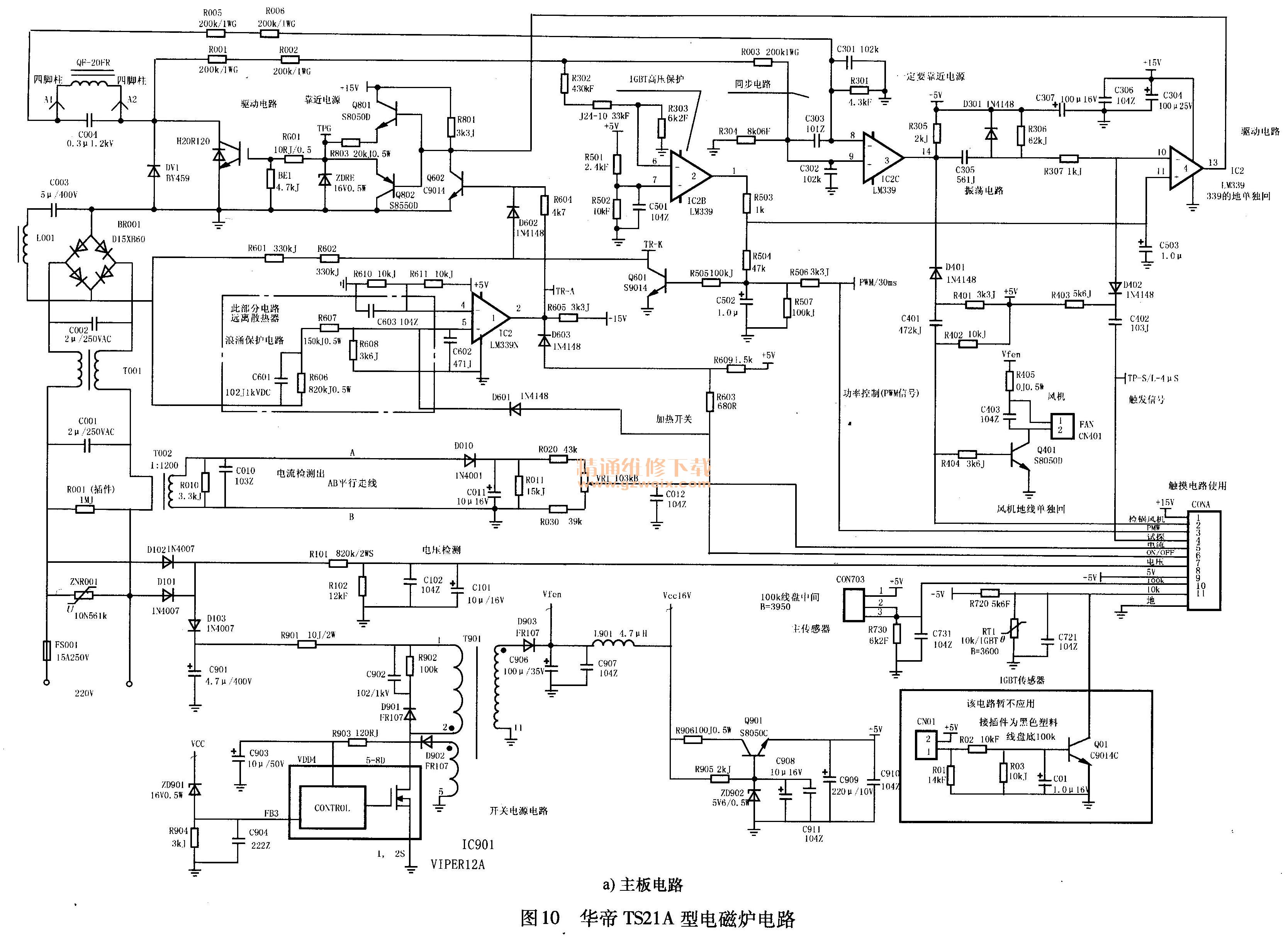

CD4051 BC集成電路在華帝TS21 A型電磁爐上的應用如圖10所示。
