四十、SH69P43集成電路
    1．簡介
    SH69P43集成電路采用28腳雙列扁平封裝。具有監測自身工作電流、外部電網電壓、功率管與爐面溫度、面板操作指令，控制爐面溫度與加熱功率，顯示當前工作狀態，判斷爐面鍋具材質，控制風機是否運轉及蜂鳴報警以及故障自檢等功能。

2．引腳功能

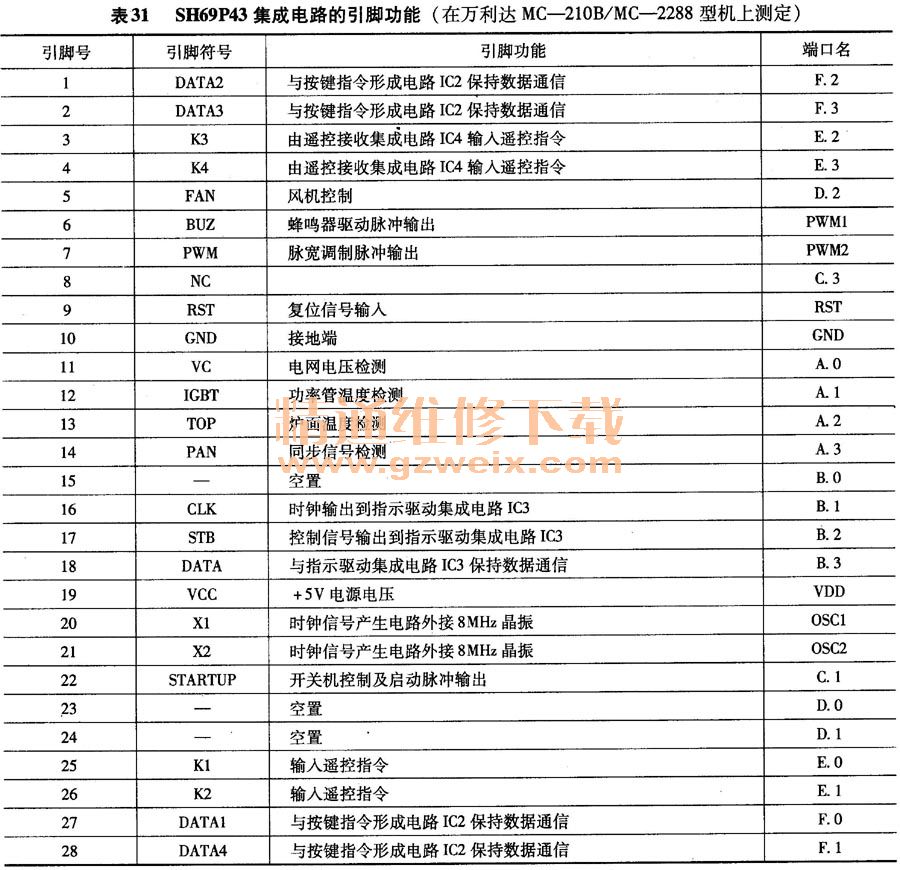

SH69P43集成電路的引腳功能如表31所示。

3．典型應用電路
SH69P43集成電路在萬利達MC-210B/MC-2288型電磁爐上的應用電路如圖43所示。

四十一、SM16312集成電路
    1．簡介
    SM16312集成電路是熒光顯示屏VFD驅動集成電路，與CPU保持時鐘數據通信，接受CPU的控制，將接收到CPU串行數據信號解碼并行輸出驅動熒光顯示屏，同時還具有掃描鍵盤矩陣信號輸入操作指令，驅動蜂鳴器報警和發光二極管指示等功能。
    2．引腳功能

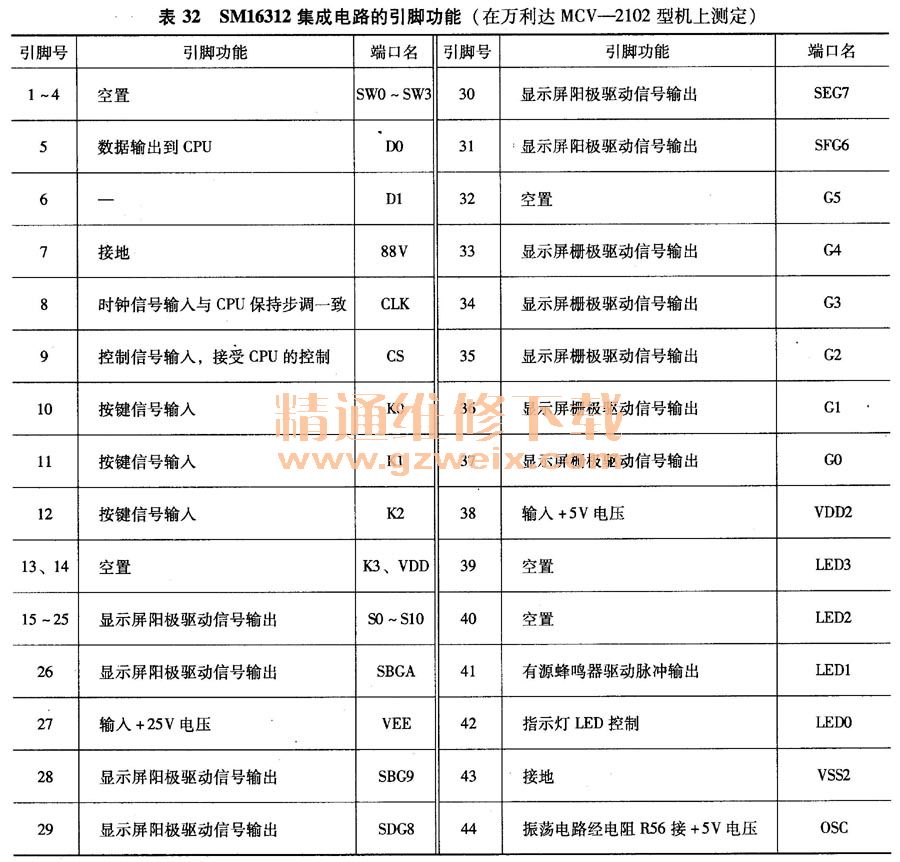

    SM16312集成電路的引腳功能如表32所示。

3．典型應用電路

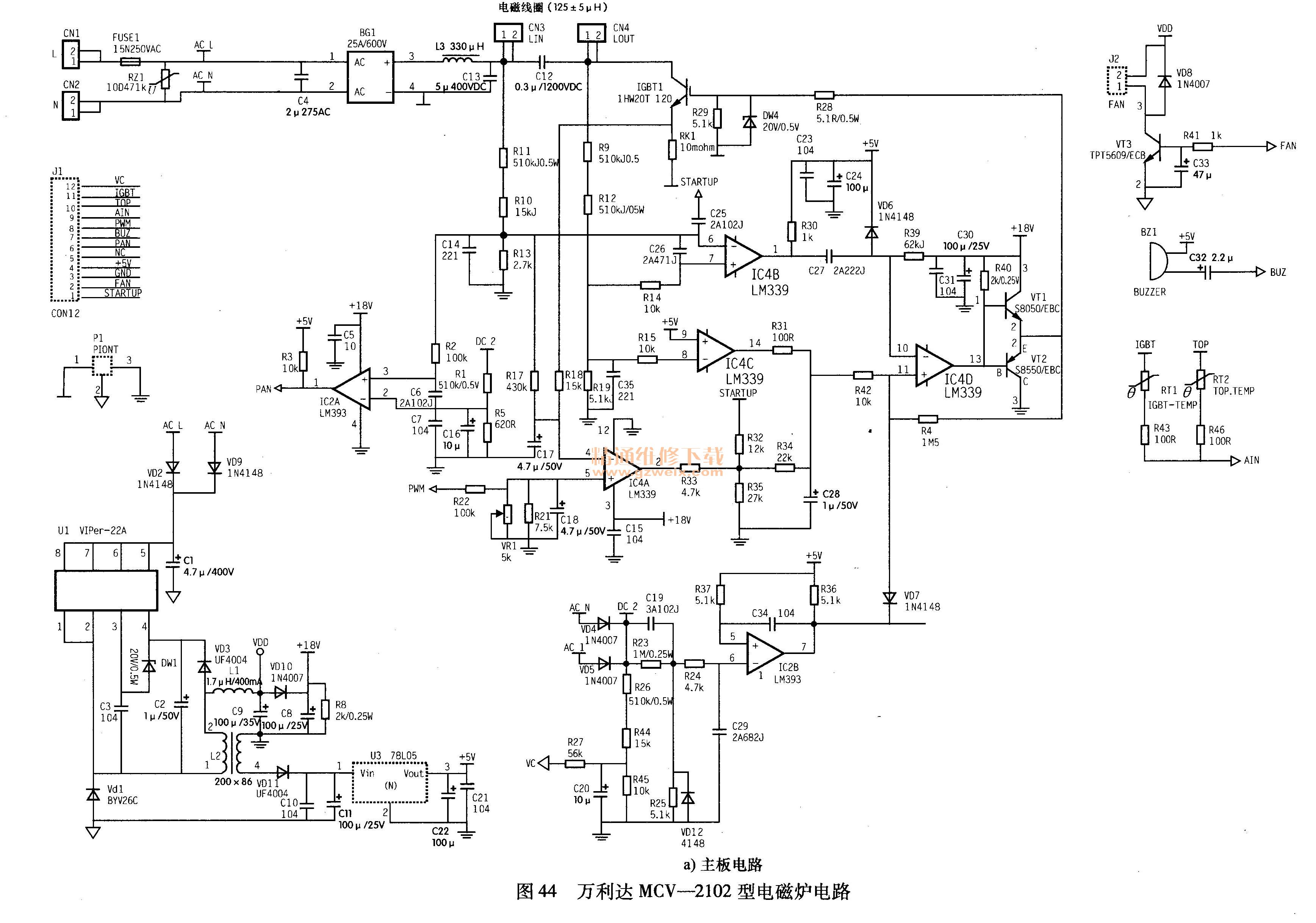

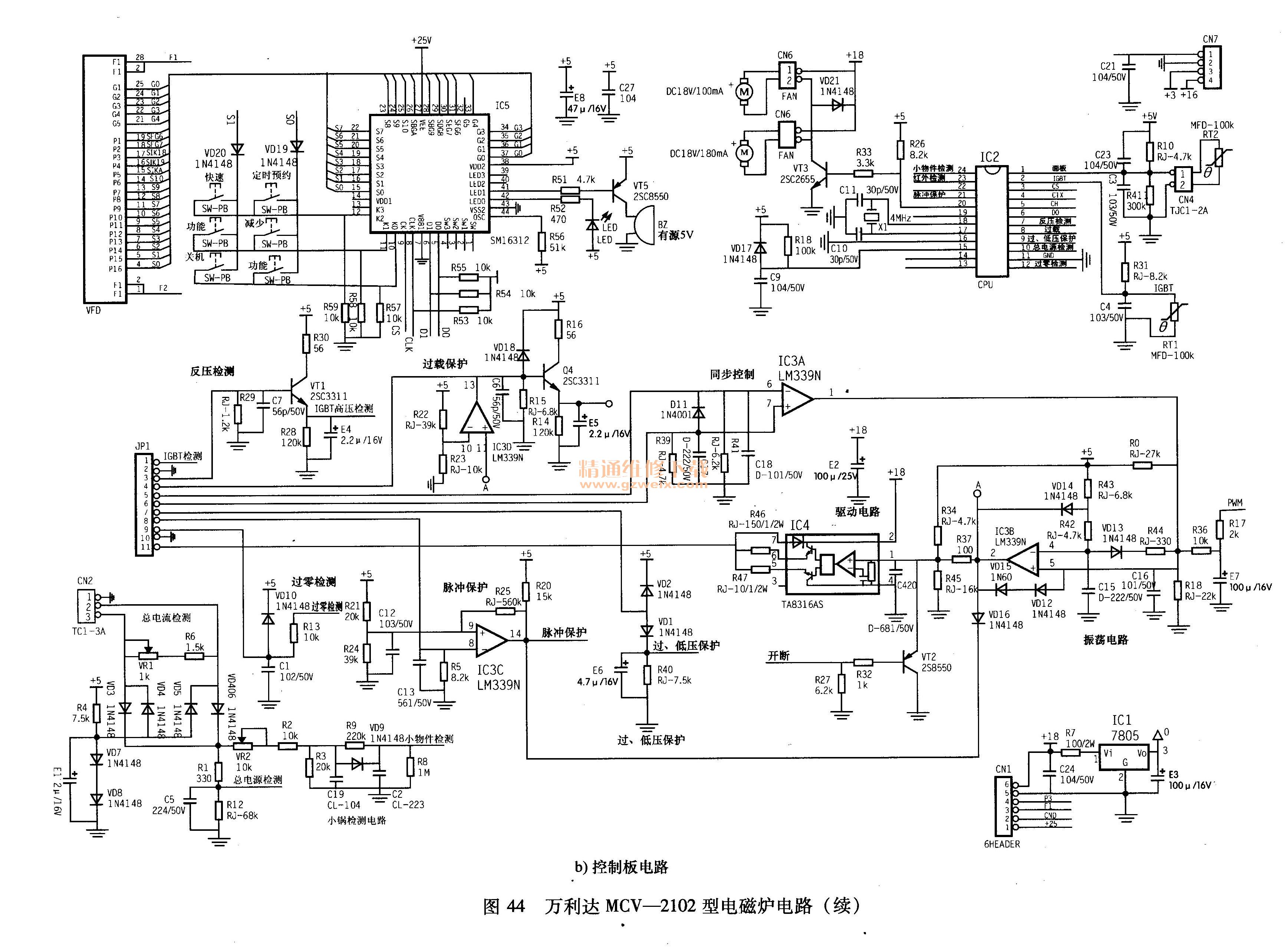

SM16312集成電路在萬利達MCV-2102型電磁爐上的應用電路如圖44所示。

四十二、SN74HC164 (N）集成電路

    1．簡介
    現有電磁爐的面板顯示項目較多，內容較豐富，與之對應的端口也較多，然而，單片機的端口是很有限的。為了達到CPU對顯示電路的控制，在電磁爐電路中廣泛采用74HC164移位寄存器來擴展控制端口。
    74HC164是8位串行輸入并行輸出單向移位寄存器，A、B為串行數據輸入端；MR為清
零輸入端；CLK為時鐘脈沖的輸入端。IC隨著時鐘脈沖上升沿的到來，A、B相與后狀態依次由QO移向Q7。

2．引腳功能
SN74HC164集成電路的引腳功能如表33所示。
