十九、HT46R47集成電路（一）
    1．簡介
    HT46R47型單片機采用18腳雙列直插扁平封裝結構。在尚朋堂SR-1625B型電磁爐應用中，承擔系統控制功能。具有上電自檢、開機檢鍋、加熱、溫度及功率控制，控制面板指示相應的工作狀態以及故障檢測保護報警等功能。
    2．引腳功能
    HT46R47集成電路的引腳功能如表13所示。

3．典型應用電路

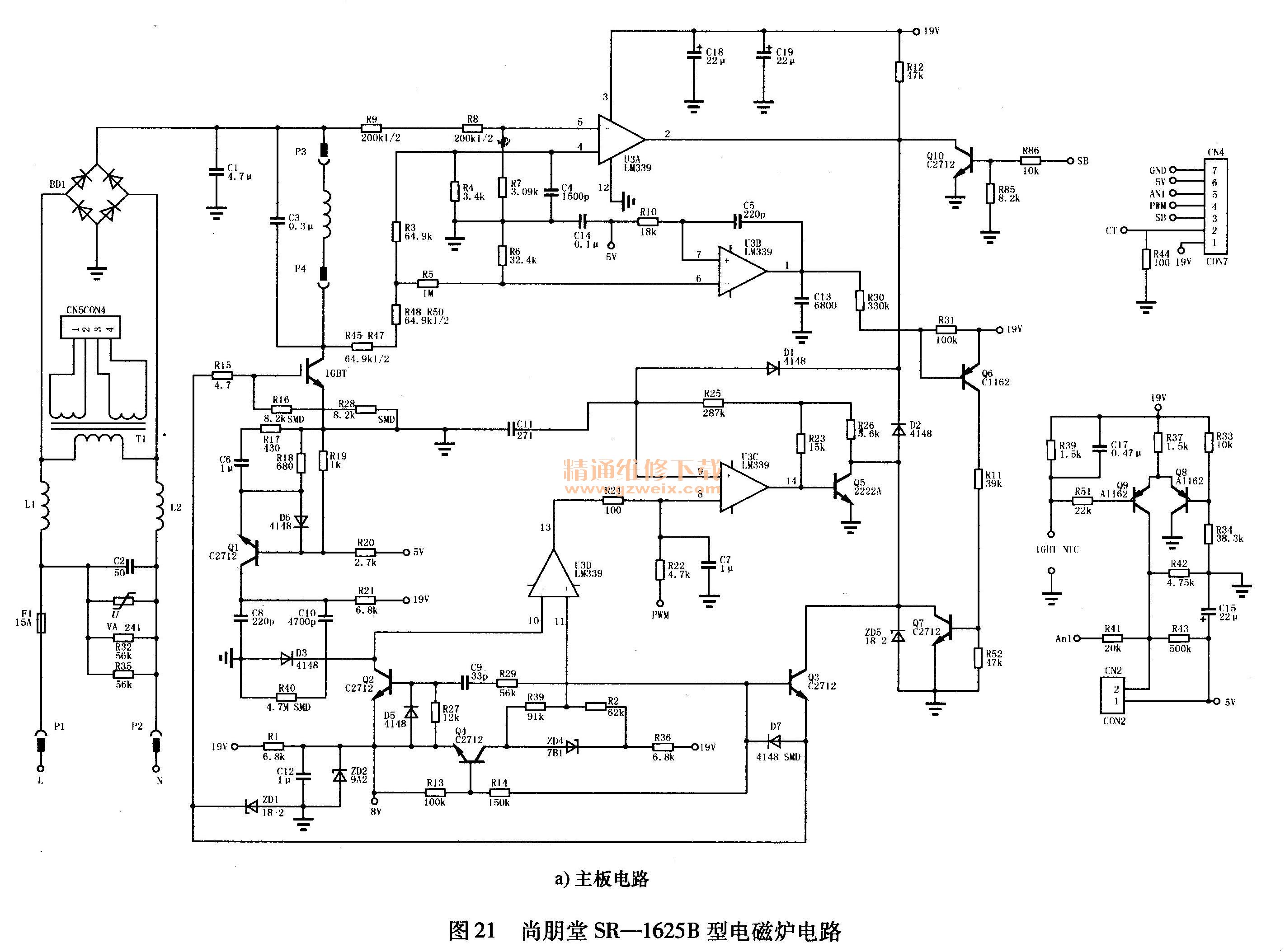

HT46R47集成電路在尚朋堂SR-1625B型電磁爐上的應用如圖21所示。

二十、HT46R48集成電路（二）
    1．簡介
    HT46R48集成電路是8位高性能精簡指令集單片機，專門為需要A-D轉換的產品而設計，采用20腳雙列直插扁平封裝。在電磁爐應用中具有對電壓電流溫度、鍋具用戶指令、中斷等信息的檢測功能和對電磁爐加熱功率、鍋具溫度、加熱方式等的控制功能。
    2．引腳功能和維修數據

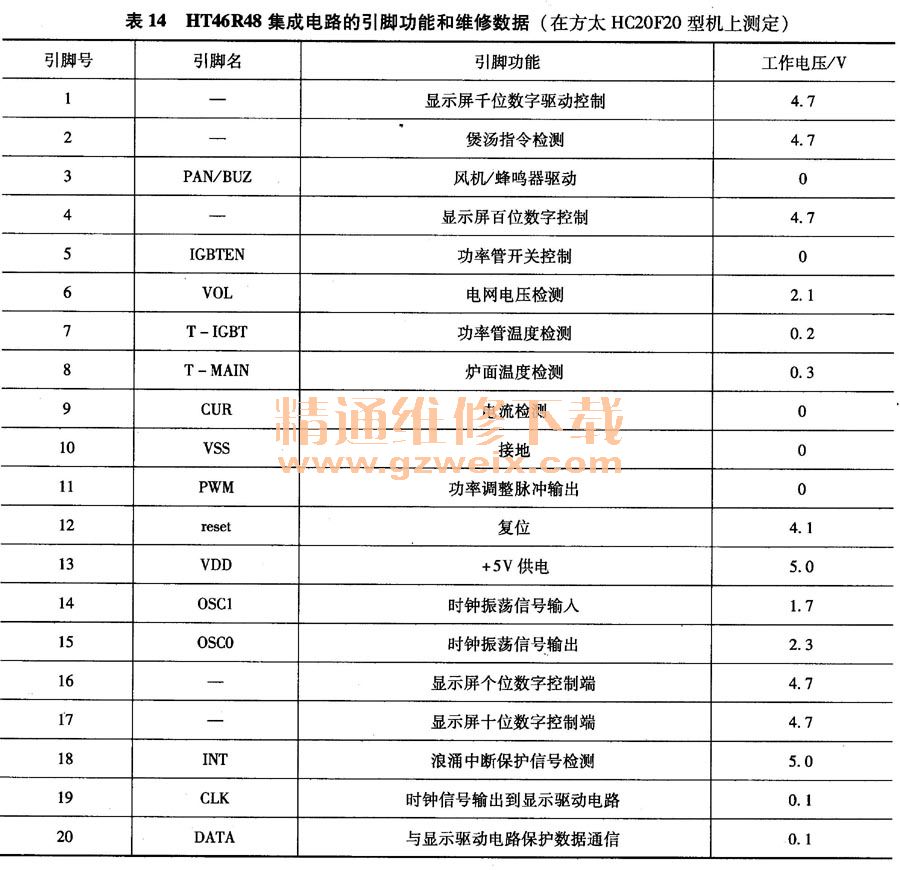

    HT46R48集成電路的引腳功能和維修數據如表14所示。

3．典型應用電路

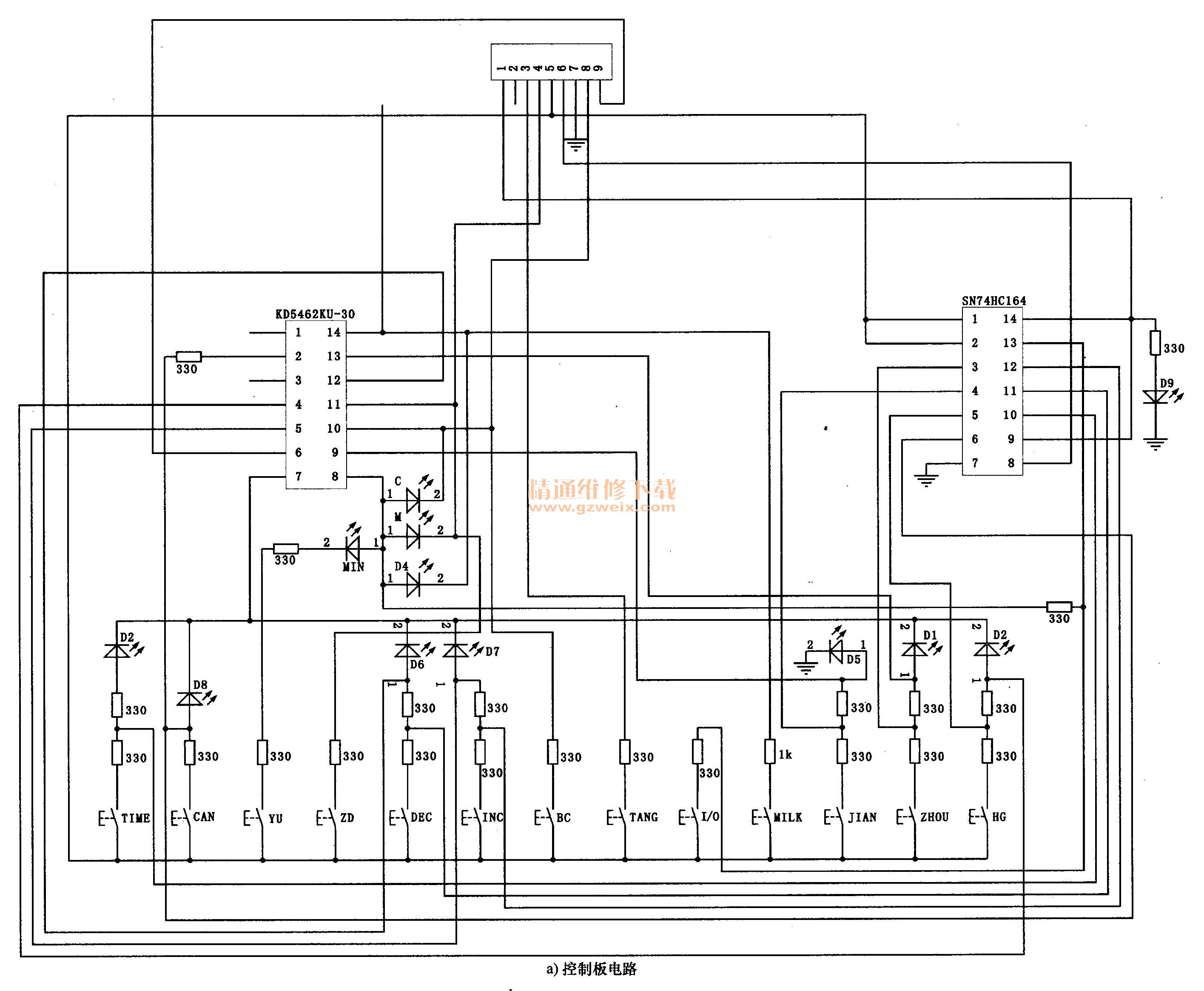

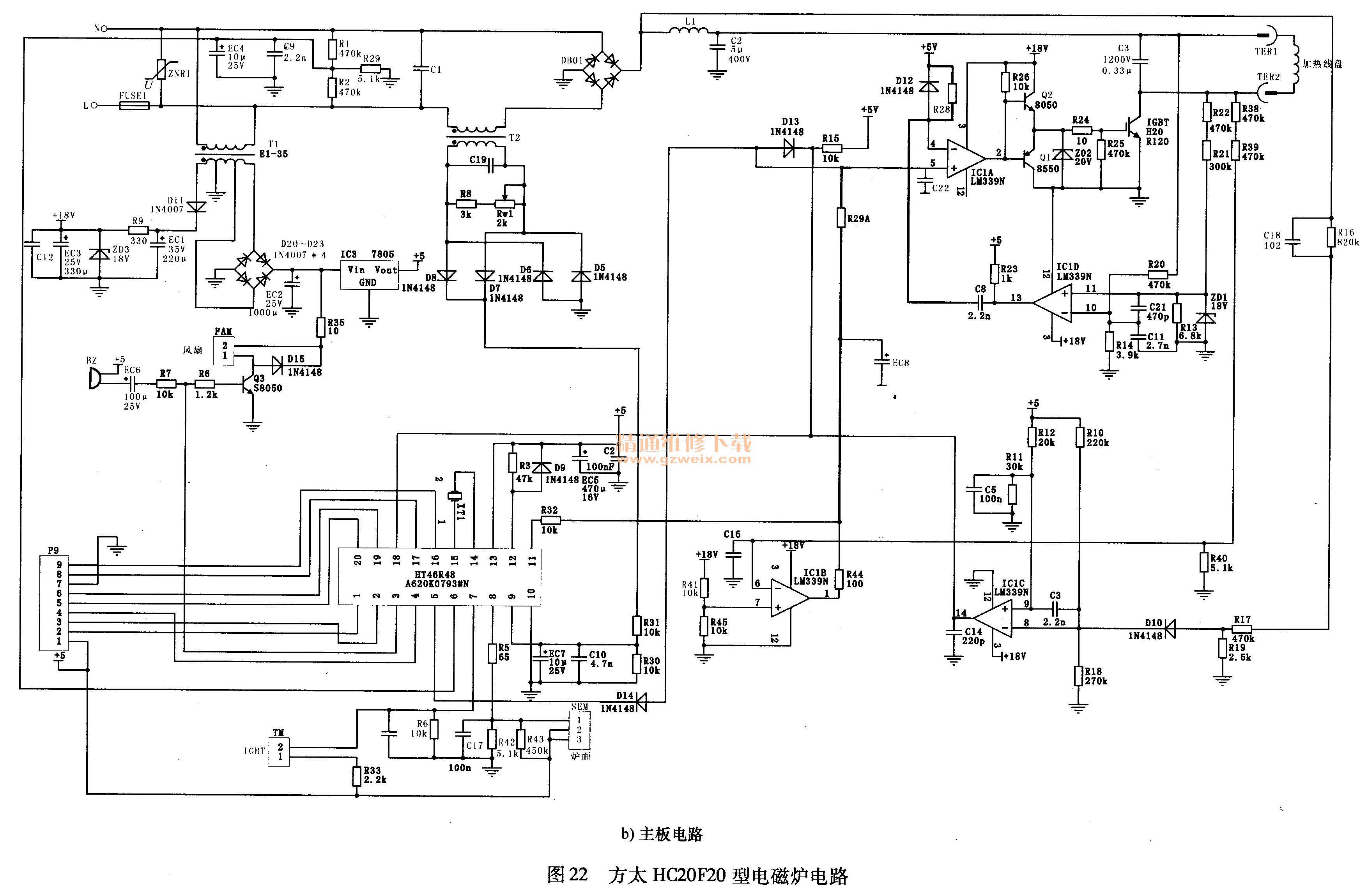

HT46R48集成電路在方太HC20F20型電磁爐上的應用如圖22所示。

二十一、H174HC164集成電路
    1．簡介
    HT74HC164集成電路為移位寄存器，主要用來檢測控制LED和DIG1的工作。
    2．典型應用電路
    H174HC164集成電路在奔騰PC20N-AF型電磁爐上的應用電路如圖23所示。
