二十二、L5005-1集成電路
    1．簡介
    L5005-1集成電路采用24腳雙列直插扁平封裝。具有對電磁爐各種狀態檢測功能控制、故障自檢、異常保護、控制顯示工作狀態、輸入用戶指令等功能。

2．引腳功能

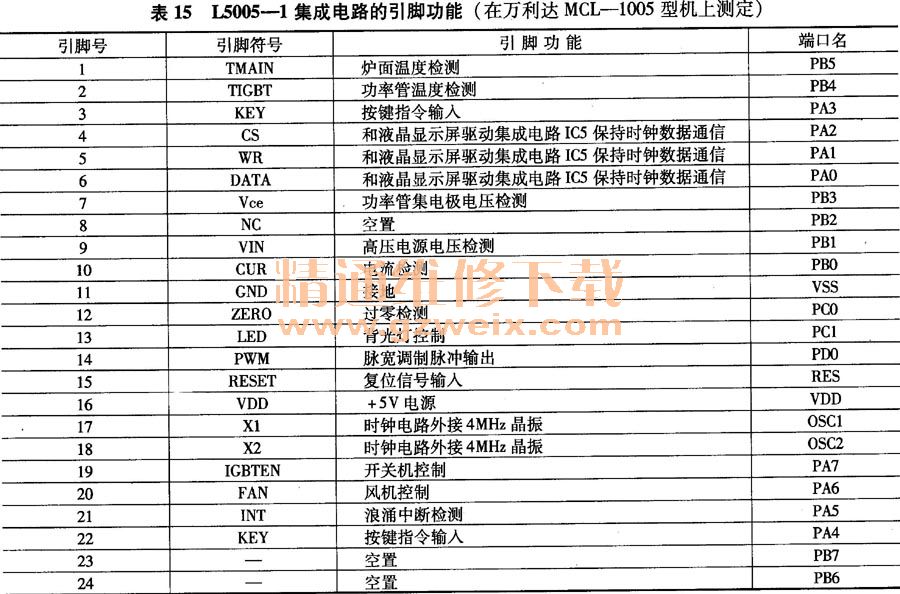

L5005-1集成電路的引腳功能如表15所示。

3．典型應用電路

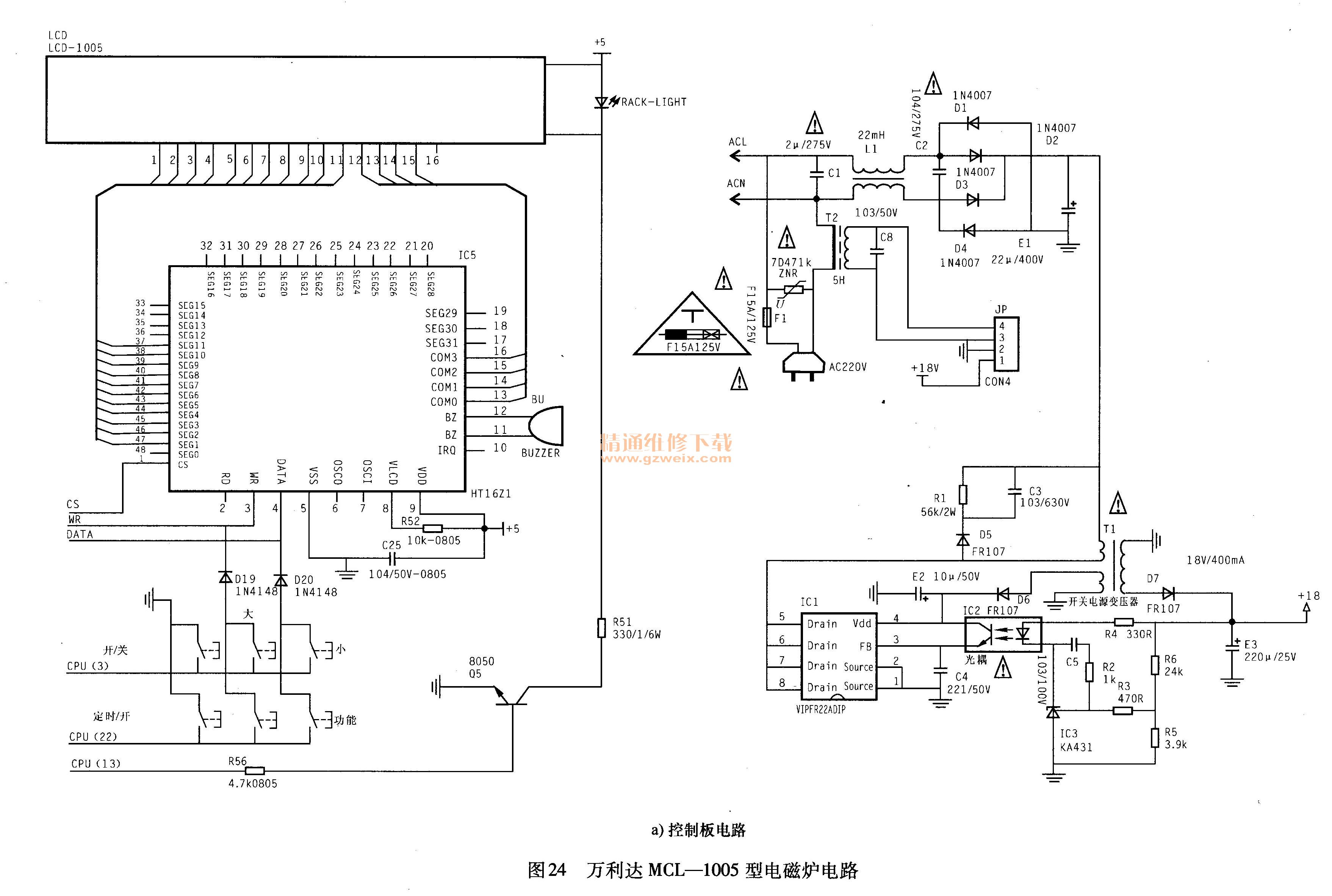

L5005-1集成電路在萬利達MCL-1005型電磁爐上的應用電路如圖24所示。

二十三、LM324集成電路
1．簡介
    LM324集成電路為廉價的帶有真差動輸入的四運算放大器。與其他標準運算放大器相比，它有一些顯著的優點：工作電壓范圍寬（3～32V)、功耗低，其模式輸入范圍包括負電源，因而在電路中無需提供偏置。工作電壓范圍：3V≤VCC≤32V或1.5V≤VCC≤16V。LM324的內部框圖如圖25所示。

    LM324可替換的型號有CA124、CA224、CA324、CF324、F124、F224、F324、KM124、LM224、LM224A、LM224AD、KM224ADT、LM224APT、LM324A、LM324AD、LM324ADP、LM324ADT、LM324AN、LM324DP、LM324N、M5224P、NJM324、SF324、μA324、MCP324等。

2．引腳功能
LM324集成電路的引腳功能如表16所示。

3．典型應用電路
LM324/KA集成電路的典型應用電路如圖26所示。

二十四、LM339集成電路
    1．簡介
    LM339系列四電壓比較器一般用于電平檢測、低電平比較等電路中。該集成電路兼容TTL和CMOs電平，故用途較為廣泛。最大工作電壓VCC為36V或±18V。LM339的內部框圖如圖27所示。

LM339可替換的型號有LM239、LM2901、MC3302、HA17339等。

2．引腳功能
LM339集成電路集成電路的引腳功能如表17所示。

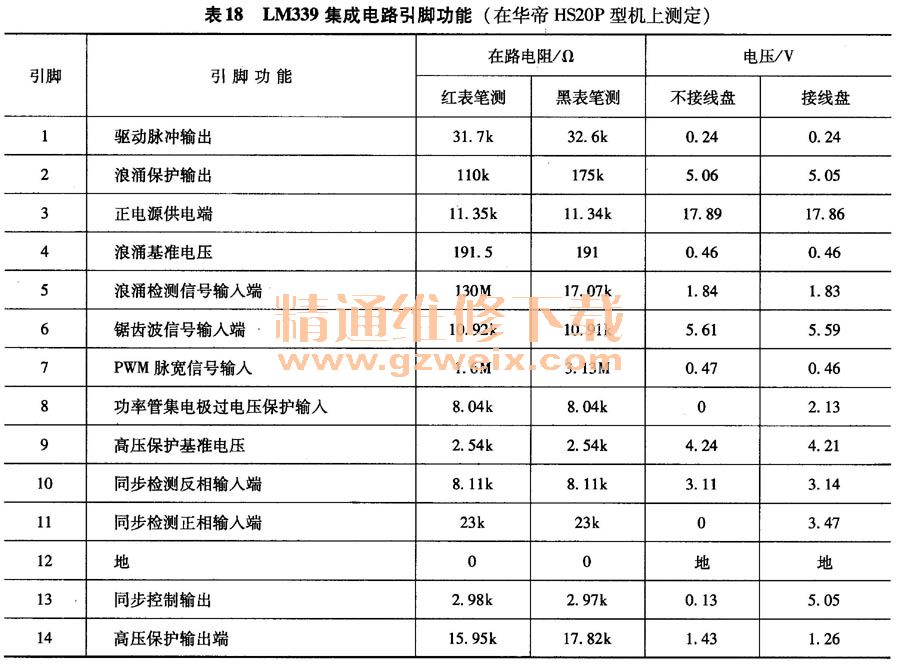

LM339集成電路實際應用引腳功能如表18所示。

3．典型應用電路

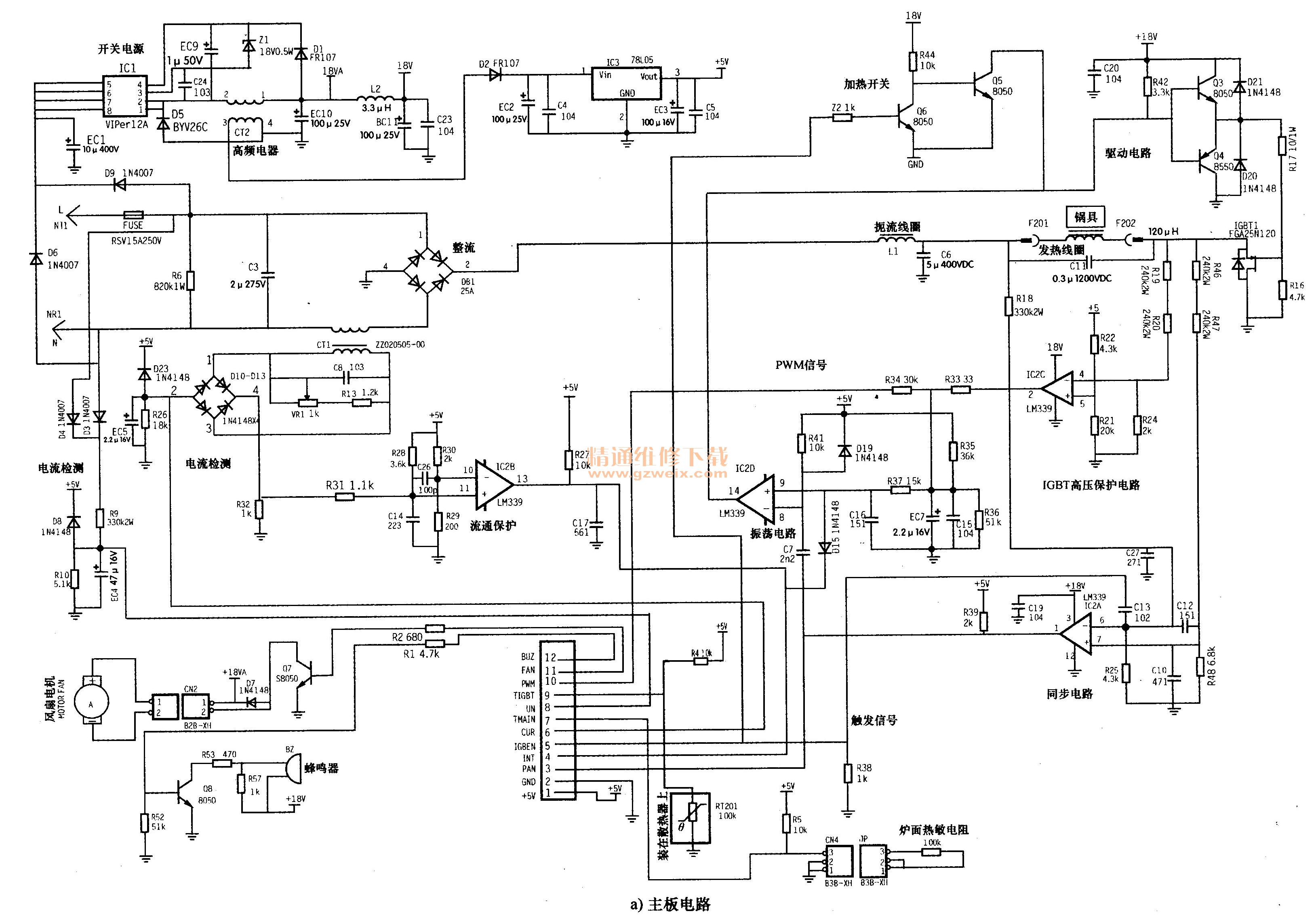

LM339集成電路在華帝HS20P型電磁爐上的應用電路如圖28所示。
