一輛行駛里程約13.2萬km，搭載BYJ汽油缸內直噴發動機，配備了第4代防盜系統的2008年大眾邁騰1. 8FSI轎車。用戶反映：該在車駐車2h后出現發動機無法啟動的故障。
    故障分析：對故障車輛進行診斷，檢查中發現以下問題：
    1）點火鑰匙插入1檔后，轉向柱鎖無解鎖動作，此時儀表顯示屏上出現“轉向系統鎖緊故障”的字樣。正常車輛點火鑰匙插入1檔后，可聽見轉向柱鎖發出解鎖聲。
    2）點火鑰匙插入2檔后，儀表上的指示燈全無，應為15號電源沒有接通所致，正常車輛在點火鑰匙插入2檔后，15號電源接通，儀表上各類警告燈應全部點亮。
    3）嘗試按下點火鑰匙起動車輛，起動機無任何反應。
    因15號電源無法接通，因此無法使用故障診斷儀V. A. S5051進行診斷，但據以上檢查結果分析，認為故障與防盜系統有關。
    在此，有必要簡單介紹邁騰防盜鎖止功能的基本原理以及各種正電如何形成。邁騰采用了第4代WFS防盜系統，該防盜系統并不是單純地由一個控制單元控制，它是一個防盜功能體系，將所有與防盜功能相關的控制單元的數據都存儲在中央數據庫FAZIT中，這些控制單元將“防盜鎖止”和“部件保護”功能聯成一體。
    第4代防盜系統主要包括舒適系統控制單元J393（集成了防盜系統控制單元）、轉向柱鎖控制單元J764、進入和起動授權開關E415以及發動機控制單元J623等。因此，在邁騰的防盜系統中，防盜系統的成功授權、電子轉向柱鎖控制單元J764解鎖以及各種正電的形成是發動機正常起動和工作的前提條件。

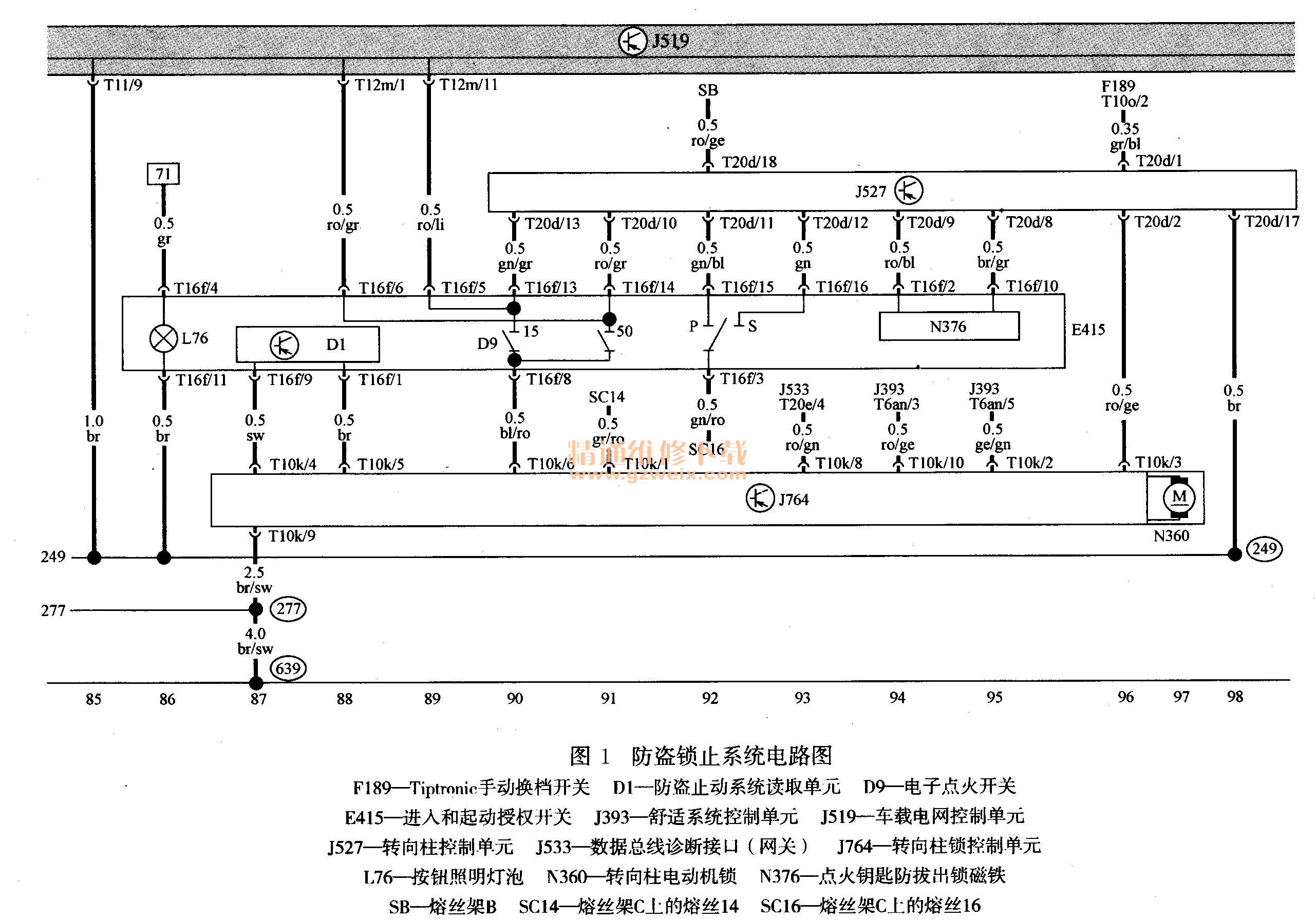

    防盜鎖止系統電路如圖1所示。

    邁騰轎車各正電的形成及轉向柱鎖控制單元J764具體控制過程如下（圖1）
    1） 30號電源（常電源）經SC16熔絲供給E415上的T16f/3號端子，經過P觸點為轉向柱控制單元J527的T20d/11端子供電，當點火鑰匙插入時，P觸點電源斷開，S觸點電源為J527的T20d/12端子供電。
    2）當J527接收到點火鑰匙插入的S觸點電源信號后，發送舒適總線喚醒信號和S觸點已閉合信號給J393。  J393通過串行數據總線將喚醒指令傳輸?shù)絁764上的T10k/2端子，而喚醒J764。
    3 ） J764讀取來自E415上的防盜止動系統讀取單元D1的數據，然后將此數據通過串行數據總線傳輸?shù)絁393，隨后J393進行點火鑰匙識別，當確認點火鑰匙合法時，J393給J764上的T10k/10號端子提供30號電源，用以解除轉向柱電動機鎖N360。
    4）電動機解鎖后，30號電源經J764上的T10k/6端子傳輸至E415上的T16f/8端子，當點火鑰匙插入2檔時，電子點火開關D9接通J527J519（中央電氣控制單元）的15號和50號電源。
    5） J764及J393確定點火鑰匙合法后，通過CAN總線把此信息傳遞給數據總線診斷接口J533（網關），發動機控制單元接收J(rèn)533信號后，防盜解除，車輛正常起動。
    了解了上述工作原理，對此故障的診斷就有了一個基本的思路。首先檢查J764解鎖的第1個條件，即要有P觸點電源轉換為S觸點電源。因?yàn)闊o(wú)法使用診斷儀與網關進行通信，因此也不能通過J527中的16-08-3組數據流觀察各電源的形成狀態，于是從最基本點入手檢查。
    任何控制單元工作的前提都要滿足有工作電壓及搭鐵這兩個基礎條件。考慮到此故障是駐車后突然出現，并非由事故、碰撞引起，因此控制單元搭鐵電路斷路的概率基本為零，所以認為應重點檢查相關控制單元的工作電壓。根據上述正電的形成過程可知，30號電源經SC16熔絲供給E415上的T16f/3號端子，然后形成15號和50號電源給J519和J527供電。于是首先檢查SC16熔絲，經檢查，該熔絲供電正常。然后檢查J764的供電情況，查閱電路圖可知，J764經由SC14熔絲獲得電源，經檢查，該熔絲供電也正常。
    車載電網控制單元J519上的左下角有一個460繼電器，這就是15號電源的供電繼電器。筆者打開該繼電器外殼，用手按壓此繼電器觸點接通15號電源，發現儀表的各類警告燈點亮，但依然沒有聽到J764的解鎖聲音。此時按下點火鑰匙嘗試起動發動機，發動機依舊不能起動。用手按壓繼電器觸點使其接合，人為地形成了15號電源，由電路圖分析得知15號和50號電源的2條走向?yàn)椋阂粭l電路是由J764提供電源經E415傳送給J519；另一條電路是經E415進入J527后，由J527判斷車輛是否在卸荷狀態，最后由J519形成ACC電源。我們?cè)鴮?duì)正常車輛做過試驗，拔下J527后車輛還是能夠正常起動的，由此說明15號和50號電源的形成沒有經過轉向柱控制單元J527
    分析電路圖得知，J764防盜授權成功后為進入和起動授權開關E415中的T16f/8端子提供12V電壓，‘最終在車載電網控制單元J519中形成15號和50號電源。實物中的轉向柱鎖控制單元J764內部有個小電動機，電動機動作時，帶動一個機械杠桿，壓動內部微動開關，接通E415的15號和50號電源的供電端（T16f/8 ）。如果直接模擬J764輸出12V的電壓給E415的T16f/8端子，車輛是否能起動呢？于是決定通過試驗來找到答案。
    找來一根導線，一端連接12V電源，另一端連接E415中的T16f/8端子，此時中央電氣控制單元上的460號繼電器發出“嘀噠”的吸合聲，J764也發出了“咔噠”的解鎖聲，儀表上的各類警告燈全部點亮，按下點火鑰匙起動發動機，發動機順利起動。但出乎意料的是，解除連接導線后，發動機依然能正常起動，為何系統突然恢復正常？有些迷茫。
    雖然故障暫時排除，但筆者認為故障肯定還會再現。果然在2h后故障再次發生，此時再給E415中T16f/8端子上搭接12V電源，儀表警告燈全部點亮，但J764無解鎖聲音，發動機起動后立即熄火。此時故障原因已浮出水面，根據上述現象，判斷是轉向柱鎖控制單元J764出現故障，當人為給E415中T16f/8端子加上12V電壓而直接給J519供電時，暫時喚醒了已經失效的轉向柱鎖控制單元J764，觸發15號和50號電源的產生。
    故障排除：一汽一大眾規定，更換J764必須和J393同時更換，將二者更換后，用故障診斷儀V. A. S5051進入引導性功能，在線匹配成功，最后起動車輛，防盜功能解鎖，發動機順利起動，故障得到徹底排除。
