一輛裝備CFBY缸內直噴發動機的2013年大眾速騰轎車。用戶反映：該車在洗車后擦車時，后視鏡片會自己發熱。

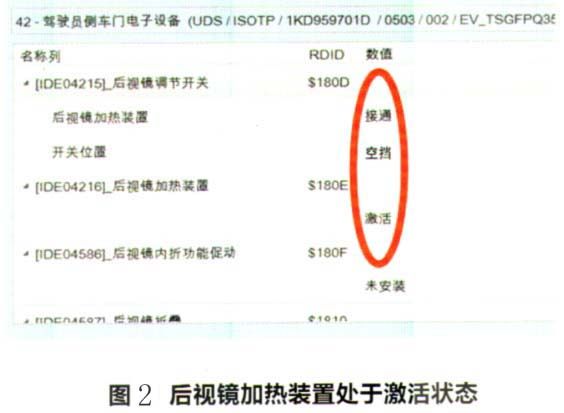

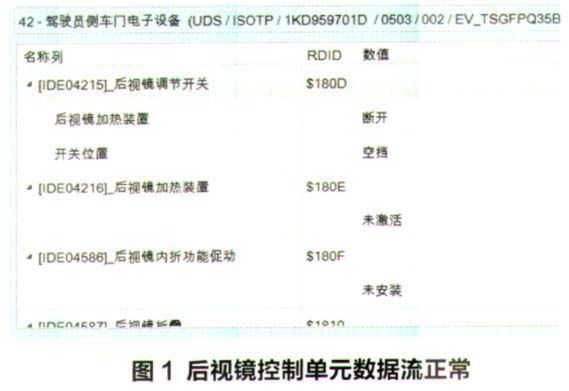

    檢查分析：維修人員首先確認故障現象，檢查后視鏡鏡片未發現加熱情況，檢查后視鏡開關未處于加熱擋位置，查詢故障存儲器沒有故障存儲，讀取后視鏡控制單元數據流，正常（圖1）。接著維修人員詢問用戶故障出現的時間和頻率，用戶反映該故障是在高速行駛后洗車時發現的。于是邀請用戶一同試車，并連接VAS6150C診斷儀繼續讀取數據流，行駛中發現后視鏡加熱裝置處于激活狀態（圖2）。停車后，后視鏡加熱恢復正常。



    基于數據流分析，后視鏡開關處于關閉位置時，后視鏡加熱激活，由此說明開關并無故障。假設后視鏡加熱線路短路，那應該與停車沒有關系，所以線路出現問題的可能性也不大。查詢后視鏡加熱條件為：環境溫度低于20℃時，加熱器方起作用。由此得知，后視鏡加熱受溫度控制。于是維修人員檢查車輛的外界溫度顯示為28℃，但同款車型的外界溫度顯示均為35℃左右。詢問用戶后得知，該溫度一直都顯示在2 8℃，基本沒有變化過。
    查閱外界溫度傳感器電路圖，檢查G17傳感器供電電壓為5V，測量電阻及線路均正常，因此維修人員懷疑是該車輛的外界溫度傳感器出現了故障。
    故障排除：更換外界溫度傳感器后試車，顯示溫度為35℃，故障排除。

相關資料：2017年7月大眾、奧迪原廠維修信息系統ELSA 6.0
