摘要： 本文從一輛邁騰 1.8TSI 在啟動后，冷卻風扇異常高速運轉的案例進行分析，說明PQ35/PQ46 平臺中，以目標水溫為主導的冷卻風扇控制的基本原理及策略。

    一輛行駛里程約1.5萬Km的邁騰 1.8TSI轎車。該車啟動后冷卻風扇一直異常高速運轉。
    故障診斷：
    一、用 VAS5052A 對車輛系統進行自診斷，無故障碼。

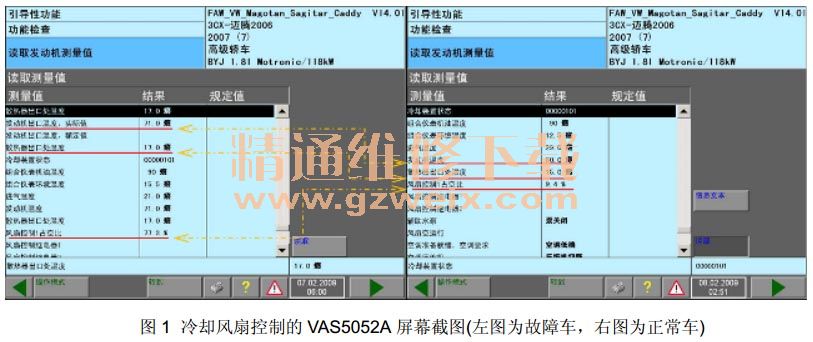

    二、啟動發動機，讀取發動機數據流。發現水溫在較低的情況下，風扇控制 1 占空比 77.3％。但正常車在相同的工況下風扇控制 1 占空比 9.4%，此時冷卻風扇不會轉動。如下圖：

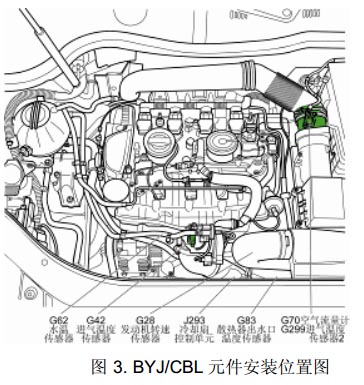

    三、由于邁騰發動機管理系統采用了雙水溫傳感器對發動機溫度進行監測(見圖 2)，因此，它的冷卻風扇控制策略與其它車有所區別。冷卻風扇控制原理參看圖 3。發動機使用兩個電動風扇來散熱，風扇運轉由發動機控制單元根據需要來控制。



    發動機控制單元 J623 向冷卻風扇控制單元 J293 發出需要風扇工作的占空比信號，于是 J293根據此信號通過占空比控制兩個風扇轉速。
    冷卻風扇由蓄電池正極(經 SA3-50A 保險絲)供電，由 J293 通過占空比控制轉速(即散熱能力)，J293 的工作電源由 J271 供給。
    關閉點火開關后， J623 仍工作。當 J623 檢測到水溫過高需要冷卻時，向 J293 發出信號，J293 也可繼續工作。

    四、冷卻風扇控制原理。

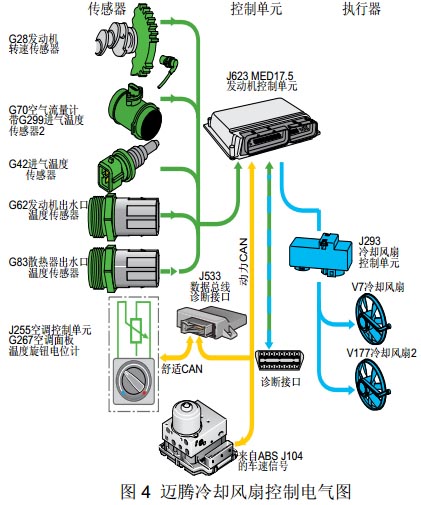

    根據圖 4，可判斷冷卻風扇工作異常高速轉動的原因有以下幾點：

    1. 水溫傳感器 G62/G83 故障
    2. 空調控制單元 J255 故障
    3. 發動機負荷：空氣流量計 G70 及電子節氣門 J338 故障
    4. 發動機控制單元 J623 故障
    5. 車速傳感器不正常(即 J104 故障)
    6. 冷卻風扇控制單元 J293 及其線路故障

    五、根據以上分析，對此故障進行診斷和排除。
    a. 從數據流中看到，風扇控制1 的占空比為77.3%，這個控制信號由發動機控制單元J623和冷卻風扇控制單元 J293 發出。將 J293 斷開，故障仍沒有解決，并且其線路正常，可確認 J293 工作正常。
    b. 從數據流中可看到， G62(發動機出口溫度)、 G83(散熱器處出口溫度)均正常，并且確認沒有開空調， J623 也沒有接收到空調開關信號。
    c. 懷疑發動機控制單元 J623 故障。更換后風扇控制 1 占空比仍為 77.3%。

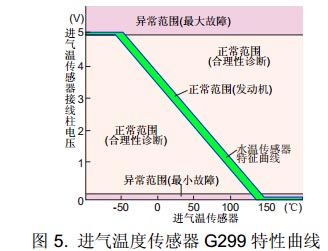

    d. 從圖 5 可看到，進氣溫度 G42 是 21℃；車速為 0；空調壓縮機處于關閉狀態，沒有向發動機系統發出請求冷卻風扇工作的信號。


    e. 根據圖 4，在 G70 中帶有 G299(進氣溫度傳感器 2)，作為內部計算進氣溫度，并且數據流不提供此數據，有故障時不一定報故障碼(與發動機控制單元軟件版本號有關)。更換 G70 后故障仍沒有解決。但當對 G70 電路進行檢測時，發現 G70 的 1 腳-G299進氣溫度傳感器 2 的信號線斷路。修復后，故障解決。
