一輛行駛里程約1.2萬km，裝備1.8TSI缸內直噴發動機的2013年大眾邁騰B7L轎車。用戶反映：該車行駛時急加速動力不良，同時儀表板上EPC燈報警。

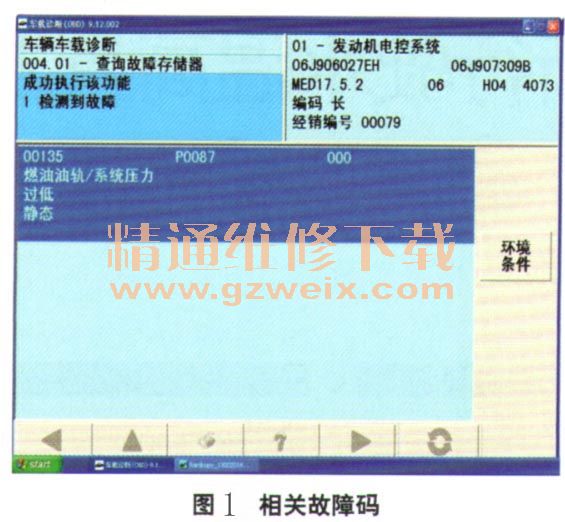

    檢查分析：進廠后，維修人員連接故障診斷儀VAS5052A進行檢測，在發動機控制單元內存儲了1個故障碼：00135P0087—燃油油軌／系統壓力過低靜態（圖1）。清除故障碼，急加速行駛一段路程后，故障碼再次出現。

    根據故障碼內容分析導致該故障的可能原因如下；低壓燃油管路故障、電子油泵及濾清器故障、油泵控制單元或控制電路故障、燃油壓力調節閥N276及控制電路故障、發動機控制單元故障。
    依據之前維修同類故障積累的經驗，電子燃油泵控制單元、電子燃油泵及高壓泵損壞的故障概率較高，于是維修人員首先更換了電子燃油泵和燃油泵控制單元，然后連接VAS5052A診斷儀進行試車。各工況下勻速行駛車輛一切正常，當急加速時故障再次出現：EPC燈點亮，發動機異常抖動，最高轉速不到3 000 r/min。此時，讀取發動機數據流第140組3區燃油系統高壓油壓數據為0.4 MPa（圖2），而正常車輛燃油系統高壓油壓為4～15 MPa。隨后，檢查燃油系統低壓油壓為0.6 MPa，因此證明低壓燃油系統沒有故障。

    根據高壓油泵工作原理，如果高壓泵燃油調節閥損壞，高壓油壓為0.7 MPa左右，而該車高壓油壓低于低壓燃油系統油壓。根據高壓油泵的工作原理：高壓燃油系統油壓通過安裝在燃油泵上的壓力控制閥N276來進行調節。在噴油過程中，發動機控制單元根據計算出的供油始點，向燃油壓力控制閥N276發送指令使其吸合，此時針閥克服針閥彈簧的作用力向前運動，進油閥在彈簧作用力下被關閉。隨著泵活塞向上運動，在泵腔內建立起油壓，當泵腔內的油壓高于油軌內的油壓時，出油閥強制開啟，燃油便被泵入油軌內，在油軌內形成穩定的高壓燃油壓力，此壓力由壓力傳感器識別并將信號傳送給發動機控制單元。通過讀取數據流01-08-140組3區的燃油壓力數據，可以判斷高壓油壓是否正常。
    通過對燃油高壓建立過程的分析，維修人員判斷導致燃油供給系統高壓過低的原因如下：凸輪軸驅動裝置損壞、高壓泵及輸油管堵塞故障，低壓燃油系統過低、高壓泵燃油調節閥及線路故障、發動機控制單元故障。
    維修人員將故障車與正常車輛進行對比，將正常車輛燃油壓力控制閥N276插接器拔掉，燃油油壓也有0.7 MPa左右，但該車出現故障時高壓油壓只有0.4 MPa，明顯低于低壓燃油油壓。檢查凸輪軸驅動凸輪正常，無變形與異常磨損，懷疑高壓泵進油口堵塞，更換高壓油泵故障依舊。最后鎖定為高壓泵輸油管單向閥故障，于是拆下高壓泵輸油管檢查單向閥是否損壞，在拆卸中發現高壓泵輸入口處有一個圓錐型鐵塊（圖3）。

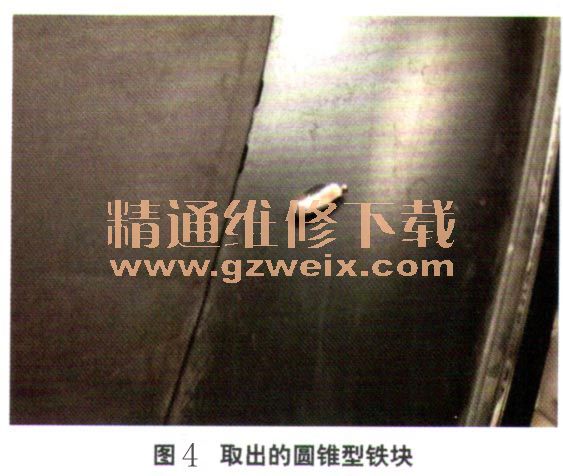

    故障排除：取出鐵塊后檢查單向閥工作正常（圖4），重新安裝高壓泵輸油管，對車輛進行路試，故障排除。

    回顧總結：由于高壓泵輸油管內有異物，該異物尺寸遠大于單向閥內部孔徑。起初異物距離高壓泵進油口較遠且成不規則形狀，不至于完全堵塞進油管。車輛雖供油不暢，尚能保持系統油壓，不至于EPC燈報警。隨著車輛不斷使用，異物隨著燃油流動方向緩慢移動位置，直到進入高壓泵進油口，加速時異物完全堵塞高壓泵進油口，從而出現發動機加速不良，儀表EPC燈報警故障。
    日常維修工作中，維修人員檢查高壓系統與低壓系統油壓時，容易忽視高壓系統與低壓系統相連接的部位。燃油表測量燃油油壓顯示的是燃油表到燃油泵之間的系統油壓。例如該車高壓泵輸油管堵塞或者輸油管內部的單向閥堵塞，均會造成燃油表測量顯示油壓正常，而實際高壓油泵無法建立高壓的故障現象，最終誤導維修人員正確的故障診斷思路。
    相關資料：2014年最新大眾原廠維修信息系統ELSA 5.1
