一輛配置BGC發動機的大眾帕薩特領馭轎車。該車發動機無法啟動。該車在頭一天因?yàn)?a target="_blank" href="http://www.mqzt.com.cn/article/zt-auto1/index_1.html" class="UBBWordLink">無法啟動更換了供電繼電器，但是停放一個晚上之后，車輛再次啟動不了。
    故障診斷：使用診斷儀進入系統讀取故障碼，看能否從故障碼的指向中發現蛛絲馬跡，不過遺憾的是發動機系統競?cè)粺o法進入，嘗試進入其他系統，發現儀表系統存在和發動機控制單元無法通信的故障碼。
    無法進入發動機系統而其他系統能正常進入，這個故障相對比較簡單，不外乎發動機控制單元的供電線路、搭鐵線路、通信線路以及控制單元本身4個方面問題，接下來工作就圍繞這4個方面進行檢查了。
    本著先簡后難的維修思路，先檢查發動機控制單元的供電和接地。查看電路圖，該車發動機控制單元有兩條供電線路，分別為30號常供電和15號供電。30號供電自中央電器底板的正極螺栓連接點（30）經T 10h/4插頭分為兩路，一路到主繼電器J271的1號和2號針腳；一路到發動機控制單元J220的T121/62號針腳。15號供電的走向從點火開關D/15針腳經保險絲S7分為兩路：一路經插頭T 10e/4到發動機控制單元J220的T121/3針腳，另一路分別接到制動燈開關和離合器踏板開關以及ABS控制單元。接地線走向是在前擋風玻璃下擱板左側有一個接地點，發動機控制單元J220的T121/1和T121/2針腳分刊連接至該接地點搭鐵。

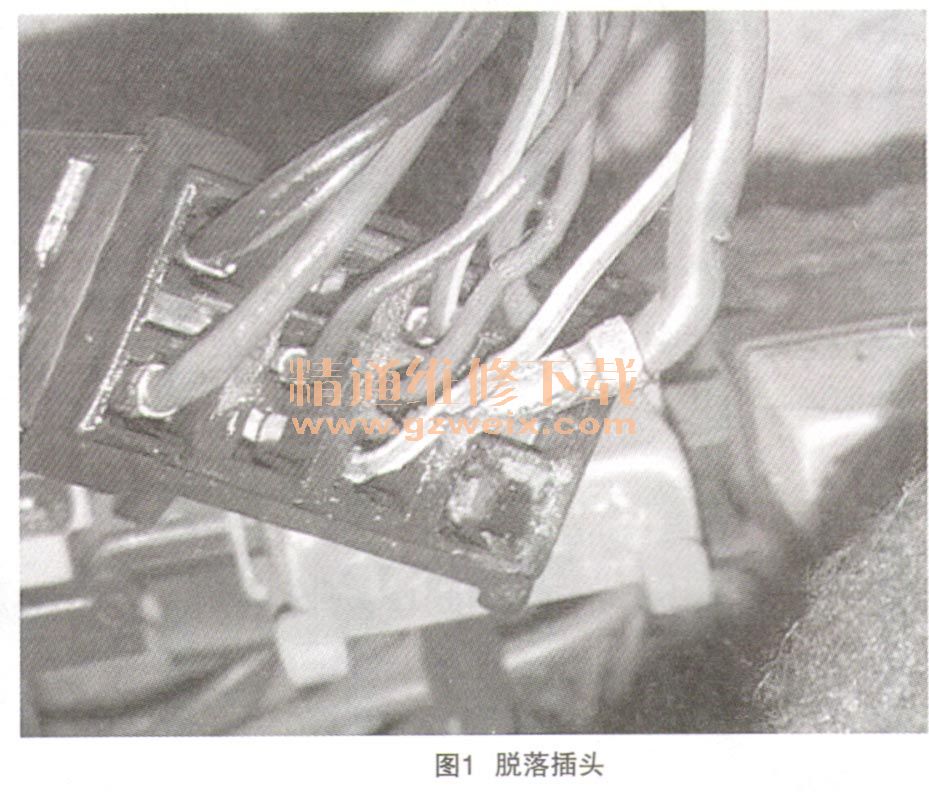

    根據電路圖打開發動機艙內的發動機控制單元防護罩，拔下J220的插頭，測量J220的T121/1和T121/2到車身搭鐵的電阻值正常。接下來測量J220的T121/62的30號供電和J220的T121/3的15號供電一也正常。插上J220的插頭，打開點火開關，發現診斷儀又能進入到J220，組合儀表內發動機控制單元無通信的故障也變成一了偶發，啟動發動機后順利著車。在發動機運行狀況下，用手輕輕拉扯發動機防護罩內的線束，當拉扯到T10/b插頭時，發動機馬上抖動起來，停止拉扯后，發動機又運行平穩。關閉點火開關，斷開蓄電池負極電纜，拔下T10/b（黑色）插頭，發現其針腳內有銅銹，查看T 10/b插座，其針腳也生有銅銹，仔細對其針腳進行處理，去除針腳上的銅銹，插上插頭，接上蓄電池負極電纜，啟動發動機，發動機徹底不能著車。重新測量發動機控制單元J220的T121/62針腳30號供電電壓是0，T121/3針腳15號供電電壓是12V屬于正常。拔下插頭，測量T 10/b插座第4針腳電壓也是0。拆下駕駛員側下飾板，輕拉T10/b插座第4針腳紅色線束，線束直接從插座上脫落下來（如圖1所示），看來故障點就在這里。

    繼續檢查發現，此線束上有防凍液的痕跡，拆下T 10/b插座，發現T 10/b插座被嚴重腐蝕，這里的冷卻液是從哪里來的呢？觀察發動機防護罩又沒有進水的痕跡，查看電路圖，發現冷卻液不足顯示開關（F66）的T3CC/1針腳線束（藍／黃）連接到T10b/7針腳，會不會因F66內部泄漏（F66集成在冷卻液膨脹壺里），冷卻液順著T3CC/1針腳線束（藍／黃）浸到T10b/7針腳，導致T10b（黑色）插座進水。擰下冷卻液膨脹壺的3顆固定螺絲，拔下冷卻液不足開關（F66）插頭，發現插頭里面果然有不少冷卻液，至此故障點很明顯了，是因?yàn)槔鋮s液不足顯示開關F66內部不密封，導致防凍液沿著其線束流入T10/b插座，從而導致插座內部被腐蝕，影響了給發動機控制單元的供電了。
    故障排除：更換冷卻液膨脹壺，將生銅銹的針腳處理干凈，使用線束修理套件VAS 1978B修復損壞的插頭，處理完畢后，故障排除。

相關資料：2017年7月大眾、奧迪原廠維修信息系統ELSA 6.0
