一輛行駛里程約10.6萬km、搭載型號為L(zhǎng)FW的發動機的2015年別克GL8。該車因發動機輕微抖動、發動機故障燈常亮而進廠檢修。
    故障診斷：據駕駛?cè)朔从常�該車前幾天才在我廠維修過，但出廠后沒幾天故障現象再次出現。維修人員針對客戶反映的問題對車輛的故障現象進行驗證，接通點火開關，嘗試啟動發動機，發動機順利啟動著機，但發動機怠速時有輕微抖動，而加速時無明顯異常。
    連接故障檢測儀讀取故障代碼，在發動機控制系統內讀取到2個故障代碼，分別是“P0171燃油修正系統貧化，缸列1”和“P0174燃油修正系統貧化，缸列2”。
    查看該車的維修記錄，上次維修時更換了汽油濾清器、火花塞和空氣濾清器，清洗了節氣門，并用免拆清洗的方式清洗了噴油器。經詢問當時負責維修該車的維修人員得知，當時故障檢測儀讀取到的故障代碼也是“P0171”和“P0174”，在讀取數據流時發現燃油系統的燃油壓力偏低，只有約320 kPa，于是就執行了上述維修項目，此外，維修完畢后還對車輛進行了路試，發動機故障燈沒有點亮，認為故障已排除，就交了車。

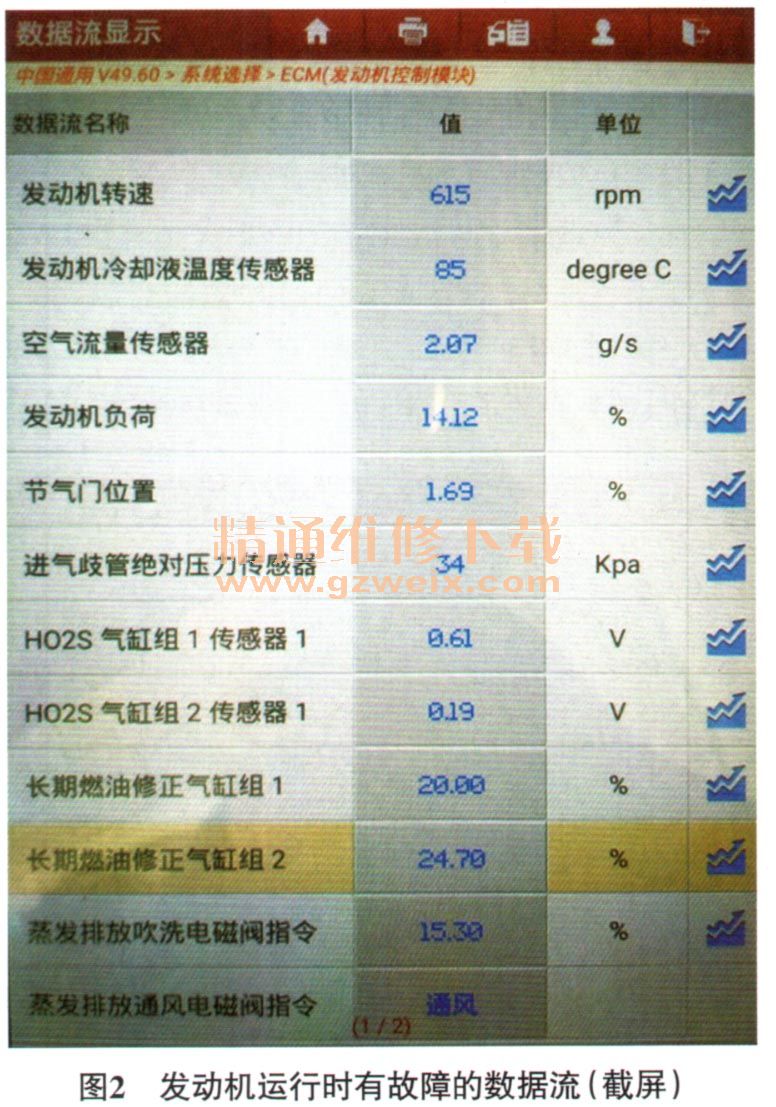

    了解了情況后，維修人員首先通過故障檢測儀對該車的燃油壓力進行檢查，讀取到的數據流如圖1所示，燃油壓力為399 kPa，在正常范圍內（燃油壓力的參考值為380 kPa～410 kPa），說明燃油壓力沒有問題。用故障檢測儀讀取發動機控制單元的數據流，發動機怠速時的數據流如圖2所示，長期燃油修正氣缸組1的數據顯示為20%，長期燃油修正氣缸組2的數據顯示為24.7%，空氣流量傳感器（MAF）的數據顯示為2.07 g/s，進氣歧管絕對壓力傳感器（MAP）的數據顯示為34 kPa。從發動機怠速運轉時的數據流可以看出，混合氣過稀是觸發發動機控制單元存儲故障代碼“P0171”和“P0174”的主要原因；空氣流量傳感器（MAF）的數據有些偏低（怠速時空氣流量傳感器數據的參考值約為3.5 g/s）；進氣歧管絕對壓力傳感器（MAP）的數據基本正常（怠速時氣歧管絕對壓力傳感器數據的參考值為32 kPa～35kPa）。根據發動機的數據流，結合故障代碼進行分析，判斷故障原因可能是發動機進氣系統漏氣、進氣系統相關傳感器故障、相關線路故障等。



    本著由簡到繁的故障診斷原則，維修人員決定先對進氣歧管外部進行檢查，并未發現進氣軟管存在破裂、松動和漏氣等現象。嘗試將化油器清洗劑噴灑在進氣歧管外部各處，發動機運轉情況無相應變化，基本排除進氣管路存在泄漏的可能。發動機的進氣管路沒有查出問題，推測問題可能出在與進氣歧管相連的各個系統，如燃油蒸發控制系統（EVAN、廢氣再循環系統（EGR）、曲軸箱強制通風系統（PCV）和制動真空助力器等。
    維修人員首先拆下EVAP系統活性炭罐與活性炭罐電磁閥之間的軟管，當用手堵住活性炭罐電磁閥一側軟管的接口時，明顯感覺到有真空吸力，且發動機怠速恢復平穩，各數據趨向正常。此時活性炭罐電磁閥仍有“嗒嗒”的工作聲，但手上卻感覺不到真空吸力的變化。維修人員拔下活性碳罐電磁閥的導線連接器，做進一步檢查，發現活性炭罐電磁閥斷電后，其真空軟管處仍有真空吸力，說明活性炭罐通往進氣歧管的軟管始終是暢通的，由此可以斷定，活性炭罐電磁閥卡滯，無法關閉（正常情況下活性炭罐電磁閥應為常閉狀態）。
