涉及車型：搭載1.8T發動機的廣汽傳祺GS5運動型多功能車
    通報內容：以上部分車型需要更換為輕量化水泵（圖1），具體的操作步驟如下。

    1．所需工具
    此次操作所需工具主要包括：曲軸正時齒輪扳手、正時皮帶張緊器調節裝置、正時齒輪固定工具、活塞上止點調整工具、凸輪正時固定工具以及百分表。
    2.操作方法
   （1）斷開蓄電池負極導線，排放冷卻液；拆卸發動機上護板；拆卸車輛右前輪、輪眉以及擋泥板。
   （2）松開中冷器軟管連接節氣門的卡箍，并將中冷器軟管移向翼子板方向（圖2）。
   （3）拆卸轉向系統儲液罐并將其移向一邊（不斷開其管路連接），移動前務必保證其蓋子擰緊，不能泄漏（圖3）。
   （4）用16號扳手沿圖4“箭頭”方向扳動附件張緊輪，直至多楔帶松到可以取出為止，之后取出多楔帶；旋出固定螺栓，取出附件惰輪（擰緊力矩：50±5 N·m）；旋出固定螺栓，取出附件張緊輪（圖5）；旋出曲軸減振皮帶輪固定螺栓，取出曲軸減振皮帶輪（圖6，擰緊力矩：25±3 N·m ）。

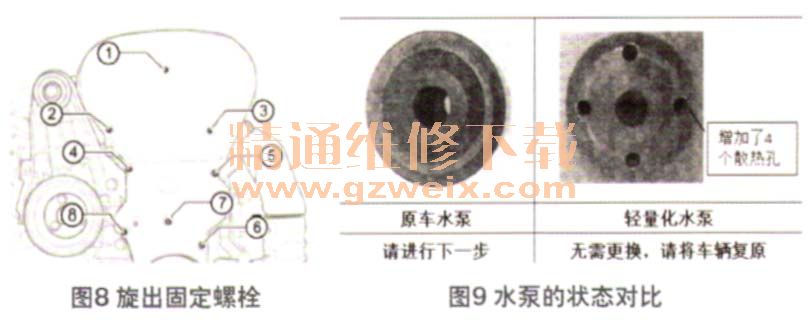

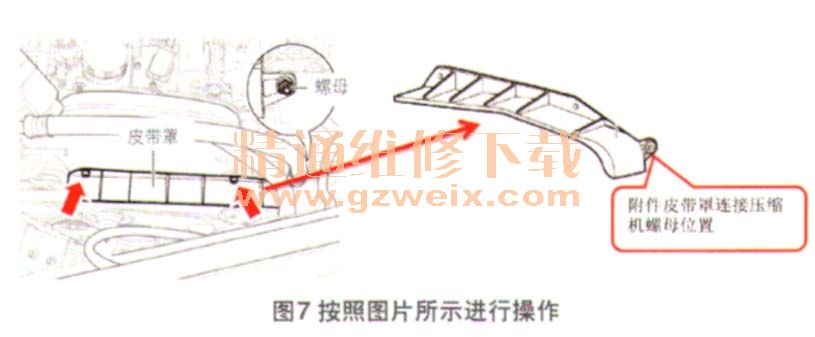

   （5）拆卸氣門室蓋罩；如圖7所示旋出固定螺栓，旋出螺母，取出附件皮帶罩；如圖8所示旋出標注的8根固定螺栓，取出正時皮帶罩（擰緊力矩：9±1 N·m）。



   （6）確認水泵的新、舊狀態（圖9）。
   （7）旋松固定螺母，松開正時張緊輪，取出正時皮帶；旋出固定螺栓，取出正時皮帶右罩（圖10，擰緊力矩：9±0.9 N·m）。
