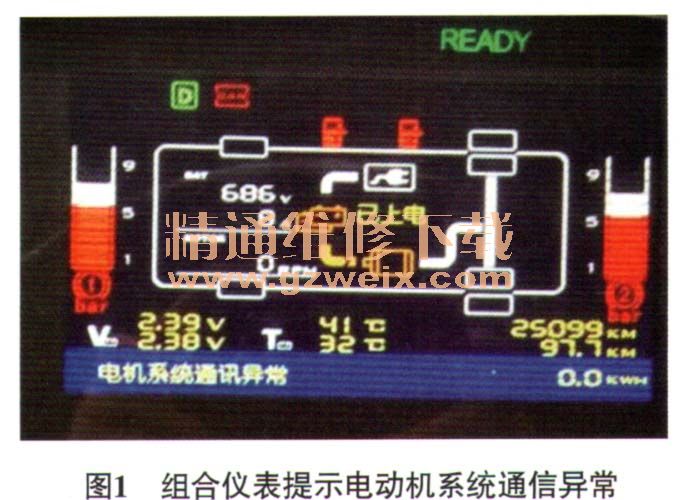

一輛青年JNP6123BEV型純電動客車以一定車速行駛時，驅動電動機抖動，同時組合儀表提示電動機系統通信異常（圖1）。

    故障診斷：連接電動機控制器參數編程器（圖2），輸入U(xiǎn)1-00功能參數，讀取最近一次故障，顯示故障代碼為46，含義為通信異常，由此推斷電動機控制器與驅動電動機間的通信線路異常。

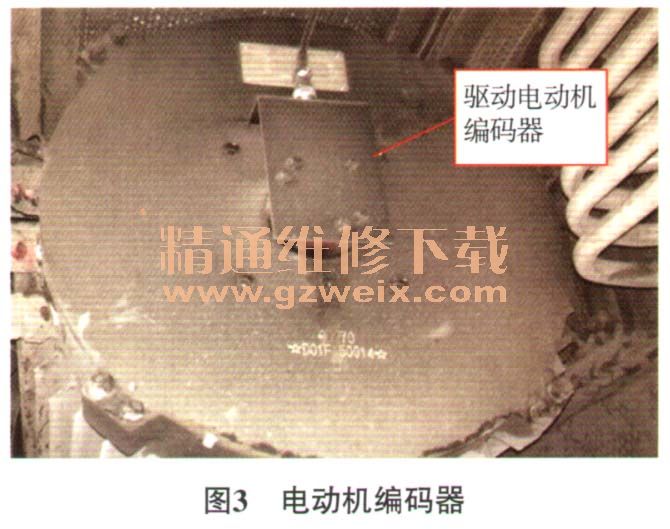

    檢查驅動電動機后部電動機編碼器（圖3）的導線連接器，導線連接器連接可靠，無異常；JIGQ著電動機編碼器線檢查，線路無斷裂、破損等異常現象。

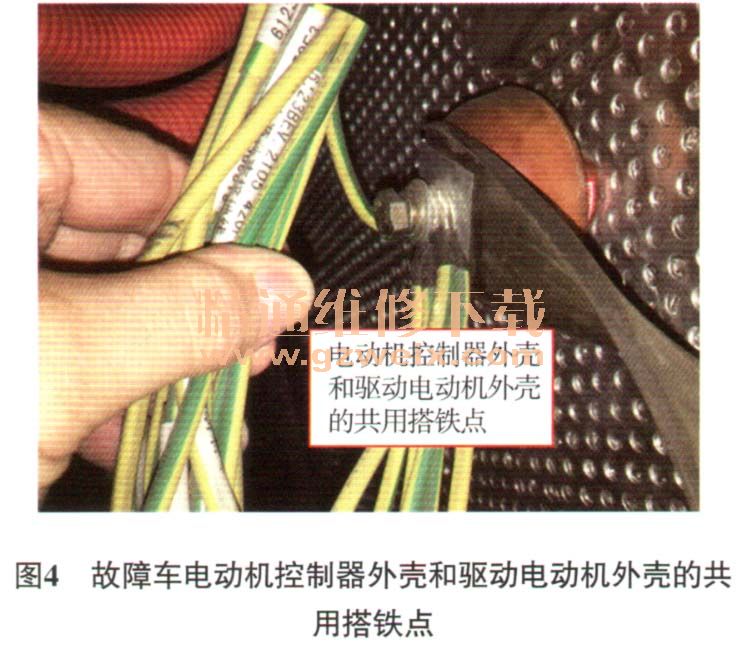

    詢問該車生產廠家，生產廠家反映該車出廠時，電動機控制器外殼搭鐵線和驅動電動機外殼搭鐵線均連接至同一個搭鐵點（圖4），只需將驅動電動機外殼搭鐵線改接至電動機控制器外殼上的搭鐵接線柱（圖5）即可，這樣可以減少驅動電動機工作時對電動機控制器通信線路的干擾。

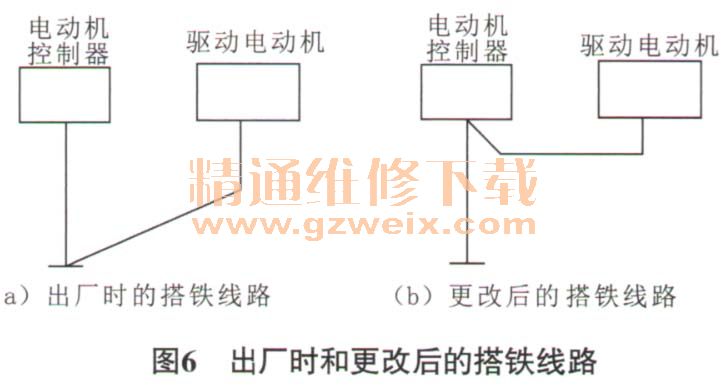

    排除方法：按圖6更改電動機控制器外殼和驅動電動機外殼的搭鐵線路。
