一輛陜西汽車集團生產的德龍X3000牽引車，整車型號為SX4250XC4Q2，配備濰柴WP13550E501發動機，駕駛員反映該車出現啟動無反應的故障現象。

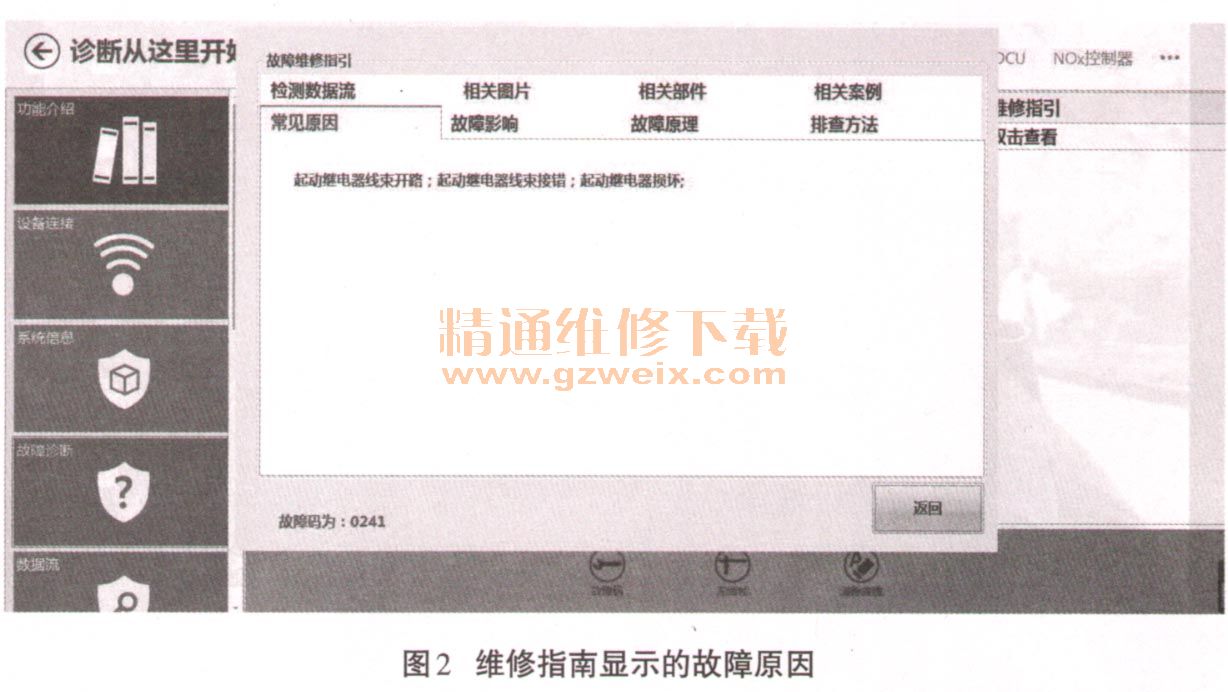

    故障診斷：根據駕駛員反映的現象，首先驗證故障的存在，打開點火開關，發現EDC診斷指示燈閃一下就熄滅，此時EDC停機指示燈點亮。根據儀表盤的異常指示，可以判斷EDC 17記錄了發動機故障。首先連接濰柴智多星II、通過診斷儀讀取故障碼（如圖1所示），診斷儀顯示故障碼編號為0241、故障碼描述為啟動機驅動無負載，故障碼狀態顯示為當前故障。通過雙擊查看維修指南顯示故障的常見原因?yàn)椋簡��?dòng)繼電器線束開路、啟動繼電器線束接錯、啟動繼電器損壞（如圖2所示），通過故障的指引可以看出，故障原因在啟動繼電器及其線路上。

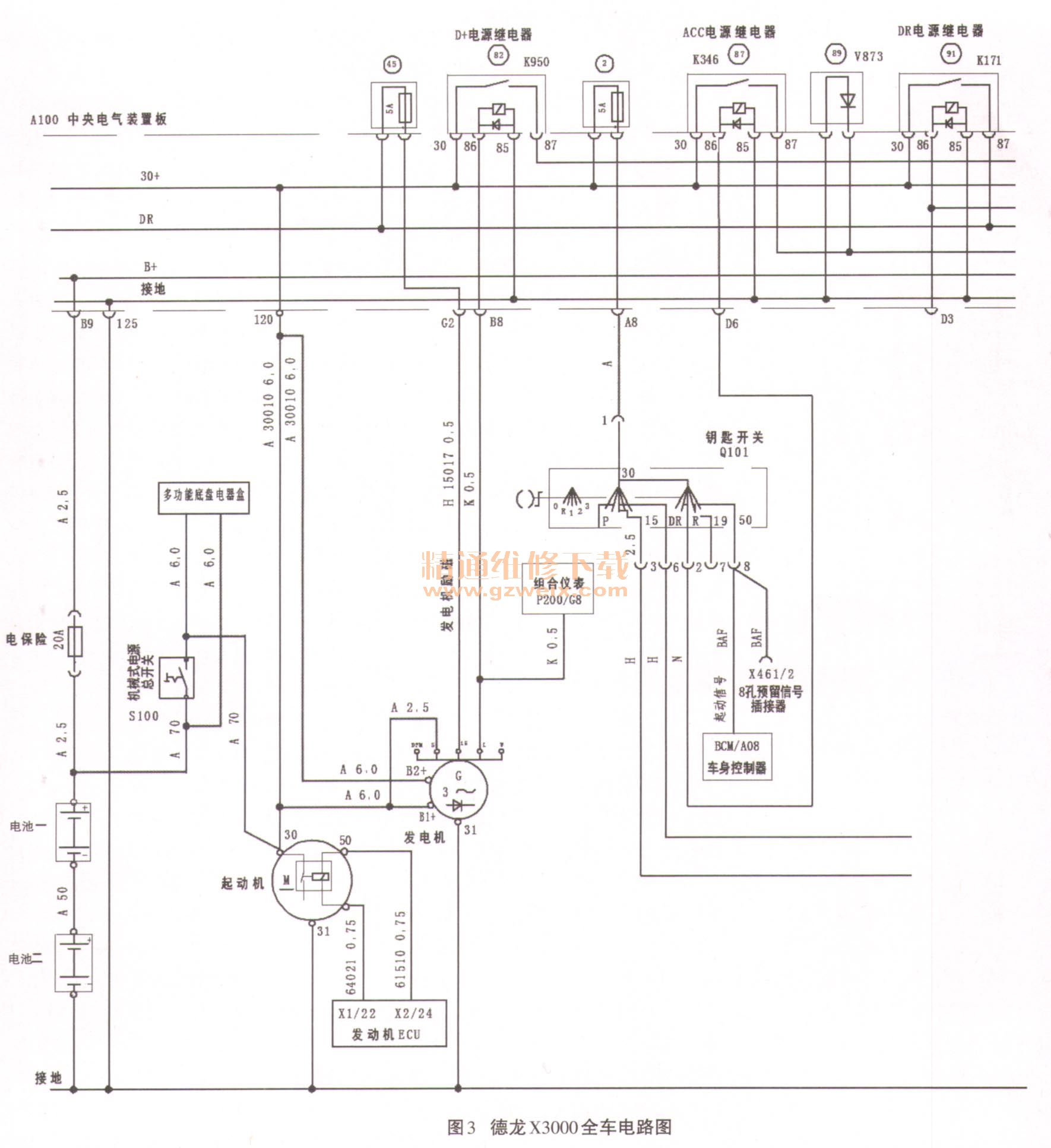

    接下來查閱陜汽德龍X3000全車電路圖（如圖3所示），鑰匙開關Q101置于啟動擋時，電源24V的電流便通過機械式電源總開關S 100→②號位的5A保險絲→鑰匙開關Q101的1＃接線柱→鑰匙開關Q101的8#接線柱→車身控制器BCM的A08端子。啟動信號輸入BCM，通過數據通信，發動機ECU的X2/24輸出24V工作電壓，給啟動繼電器的線圈供電，再通過64021 0.75mm2的導線回到發動機ECU的X1/22構成回路，此時線圈通電產生磁場，觸點吸合，接通啟動機主電路，啟動機帶動發動機運轉。

    通過對電路的分析，接下來就是斷開車身控制器BCM，將點火開關置于ST擋，測量車身控制器BCM的A08端子電壓為24V，由此判斷啟動信號輸入給車身控制器BCM。然后重新連接車身控制器BCM，再拔下啟動繼電器插接器，閉合點火開關，測量插接器2個端子的電壓值分別為24V的工作電壓和3.5V自檢電壓，由此判斷控制啟動繼電器的發動機ECU正常，而且啟動繼電器與發動機ECU之間的線路連接正常，剩下的問題就是測量啟動繼電器本身。用萬用表測量啟動繼電器線圈，阻值為∞，異常。
    故障排除：根據測量數據判斷故障點為啟動繼電器故障，線圈斷路或者線圈內部與接線柱的連接脫焊。更換新的啟動繼電器，測量線圈阻值為14.8Ω，正常，繼電器線圈通電測試，觸點阻值0.1Ω，正常。更換性能完好的啟動繼電器，再次啟動車輛，發動機正常運轉。至此故障排除。

    故障總結：?jiǎn)��?dòng)機不工作的原因可能是啟動機自身的機械故障造成的，為什么沒有對啟動機進行換件來排除啟動機故障呢？原因就是通過儀表盤的EDC診斷指示燈的閃爍和EDC停機指示燈的常亮來判斷是發動機ECU控制系統線路問題。從電路圖上可以看出，啟動繼電器的觸點電路是從蓄電池到繼電器觸點，再給啟動機供電，發動機ECU并沒有在其線路上參與。所以整個故障排除的重點在電控系統，從啟動信號輸入、發動機ECU指令的輸出以及ECU控制啟動繼電器的線圈電路上入手，最終通過部件的測量找到故障點。電路圖的識讀和故障現象的辨認，也要通過深刻的剖析才能使故障診斷少走彎路。
