CZ150型電力綜合保障車配備雙機組150 kW發電機，該車具有發電容量大、自動化程度高、操作簡單等特點。在單臺機組輸出功率不夠的情況下，2臺機組還可以并車供電以滿足更大的負載使用。該車整體外觀見圖1。

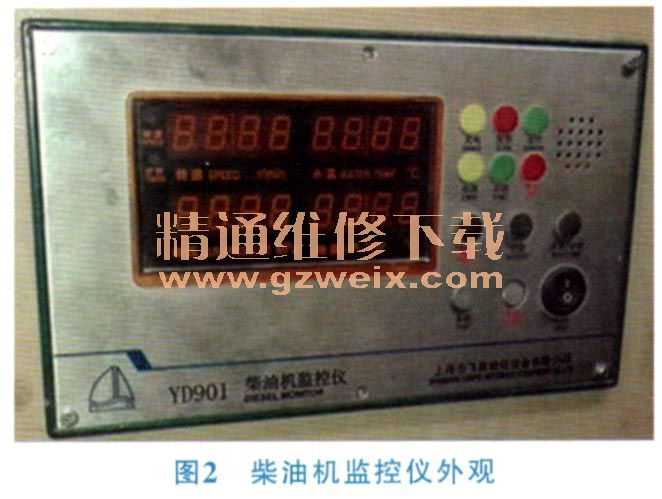

    該機組配備YD901型柴油機監控儀，此監控儀可對柴油機的轉速、水溫、油壓、油溫等信號實時監測，通過監控儀可對柴油機進行啟停和預熱等操作，其安裝于電控箱外部面板，通過線束與電控箱內部連接。柴油機監控儀外觀見圖2。

    該車駕駛員兼操作員反映監控儀操作控制功能失效，不能通過監控儀對機組進行啟停，但各路監測信號功能基本正常，多次請專業人員進行維修均未修復，最后只得在電控箱面板上外加了一個啟動按鈕。按鈕控制啟動接觸器，再接通起動機啟動柴油機，以滿足應急使用，而停機熄火時需要手動搬動調速器拉桿強行熄火。這種改動只能臨時應急使用，無論從操作安全性上還是從機組運行的可靠性上來說都存在很大的隱患，要想徹底解決問題，必須排除監控儀和線路的故障，恢復監控儀的所有監控和操作功能。

故障檢查：該車由2臺配置完全一樣的機組組成，通過操作運行另外一臺正常完好的機組，基本熟悉了該監控儀的功能，又查閱分析了該車自帶的圖紙資料，最后通過對比測試2臺機組的方法，確定監控儀本身不僅存在故障，而且外部線路也不正常。為徹底梳理清楚柴油機監控儀和電控箱內部設備器件之間的連接關系，全部拆除掉后期應急使用而更改添加的部分器件及線路，對照?qǐng)D紙熟悉了電控箱內部各個元器件及設備的功能作用，特別是ESD5500E速度控制器的接線部分。
