為了及時準確的排除商用車電控柴油機不能起動的故障，我們首先分析有哪些原因?qū)е?a target="_blank" href="http://www.mqzt.com.cn/article/zt-auto1/index_1.html" class="UBBWordLink">無法起動。因為各類車型的控制原理和控制系統有所不同，所以我們在分析電控柴油機無法起動的原因時，應始終圍繞電控柴油機正常起動應具備的條件這一依據來分析。
    常見的電控柴油機正常起動應具備的條件：起動系統正常；燃油供給系統正常；同步信號正常；機械裝配及間隙正常；控制系統正常。
    本文根據EDC 17CV44博世電控柴油機電子控制系統的特征，分析該款電控系統柴油機導致不能起動的典型原因。

      一、故障診斷方法
      電控柴油機與機械泵柴油機相比，增加了電控系統，無法起動的部分故障會以故障碼形式存儲于ECU中，這些故障包括燃油供給系統、傳感器、線束、執行器故障。無法起動故障診斷方法相比機械泵柴油機有所不同。常見的診斷步驟如下所述：
      1．初步判斷故障范圍
      根據故障現象，初步判斷是什么方面的問題（機械零部件還是用電零部件），不要盲目更換部件。
      2．讀取故障碼
      故障碼分為歷史故障和當前故障，歷史故障不影響車輛性能，通過讀取—記錄—清除—讀取—分析，確定影響車輛性能的故障點。
      3．根據故障碼排查故障
    大部分故障碼表示某個范圍有問題，而不能精確到某具體的傳感器或執行器存在問題，排查故障時要注意結合柴油機實際工作過程，整體考慮故障點。
    4．無故障碼排查
    如果讀取不到故障碼，首先檢查診斷設備與ECU通訊線束是否正常，然后根據數據流及經驗進行分析判斷。

    二、柴油機無法起動
    1．起動電路故障
    起動開關、整車線束接插件未接好或者線路斷路、短路問題。檢查接插件的安裝，使用萬用表按照線路圖檢查線路的通斷。
    典型案例：
    有1輛運行5.7萬km，配置EDC 17CV44博世系統、6缸柴油機的商用車，起動時，車輛沒有任何反應，起動機不轉。嘗試多次起動，起動機都沒有反應。
      診斷步驟：
      （1）讀取故障碼信息：無任何故障碼。
      （2）鑰匙轉至ON擋的瞬間，查看儀表盤上的OBD故障指示燈、機油壓力指示燈等是否有正常自檢，用于確認ECU是否工作。經確認，ECU正常工作。

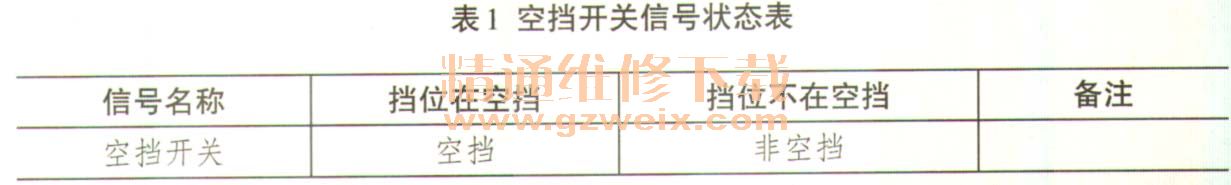

      （3）連接故障診斷儀，讀取數據流，發現空擋開關狀態異常。如表1所示，變速器擋位在空擋時，應顯示“空擋”，數據流中居然出現“非空擋”。空擋開關電路圖如圖1所示。
