玉柴YC4D130-30電控柴油機裝配國產的南岳衡陽電控單體組合泵系統（以下簡稱衡陽單體泵），該系統屬于第2代時間控制式電控柴油噴射系統。電控單體組合泵系統為外掛的單體泵方式，將單體泵安裝在一個泵箱中，它有著直列泵類似的安裝方式及接口，不用改動發動機的缸體。

        衡陽單體泵系統由組合泵、噴油器、高壓油管、各傳感器、線束、電控單元ECU等組成，如圖1所示。其工作原理： 在系統上電后，由系統的各傳感器采集如水溫、發動機轉速、進氣壓力及溫度等信號，以便ECU判斷目前發動機所處的工況（停機、起動、怠速、加速）及駕駛員的操作意圖，并通過控制執行器的狀態，即單體泵電磁閥的開閉，進而控制各缸高壓燃油的供給，以改變或維持發動機的工況。

        衡陽單體泵系統電控系統包括電控單元ECU、電子油門踏板傳感器、曲軸位置傳感器、凸輪軸位置傳感器、水溫傳感器、燃油溫度傳感器、進氣壓力及溫度傳感器、單體泵電磁閥、發動機線束及主繼電器等。

        本文結合實際中遇到的故障案例，分析電控系統對發動機工作狀況及起動性能的影響。

       1 案例1
        故障現象 一輛江淮客車，型號為HK6761G1，由合肥江淮客車有限公司生產，出廠日期為2011年12月，裝配YC4D130-30發動機，現已行駛76000km。該車在正常行駛過程中發動機突然熄火，駕駛員將車輛停穩后，重新起動車輛，發現起動機拖轉有力，但是發動機無著火跡象。

        故障檢查與分析 到現場檢查后發現，起動鑰匙打到ON檔時，發動機指示燈不亮。在發動機電控系統正常的狀態下指示燈應常亮2s（電控系統自檢）后熄滅。指示燈不亮說明發動機電控系統未進入工作狀態。

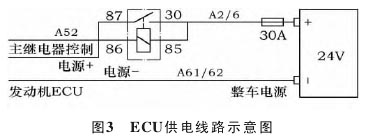

        此種故障有兩種可能，一是ON檔起動信號未進入電控單元ECU（圖2），所以電控系統不工作；二是電控單元ECU供電線路（圖3）異常，導致電控系統無法工作。

        在電控系統正常的狀態下，接通起動鑰匙至ON檔，整車電源24V通過5A熔斷絲，經發動機A30號線進入電控單元ECU，ECU接收到此起動信號后，控制A52號線搭鐵以使主繼電器閉合，整車電源通過30A熔斷絲及主電器進入ECU，ECU上電后點亮發動機指示燈，并對電控系統進行自檢，自檢完成在沒有故障的前提下，熄滅發動機指示燈，系統進入待起動狀態。

        在接通起動鑰匙至ON檔后發動機指示燈不亮，說明電控系統工作不正常。首先檢查5A及30A熔斷絲，熔斷絲正常未燒毀。接著找到主繼電器，反復接通斷開起動鑰匙，主繼電器沒有吸合時的”吧嗒” 聲，將車上同型號的前照燈繼電器調換試驗后，系統正常。

        故障排除 拆檢繼電器，發現繼電器內部已經進水燒毀（圖4），繼電器不吸合導致ECU不上電，所以電控系統不工作，因此發動機無法起動。
