制動性能是汽車的主要性能之一，直接關系到行車安全。重大的交通事故往往與制動距離太長、緊急制動時發生側滑等息息相關，裝有防抱死制動系統（ABS）的車輛能夠很好地保持車輛行駛的穩定性，有效避免緊急制動時側滑情況的發生。
    汽車的制動按介質來區分有液壓制動方式和壓縮空氣制動方式，前者多用于轎車，后者多用于客車和貨車。氣壓制動系統具有結構簡單、工作可靠、產生的制動力矩大、壽命長等優點，所以廣泛應用于中重型汽車上。

    一、氣壓ABS的組成和控制原理
      （一）ABS的作用
    防抱死制動系統ABS （Anti-lock Braking System）加裝在汽車傳統制動系統之上，其功用是在汽車進行緊急制動和在易打滑路面進行常規制動時，能迅速而精確地檢測出各車輪的滑移率，通過ABS電控單元（ECU）的分析、運算和控制，適時調節制動壓力，控制各車輪的滑移率，保證車輛行駛中每個輪胎都能產生足夠的制動力和側向力，以達到縮短制動距離和維持車輛制動時方向穩定性的目的。
      （二）氣壓ABS的組成
東風EQ 1120GA（天錦）型運輸車采用德國威伯科（WABCO）公司設計的D型氣壓ABS。氣壓ABS是在常規氣壓制動系統的基礎上，增設一個電子控制系統，其組成如圖1所示。

    常規氣壓制動系統的總成結構在這里不做介紹，這里只介紹ABS電子控制系統。ABS電子控制系統主要由ABS電控單元（ECU）、齒圈（信號盤）、輪速傳感器、電磁閥（制動壓力調節器）、ABS指示燈、ABS診斷開關等裝置組成。該車ABS系統為四傳感器和四通道控制，即4S/4M （4個傳感器和4個電磁閥），控制方式為前輪和后輪獨立控制。東風EQ 1120GA運輸車氣壓ABS控制電路如圖2所示。

    1．輪速傳感器
    輪速傳感器的作用是為ABS電控單元提供輪速信號，檢測車輪運動狀態，ECU依此判定車輪有無抱死傾向，從而實現對車輪的制動力調節。

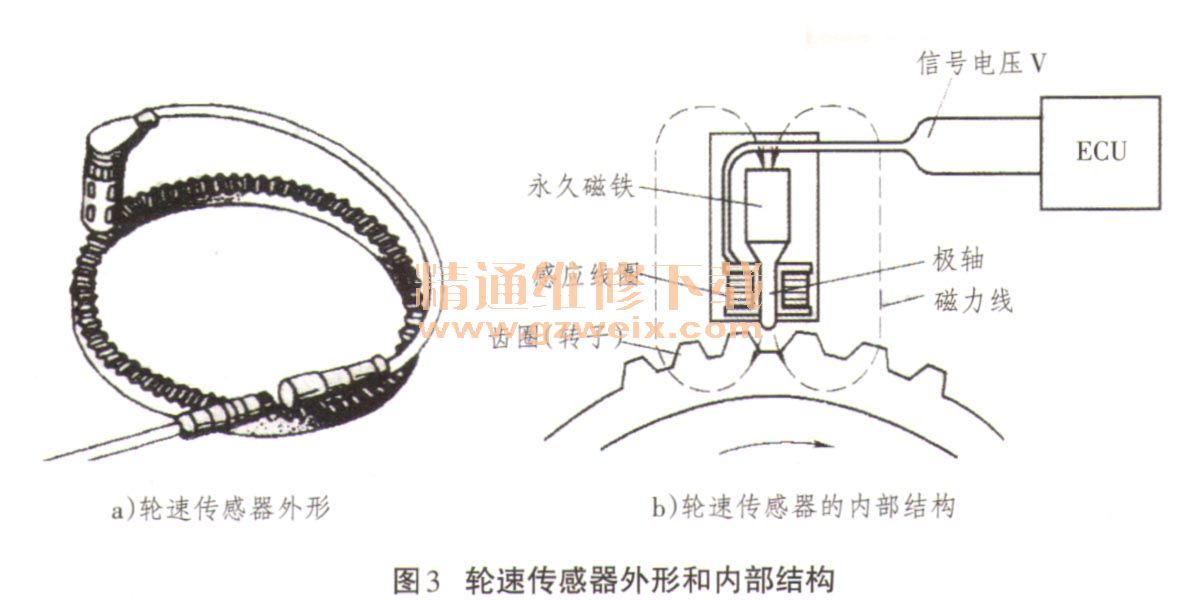

    輪速傳感器為電磁感應式，由傳感器和齒圈轉子組成。傳感器由極軸、永久磁鐵、感應線圈組成。永久磁鐵的磁通通過齒圈構成回路。傳感器為靜止部件，安裝在車輪附近的靜止部件（如轉向節、半軸套管等）上，不隨車輪轉動。如圖3所示的輪速傳感器安裝在齒圈的上方。
