一輛CA1092型載貨汽車在啟動時駕駛員將啟動鑰匙打到啟動擋，啟動系統沒有任何動作和響聲，反復多次仍未將車啟動起來，經初步判斷該故障為啟動系統故障。
    故障原因分析：面對該故障，我們沒有急于檢測或更換啟動系的零部件，而是對其電路進行分析。

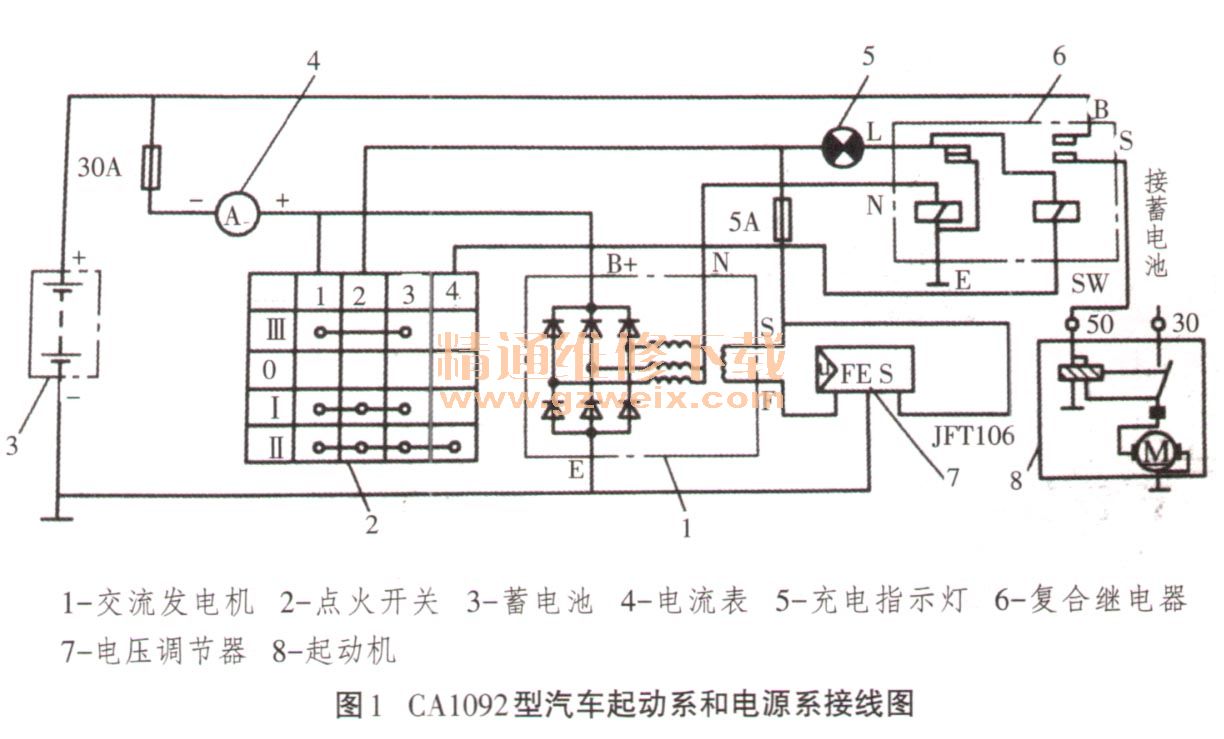

    圖1中復合繼電器6由保護繼電器和啟動繼電器組成，常閉觸點和磁化線圈組成保護繼電器，作用是防止發動機運轉時誤操作啟動機；常開觸點和磁化線組成啟動繼電器，作用是啟動啟動機。點火開關2有4擋，“I”為工作擋，“II”是啟動擋，“III”是附件擋，“0”是關閉擋。

      當啟動車輛時，將點火開關打到“II”擋，此時啟動繼電器的線圈電路接通，其電路為：蓄電池正極一30A熔斷器→電流表→點火開關“II”（接線柱“1”和“4”接通）→啟動繼電器的磁化線圈→保護繼電器的觸點（閉合）→搭鐵→蓄電池負極。
    上述電路導通使啟動繼電器的常開觸點閉合，使啟動機的電磁開關電路導通，其電路為：蓄電池正極→啟動繼電器的觸點（原為常開，現為閉合）→啟動機接線柱“50” →保持線圈→搭鐵→蓄電池負極（還有→路為：?jiǎn)��?dòng)機接線柱“50” →吸引線圈→電動機內部電路→搭鐵→蓄電池負極）。
    上述啟動機的電磁開關電路導通使啟動機的主電路導通，其電路為：蓄電池正極→啟動機接線柱“30” →電動機內部電路→搭鐵→蓄電池負極。
    以上各電路都正常導通的情況下便可使電動機運轉，帶動發動機飛輪旋轉，將發動機順利啟動起來。
    點火開關松開以后，由于點火開關的“II”擋不能自我定位，所以點火開關回轉到“I”擋，啟動繼電器的線圈電路斷開，使啟動繼電器的觸點回到常開的位置，啟動機的電磁開關電路斷開，啟動機的主電路也隨之?dāng)嚅_(kāi)，啟動機停止工作，啟動過程完成。
    復合繼電器的保護功用是當發動機帶動發電機運轉并正常發電后，從發電機中性點接線柱“N”接出的電壓施加在保護繼電器線圈上，使保護繼電器的常閉觸點打開，這時，即使誤將點火開關打到“II”擋，啟動繼電器的線圈電路也不能被導通，啟動機不會運轉，防止了在飛輪旋轉式啟動機的驅動齒輪與之嚙合而可能導致的機械部件損壞現象的產生。
    通過以上分析，造成該故障現象的可能原因有以下幾條：（1）蓄電池嚴重虧電；（2）蓄電池至點火開關或點火開關至復合繼電器有斷路；（3）30A熔斷器熔斷；（4）點火開關故障；（5）復合繼電器故障;（6）蓄電池至啟動機電路斷路；（7）啟動機電磁開關故障;（8）啟動機電機故障等。
