一、刮水系統電路的組成
    東風EQ 1118/EQ2102系列汽車刮水系統主要由附件繼電器，噴水電動機、刮水電動機、刮水間歇繼電器、刮水開關等組成。
    1．附件繼電器
    受點火鎖控制，當點火鎖打到“附件擋（ACC）”或“運行擋（ON）”時，繼電器電磁線圈電路接通，產生電磁力，使繼電器常開觸點閉合，從而接通刮水系統電路。
    2．噴水電動機
      為封閉式微型永磁式直流電動機，通電后可短時定額工作，轉速較高，工作時間一般不要超過5s，安裝于洗滌液罐上，受刮水開關噴水擋控制。
    3．刮水電動機
      為小功率永磁式直流電動機，結構簡單、體積小、質量輕、省電、工作可靠、不易退磁。有1個正電刷，2個負電刷（如圖1所示），兩負電刷與正電刷之間串聯的電樞電阻不同，接通不同的負電刷，可以改變轉速。此外，刮水電動機中還有1個自動復位裝置，用于關閉刮水開關時，自動復位刮水片。

      4．刮水間歇繼電器
      主要用于控制刮水器間歇工作，且在刮水開關打到噴水擋時，噴水完畢后控制刮水器工作，使刮水片低速擺動3到4下，將洗滌液刮凈。共有6個接線端子。
    5．刮水開關
    有5個擋位，分別為：關閉擋（OFF）、間歇擋（INT）、低速擋（LO）、高速擋（HI）和噴水擋。

    二、刮水系統電路原理分析

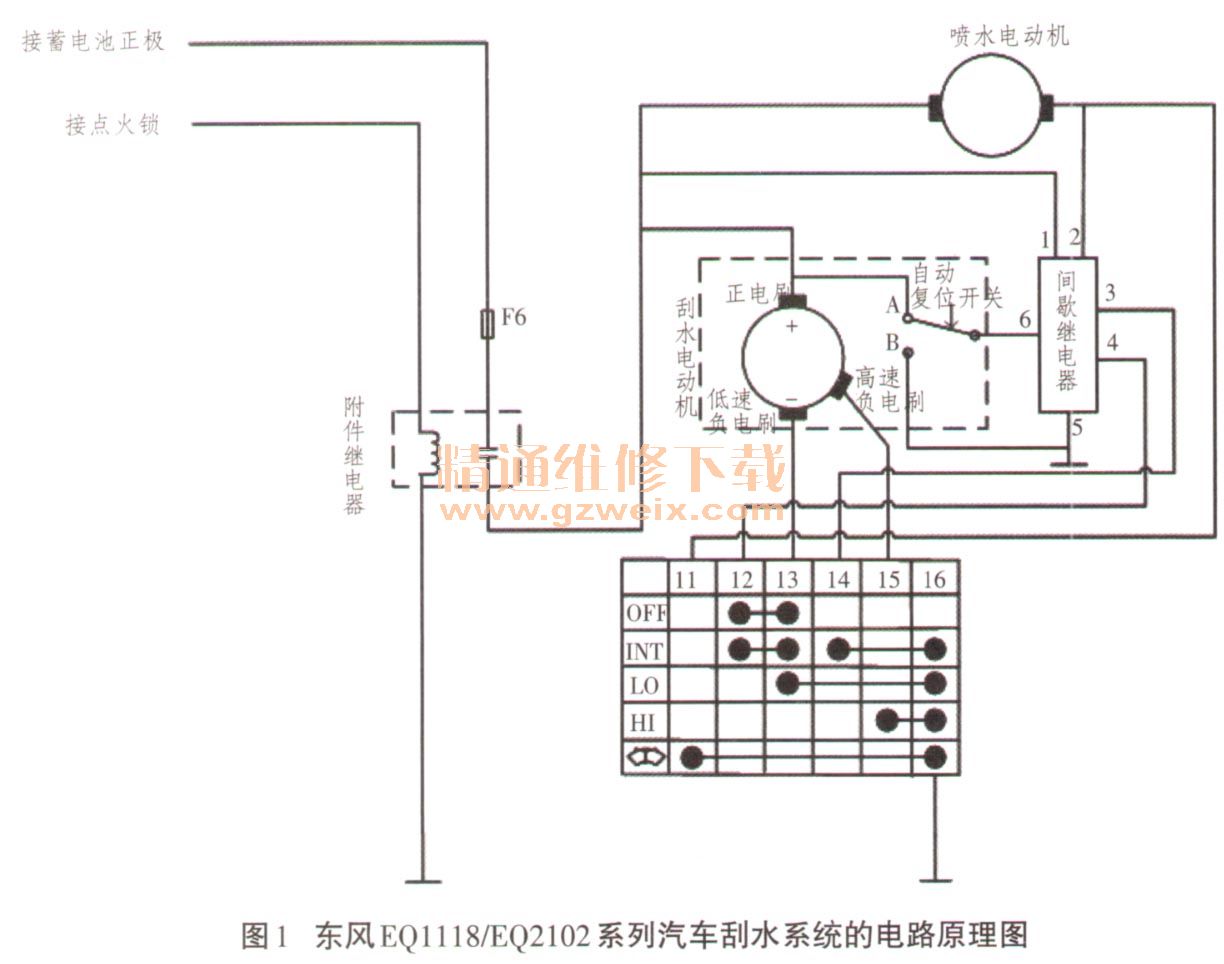

    東風EQ 1118/EQ2102系列汽車刮水系統的電路原理圖如圖1所示，在點火鎖打到“附件擋（ACC）”或“運行擋（ON）時，刮水及噴水系統才能工作。將點火鎖打到“附件擋（ACC）”或“運行擋（ON）”，附件繼電器電磁線圈電路接通，產生電磁力，使附件繼電器常開觸點閉合，蓄電池經6號熔斷絲為刮水及噴水系統提供電源。
      1．低速擋（LO）：將刮水開關打到低速擋，刮水電動機的電流路徑為：蓄電池正極→6號熔斷絲→附件繼電器觸點→正電刷→低速負電刷→刮水開關低速擋（13接柱與16接柱接通）→搭鐵→蓄電池負極，形成電流回路。由于正電刷與低速負電刷之間串聯的電樞繞組較多，電阻較大，電流較小，因此，刮水電動機以低速開始工作。
      2．高速擋（HI）：將刮水開關打到高速擋，刮水電動機的電流路徑為：蓄電池正極→6號熔斷絲→附件繼電器觸點→正電刷一高速負電刷→刮水開關高速擋（1 5接柱與16接柱接通）→搭鐵→蓄電池負極，形成電流回路。由于正電刷與高速負電刷之間串聯的電樞繞組較少，電阻較小，電流較大，因此，刮水電動機以高速開始工作。
    3．間歇擋（INT）：將刮水開關打到間歇擋，此時刮水開關的12接柱與13接柱接通，14接柱與16接柱接通。間歇擋電路可分為間歇繼電器控制電路和刮水電動機工作電路兩部分。間歇繼電器控制電路的電流路徑為：蓄電池正極→6號熔斷絲→附件繼電器觸點、間歇繼電器接柱1→間歇繼電器接柱3→刮水開關14接柱一刮水開關16接柱→搭鐵→蓄電池負極，形成電流回路，間歇繼電器工作，使間歇繼電器接柱4與接柱5在其內部間歇導通或斷開。當導通時，刮水電動機工作電路的電流路徑為：蓄電池正極→6號熔斷絲→附件繼電器觸點→正電刷→低速負電刷→刮水開關間歇擋（13接柱與12接柱接通）→間歇繼電器接柱4→間歇繼電器接柱5→搭鐵→蓄電池負極，形成電流回路，刮水電動機以低速工作。當間歇繼電器接柱4與接柱5斷開時，刮水片復位，刮水電動機不工作。這樣，刮水電動機在間歇繼電器的控制下就會以低速間歇工作。
      4.噴水擋：將刮水開關打到噴水擋，噴水電動機的工作電流路徑為：
  蓄電池正極→6號熔斷絲→附件繼電器觸點→噴水電動機→刮水開關噴水擋（11接柱與16接柱接通）→搭鐵→蓄電池負極，形成電流回路，噴水電動機工作，向前擋風玻璃噴出洗滌液。此時，間歇繼電器的接柱2通過刮水開關噴水擋（11接柱與16接柱接通）搭鐵，使間歇繼電器工作，其結果是使得間歇繼電器的接柱4與接柱5導通一段時間，從而使刮水片以低速擺動3～4下，將噴到前擋風玻璃上的洗滌液刮凈。其電流路徑與間歇擋時刮水電動機的工作電流路徑相同。
    5．關閉擋（OFF）：將刮水開關打到關閉擋，這時如果刮水器的刮水片未復位，則刮水電動機內部的自動復位開關自動打到位置B（如圖2所示），從而接通自動停機復位電路，其電流路徑為：蓄電池正極→6號熔斷絲→附件繼電器觸點→正電刷→低速負電刷→刮水開關關閉擋（13接柱與12接柱接通）→間歇繼電器接柱4→間歇繼電器接柱6→自動復位開關位置B→搭鐵→蓄電池負極，形成電流回路。此時，刮水電機將繼續以低速運轉，直到刮水片復位。當刮水片復位后，切斷自動停機復位電路。由于慣性，刮水電動機繼續運轉，使自動復位開關自動打到位置A（如圖1所示）。這時刮水電動機的自感電動勢將通過自動復位開關的位置A構成回路，產生制動作用，從而使刮水電動機盡快停止轉動。此時刮水電動機的正電刷相當于電源的正極，低速負電刷相當于電源的負極（如圖1所示）。其電流路徑為：刮水電動機電樞→正電刷→自動復位開關位置A→間歇繼電器接柱6→間歇繼電器接柱4→刮水開關關閉擋（12接柱與13接柱接通）→低速負電刷→刮水電動機電樞，形成電流回路。
