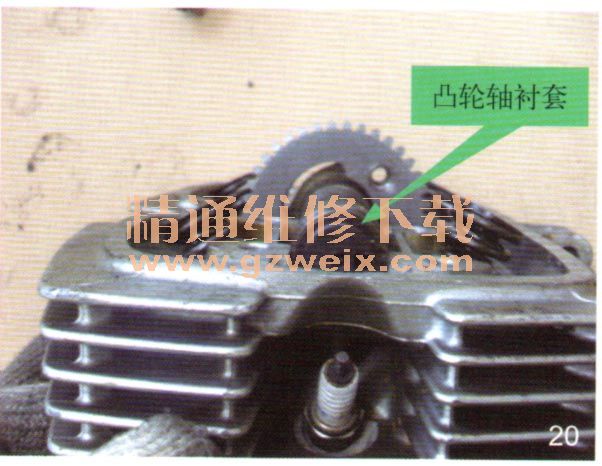

—也可在氣缸蓋上進行實機檢測，其檢查方法是：將磁性表座及百分表設法固定在化油器頂蓋上（或車架的適當位置），凸輪軸兩端裝上襯套，裝到氣缸蓋凸輪半圓弧槽內（如圖20所示），使凸輪軸左端鍵槽朝向左缸進氣口方向，將百分表測頭擱到凸輪軸基圓部位約1 mm的壓縮行程（進、排氣凸輪輪流測），并使百分表指針歸零，以便干測量。此時將凸輪軸左右轉動各80°（因凸輪軸基圓包角不到 180°，故只能左右轉動各80°），同時注意觀察百分表指針的讀數，小于0.02 mm為合格品，若其百分表指針的讀數超過0.08 mm（即大于氣門間隙值），凸輪軸基圓徑向跳動過大，會引起難啟動、怠速不穩和加速性能差等故障，可判斷該凸輪軸基圓跳動嚴重超差，應予以更換。

    —如沒有以上檢測條件，則將發動機檢測缸處于壓縮沖程終了的位置，按標準值調整好氣門間隙。持標準間隙值的塞尺片塞于氣門間隙調整螺釘與氣門桿端之間。以此點為中心，順時針和逆時針方向各轉動曲軸約160°，在曲軸所轉過的320°范圍以內，塞在氣門間隙調整螺釘和氣門桿端間的塞尺片，不得有時緊時松的現象。否則，即可判斷該凸輪軸的基圓跳動超差。另外，在檢查凸輪軸零件時，還應注意其軸兩端軸頸外圓面上的油槽以及襯套，不得有毛刺、異物等異常現象。最后再檢查凸輪軸軸頸與軸襯套的磨損是否超差，若超過使用極限值，會使凸輪軸頸與其配合的孔間隙增大，凸輪軸在轉動過程中產生徑向位移，不但引發運行噪聲，而且會使氣門開度減小，充氣系數降低，發動機功率下降等一系列故障。
    e）檢查凸輪軸軸承（或襯套）
    凸輪軸軸承（或襯套）是支承凸輪軸運轉的重要零件，如果磨損嚴重或損壞，均會對凸輪軸的正常工作帶來不同程度的影響。檢查軸承或襯套是否平滑、有無抖動，襯套的內孔是否嚴重磨損等，。如果有條件時，可將凸輪軸安裝在軸承或襯套內，快速旋轉凸輪軸，仔細觀察凸輪軸是否抖動等異常現象。
    對采用襯套結構的凸輪軸，在去除凸輪軸兩端的襯套后，可將凸輪軸兩端軸頸放置在V形鐵上，使磁性百分表并調整其表頭與凸輪軸中間軸頸φ30臺階面上（如圖21所示），旋轉曲軸360°以上，標準的徑向跳動應≤0.03 mm（使用極限值為0.05 mm）。若凸輪軸翹曲度超過使用極限，會造成正時鏈輪齒面的連鎖跳動，不但會影響與正時鏈條的張緊度，還會使正時鏈條與正時鏈輪嚙合處產生異常噪聲。襯套同心度技術要求較高（O應小于0.02 mm）超差過大時，可持游標卡尺測量。誤差不太明顯時，只有采取以下方法進行測量：可先將凸輪軸卸去，只留襯套在氣缸蓋上，并使襯套上的空心定位銷嵌在氣缸蓋定位銷槽內。持磁性百分表頭在襯套內孔，留約0.20 mm壓縮余量。此時將襯套輕輕地轉動，使襯套上的空心定位銷緩慢離開氣缸蓋定位銷槽，直至定位銷轉至氣缸蓋定位銷槽對面一側為止。此時，應仔細觀察百分表指針讀數，用最大值減去最小值即是襯套同心度的實際誤差值。再將襯套翻身180°，再按以上方法進行檢測即可。

    f）檢查潤滑間隙
    有部分車型的凸輪軸是安裝在凸輪支座孔內的，對于這種型式的凸輪軸，應檢查其潤滑間隙，即凸輪軸支座的內徑與凸輪軸頸部的外徑之差。檢查時，可用百分表測定凸輪軸支座孔內徑（如圖22所示），用此值減去凸輪軸頸部外徑的測定值，即可得出配合間隙。若配合間隙大于各型摩托車維修說明書規定的使用極限值，需更換新凸輪軸，并計算其間隙是否在標準值范圍內，否則，應更換凸輪軸或凸輪軸支座。不能使用百分表測量凸輪軸支座孔時，可用塞尺片測量。其操作方法如下所述。

    —拆去凸輪軸支座螺釘，將適當厚度的保險絲（厚度為維修手冊規定值的1.2～1.5倍）插人凸輪軸軸頸處（如圖23所示），合上凸輪軸支座，按規定的扭矩緊固凸輪軸支座螺栓（注意不能轉動凸輪軸）。

    —再次旋松凸輪軸支座螺栓，取出凸輪軸支座，測量被凸輪軸支座與軸頸壓扁的保險絲，此時測量的保險絲厚度值，即是該車型凸輪軸軸頸與凸輪支座孔的潤滑間隙值。如果測量的潤滑間隙值已超過使用極限值，則應視具體情況更換凸輪軸、凸輪軸支座或氣缸蓋。
