四沖程發動機的配氣機構較為復雜，型式也多種多樣。按氣門的布置形式，主要有氣門頂置式和氣門側置式；按凸輪軸的布置分，有凸輪軸上置式、凸輪軸中置式和凸輪軸下置式；按凸輪軸的數量分，有單凸輪軸和雙凸輪軸；按曲軸驅動凸輪的方式分，有齒輪傳動和鏈條傳動。摩托車發動機基本采用凸輪軸上置式和下置式，單凸輪軸、雙凸輪軸和鏈條傳動方式（少數機型采用齒輪傳動如：CG125車）。凸輪軸及軸承隨著摩托車發動機數萬km的運行，極易磨損或損耗。本文就常用凸輪軸及軸承的結構特點、檢查更換、規范操作和注意要點等方面進行探討（有關氣門、搖臂等其它相關零件，另撰文介紹）。

    1 結構特點
    1.1頂置氣門式（OHV）
    在摩托車發動機試制的初始階段，頂置式氣門均采用下置凸輪式配氣機構。這種配氣機構將凸輪軸布置在左曲軸箱內，用一對齒輪來實現曲軸與凸輪軸之間的可靠傳動。在本田CG110、CG 125 、 CG4001500等摩托車上便采用這種型式的配氣機構（如圖1、 2所示）。由于凸輪軸遠離燃燒室，改善了凸輪軸的環境工作溫度。在吸氣行程時，曲軸轉動通過正時齒輪帶動凸輪軸（即凸輪軸上安裝有同步齒輪），凸輪軸帶動下?lián)u臂，下?lián)u臂推動推桿，推桿推動上搖臂，上搖臂頂開氣門，使新鮮混合氣進入氣缸。隨著曲軸的旋轉，凸輪軸也相應地改變其角度，從而改變氣門的開閉。這樣，在壓縮沖程，進、排氣門都處于關閉狀態；在做功行程中，進、排氣門均關閉；而到排氣行程時，排氣門則打開，從而使發動機連續運轉工作。

    1.2頂置凸輪軸式（OHC）

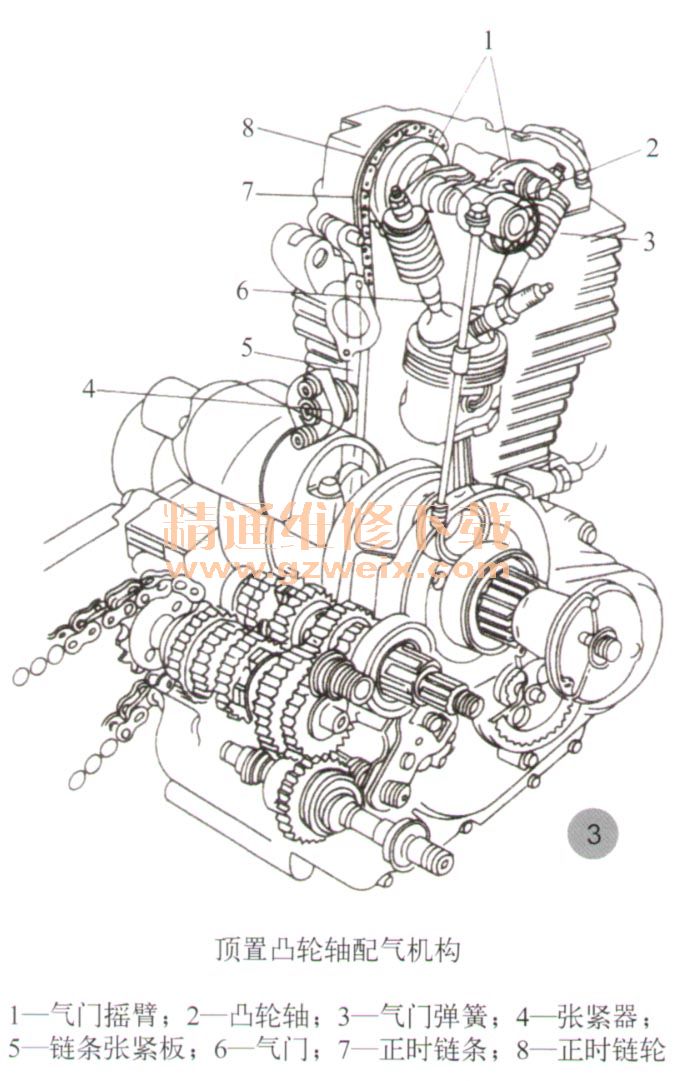

    頂置凸輪軸式配氣機構，有頂置單凸輪軸（SOHO如圖3所示）和頂置雙凸輪軸（DOHC ）兩種。頂置凸輪軸式配氣機構的氣門開閉情況與下置凸輪軸式的基本相同，主要區別在于其氣門傳動的組件不同。發動機工作時，曲軸通過正時鏈輪、正時鏈條，將動力傳遞給凸輪軸，凸輪軸通過凸輪驅動搖臂，并通過搖臂克服氣門彈簧的彈力驅動氣門，氣門的回位則是依靠氣門彈簧的彈力完成的。

    由于頂置凸輪軸式配氣機構省去了推桿那樣的往復運動件，使配氣機構傳動組件的慣性力減小，傳動更加靈活，功率響應迅速，同時，凸輪直接與搖臂或氣門接觸，故提高了剛性。這些均有利于消除發動機高速運轉時造成的配氣時間差異，使氣門能夠穩定開閉，更加有利于高速化。目前絕大多數現代單缸摩托車發動機均采用單頂置凸輪軸式配氣機構如：WY125、豪邁125、嘉陵JH 125等。也有部分雙缸發動機，采用單頂置凸輪軸式配氣機構。如：本田CH125水冷摩托車（如圖4所示）、本田CB 125T、嘉陵本田CB125T、新大洲本田CB 125T、 CL 125-2/3以及國產CB 125T摩托車等。而部分進口四沖程摩托車，如木田MAGANA250、本田VT250F、 CBX250、鈴木GSX400F、川崎GPZ250、雅馬哈XS750以及春蘭250虎神摩托車等，則采用雙頂置凸輪軸（DOHC）配氣機構。
