上海大眾帕薩特系列轎車發動機啟動系統最常出現的故障是起動機運轉無力或不轉，兩者檢修方法相同。
    1.1發動機啟動系統故障大概部位的判斷
    如接通啟動開關，起動機運轉無力或不轉，應立即切斷啟動開關，開亮大燈或按揚聲器，看燈光或聲音是否正常。
    1．無聲或無光
    如果開亮大燈或按揚聲器時，無光或無聲，則應檢查電源線路或熔斷器有無斷路處。
    2．燈光或聲音弱
    如果開亮大燈或按揚聲器時，燈光或聲音弱，則應檢查蓄電池是否虧電，接線是否良好。
    3．燈光或聲音正常
    如果開亮大燈或按揚聲器時，燈光或聲音均正常，可用螺絲刀將起動機接蓄電池接線柱與接電動機接線柱短接，看起動機運轉是否正常。如果起動機仍然運轉無力或不轉，則就可以判斷問題出在起動機本身。

    1.2起動機啟動發動機后不能立即停轉的故障分析與檢修
    故障現象
    據用戶稱，該轎車發動機啟動松開點火開關后，起動機仍會發出異響，原來無此現象。
    2．故障分析
    根據用戶介紹的情況，并進行實際試啟動觀察，發現起動機啟動發動機后未能及時停轉而導致了異響，問題出在啟動系統。

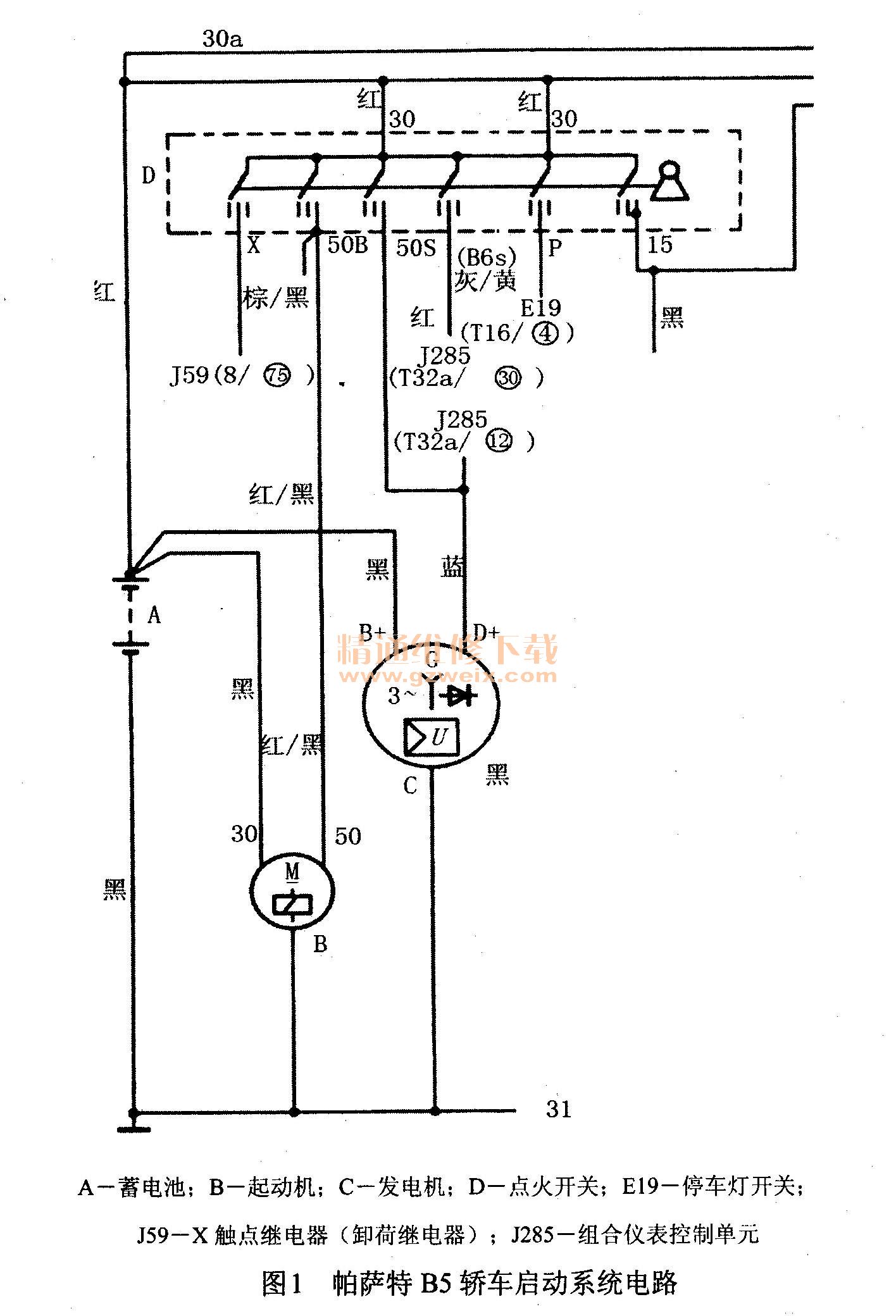

    帕薩特B5轎車啟動系統電路如圖1所示，主要由起動機B、點火開關D為核心構成，屬直接啟動方式。當將點火開關置于點火擋時，起動機B就會得電工作，驅動發動機工作。出現起動機不能自停故障的原因主要有以下3個方面：

     ①起動機啟動發動機后，點火開關不能正常復位，仍處于接通狀態。
    ②起動機啟動發動機后，驅動機械系統未能及時復位。
    ③啟動控制線路有損壞，可能有短路處，使起動機啟動后仍處于通電狀態。
    3．判斷故障大概部位
    用萬用表50VDC擋測量起動機B的50端對搭鐵間的電壓。結果發現，當點火開關D置于點火擋時的電壓為11.3V左右，基本正常，但松開點火開關點火擋后，該電壓仍會保持一段時間，且此時起動機處也會發出異常響聲，一段時間后該響聲才逐漸消失，懷疑故障出在點火開關。
    4．檢查點火開關
    斷開點火開關50B端與外部連接的導線，將萬用表兩端連接在點火開關30端與50B端上，然后將點火開關D置于啟動擋，模仿啟動時的動作，結果發現當點火開關點火結束復位后，萬用表指示的導通電阻不會及時斷開，仍會延遲一段時間后才逐漸慢慢地斷開。由此說明，點火開關內的觸點不良。
    5．故障處理
    重?fù)Q一只同規格新的點火開關裝上以后，試啟動發動機，啟動發動機后起動機可立即停轉且無異常聲響傳出，故障排除。
    6．專家提示
    該車啟動系統采用點火開關直接啟動方式，點火開關啟動擋觸點閉合后流過其上的電流較大，當觸點燒蝕有拉毛現象時，就會在點火開關回位后點火觸點間仍存在電流通路，由此就導致了起動機啟動發動機后不能立即停轉故障。本例如檢查點火開關無問題，進一步就應重點對起動機的驅動機械系統進行檢查，由此可加快檢修速度。
