一輛行駛里程約13.6萬km的2010年大眾帕薩特新領馭1.8T轎車。車主反映：該車最高車速只有120km/h，超車能力很差。
    故障診斷：驗證故障，啟動發動機，原地踩加速踏板，最高轉速只能到3 800r/min，如圖1所示。因?yàn)樵撥?chē)型具有限速功能，即在發動機無負荷情況下，踩下加速踏板時，發動機轉速不會超過4 000r/min。陪同客戶一起路試，加速時車速隨之提高，但是當發動機在3 800r/min左右時轉速不再上升，此時車速在120～130km/h之間，且EPC燈報警。

    將車開回4S店，連接VAS6150 B進入01一發動機控制單元檢測，讀取故障碼“17705、 P1297，增壓器一節氣門連接壓力下降，靜態；16683、 P0299、渦輪／機械增壓器增壓不足，靜態”。初步判斷故障原因：增壓壓力傳感器故障、進氣管漏氣、中冷器漏氣、增壓器工作不良。
    怠速讀取發動機002數據組，如圖2所示，轉速760r/min（正常值720～900r/min），發動機負荷32.3%（正常值12％～28%）、噴油時間2.29ms（正常值1～4ms），進氣量5.0g/s（正常值2～4g/s）。

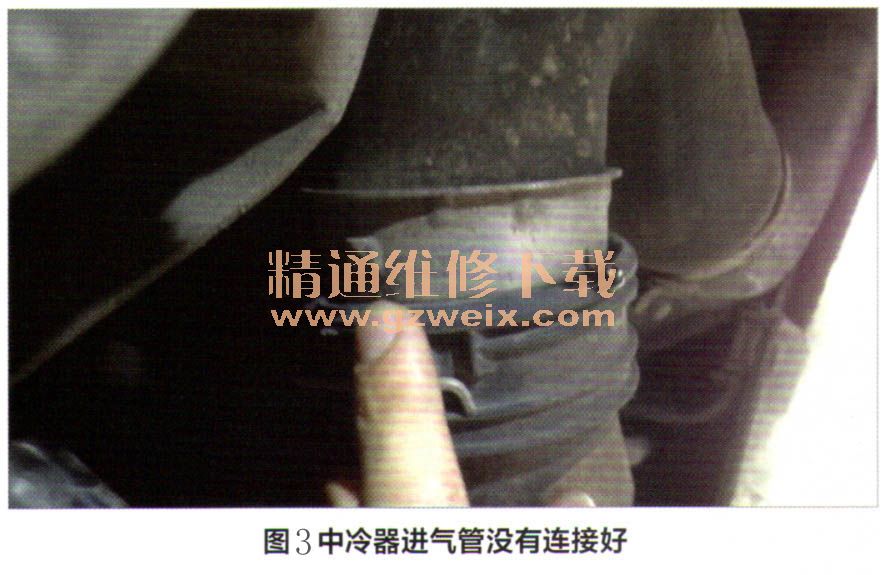

    數據顯示進氣量與發動機負荷高于正常值，說明進氣管路可能有泄漏，本著先簡后繁的原則，先從進氣管路檢查。該車進氣管路連接順序?yàn)椋嚎諝鉃V清器總成-空氣流量傳感器-渦輪增壓器-中冷器-節氣門。將車輛舉升，拆下發動機下護板，發現中冷器下部的進氣管沒有連接好，如圖3所示。

    將中冷器下部的進氣管重新連接，降下車輛再次讀取002組數據，如圖4所示，轉速800r/min，發動機負荷21.1%、噴油時間2.6ms，進氣量3.1 g /s，各項數值均在正常范圍內。裝上發動機下護板，路試，故障排除。

    維修小結：該車經過空氣流量傳感器計量的空氣，再經渦輪增壓器增壓，在中冷器的進氣管處泄漏到外面，減少了進入汽缸的進氣量，造成發動機功率下降，此時發動機控制單元開啟限速功能。如果是非增壓發動機進氣管泄漏，因進氣管中間有未經計量的空氣吸入，會使空氣流量傳感器計量的空氣量減少。與車主交談得知該車不久前更換玻璃清洗液罐，推斷該故障是由于維修人員未將拆下的中冷器進氣管安裝到位，車輛行駛中顛簸導致進氣管卡子松脫。此案例告訴我們，在車輛維修中，安裝部件時必須一次性安裝到位，并擰到標準力矩，在提高修車效率的同時必須保證維修質量。

    相關資料：2017年大眾、奧迪原廠維修信息系統ELSA 6.0
