一輛行駛里程約11萬km、配置2.0T發動機（CGM）的大眾新帕薩特轎車。客戶反映：該車早上遙控器打開門后，車輛卻無法啟動，儀表完全黑屏。
    故障診斷：車子拖至單位后，首先試車，發現打開點火開關后儀表完全沒反應，儀表中央顯示屏里程數也沒顯示，好似儀表的30號電源也沒有接通。
    根據故障現象就完全可以理解為什么發動機無法啟動了，因?yàn)閮x表是該車防盜控制單元的核心，如果儀表控制單元沒有和車輛上其他的防盜部件進行信息互換，那么發動機控制單元是不會提供噴油和點火信號的，因此車輛毫無疑問是無法正常啟動的。
    接下來就不用考慮為什么無法啟動，而應該將檢查問題的重點圍繞儀表這方面來檢查，經分析導致儀表完全黑屏的故障原因：①蓄電池損壞；②儀表損壞；③供電線路方面故障；④儀表搭鐵線路存在故障；⑤BCM存在故障。
    本著先易后難的原則，優先使用大眾專用電池檢測儀，經測量蓄電池結果顯示蓄電池完全正常。
    查閱電路圖，檢查儀表的供電線路，發現儀表針腳中的32號腳為常電源線，該電源經過SC 16保險絲（該保險絲為5A）后，再連接蓄電池邊上的SA保險絲（80A），連接至蓄電池正極。儀表的15號供電，根據故障現象應該可以先不予考慮了。

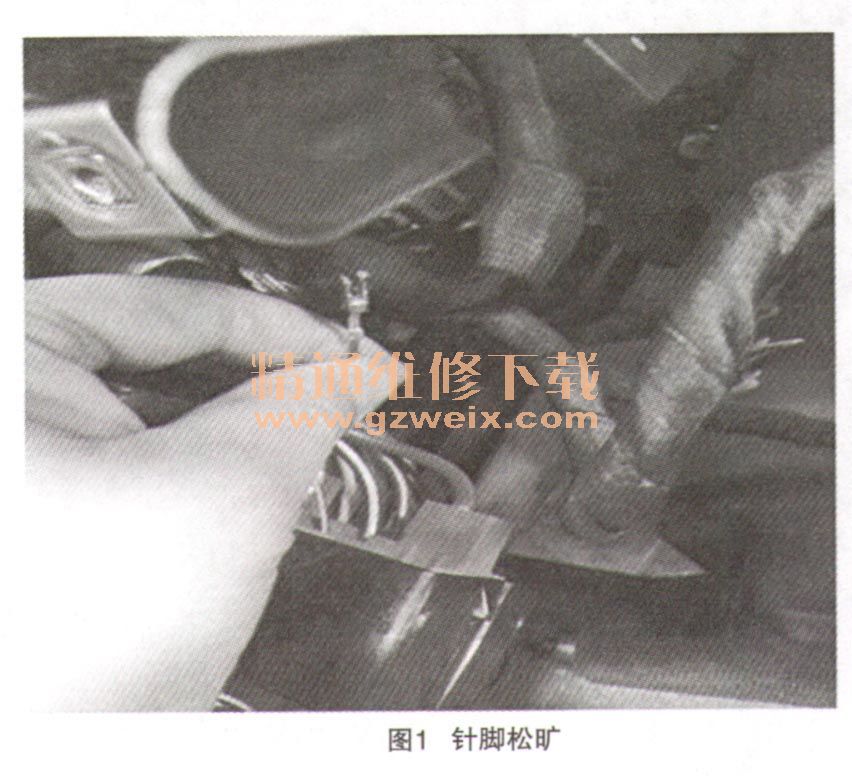

    找到SC16保險絲，經拔下該保險絲檢查發現并沒有燒毀，用試燈測量保險絲針腳供電也正常，但是在插回保險絲過程中明顯感覺有點松曠的感覺，遂拔出松曠的針腳（如圖1所示），果然發現針腳銅片比較松曠了。

    對松曠的針腳開口端夾緊修復，全部安裝復位后，再次打開點火開關，可見儀表所有指示燈正常點亮，經啟動試驗，發動機一次性啟動，至此故障排除。
    故障總結：該故障其實是一個很簡單的故障，雖然故障現象是車輛無法啟動，但是根本原因確實儀表無法正常工作所導致。儀表無法工作的原因也分為兩個方面：一是點火開關無法正常打開，一是30號電源沒有供電。本車就是30號電源缺失所導致的，這點可以從打開門時儀表中間的門狀態（或里程數）顯示可以分辨出來。因此筆者一開始并沒有考慮點火開關打開的15端子供電，而是直接檢查30供電電源，從而達到了事半功倍的效果了。

相關資料：2017年7月大眾、奧迪原廠維修信息系統ELSA 6.0
