一輛行駛里程約12萬km，配置2.7L V6發動機、62TE六擋手自動一體變速器的道奇酷威。該車輛行駛中偶爾出現劇烈沖擊及不換擋等現象，變速器進入“跋行回家”模式，停車關閉發動機，重新啟動后故障現象有時會消失。故障有時出現頻率較高，有時連續幾天也不出現。
    故障診斷：檢查PCM控制模塊，有P0760故障碼，故障碼的含義是：OD電磁閥控制電路不良，如圖1所示。

    為處理故障，首先學習一下62TE變速器的結構原理，變速器傳動簡圖如圖2所示。

    從傳動簡圖中可以看出，62TE變速器結構分為兩部分，上半部分為一套典型的CR-CR雙排行星齒輪傳動機構，下半部分為一個單級單排行星齒輪傳動機構。在傳動過程中，各執行元件動作情況如表所示。

    對應控制各用油執行元件的電磁閥分別有：UD電磁閥、OD電磁閥、2/4電磁閥、L/R電磁閥、DC電磁閥、LC電磁閥等，以及LP主油壓調節閥和EMCC鎖止離合器調節閥，如圖3所示。

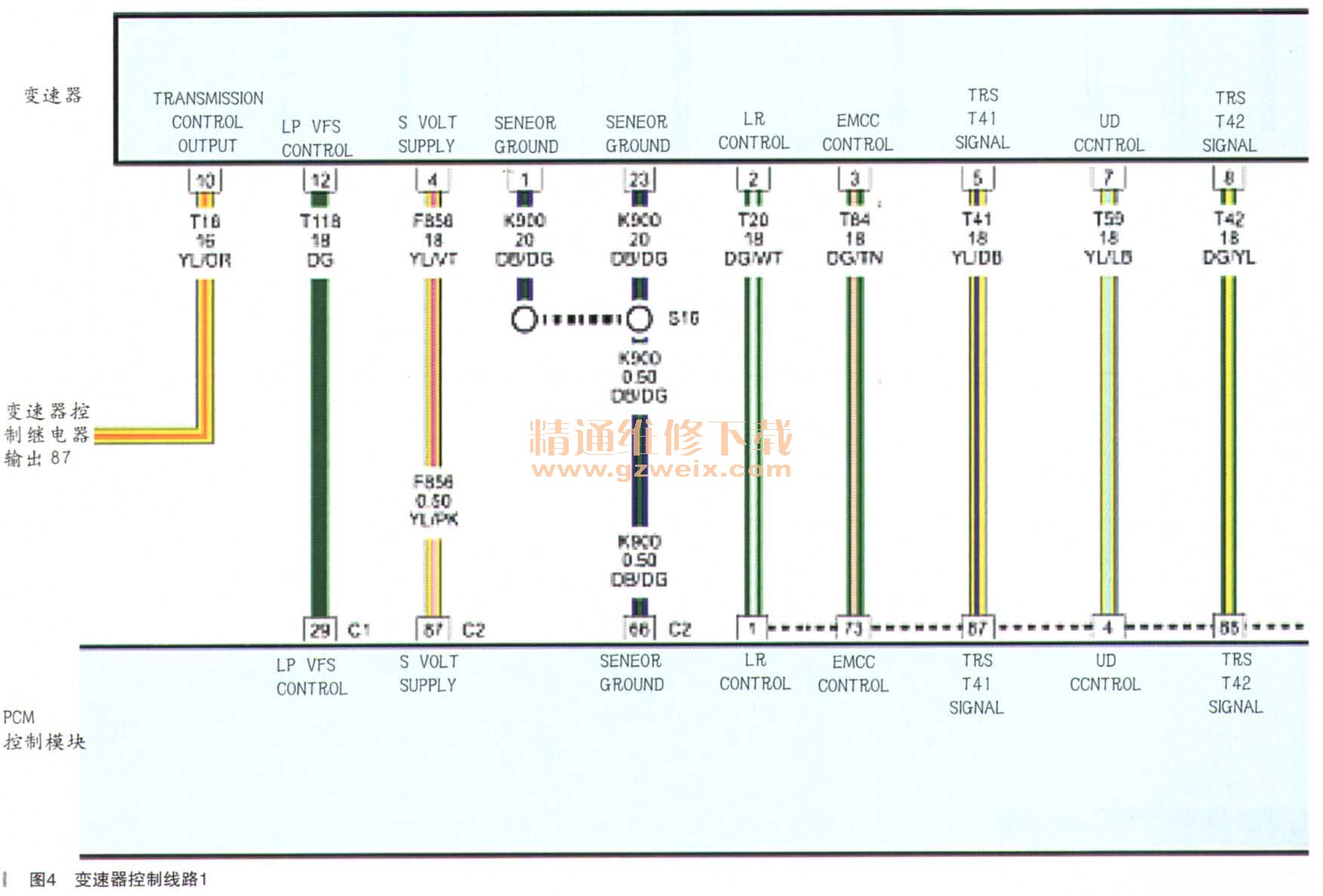

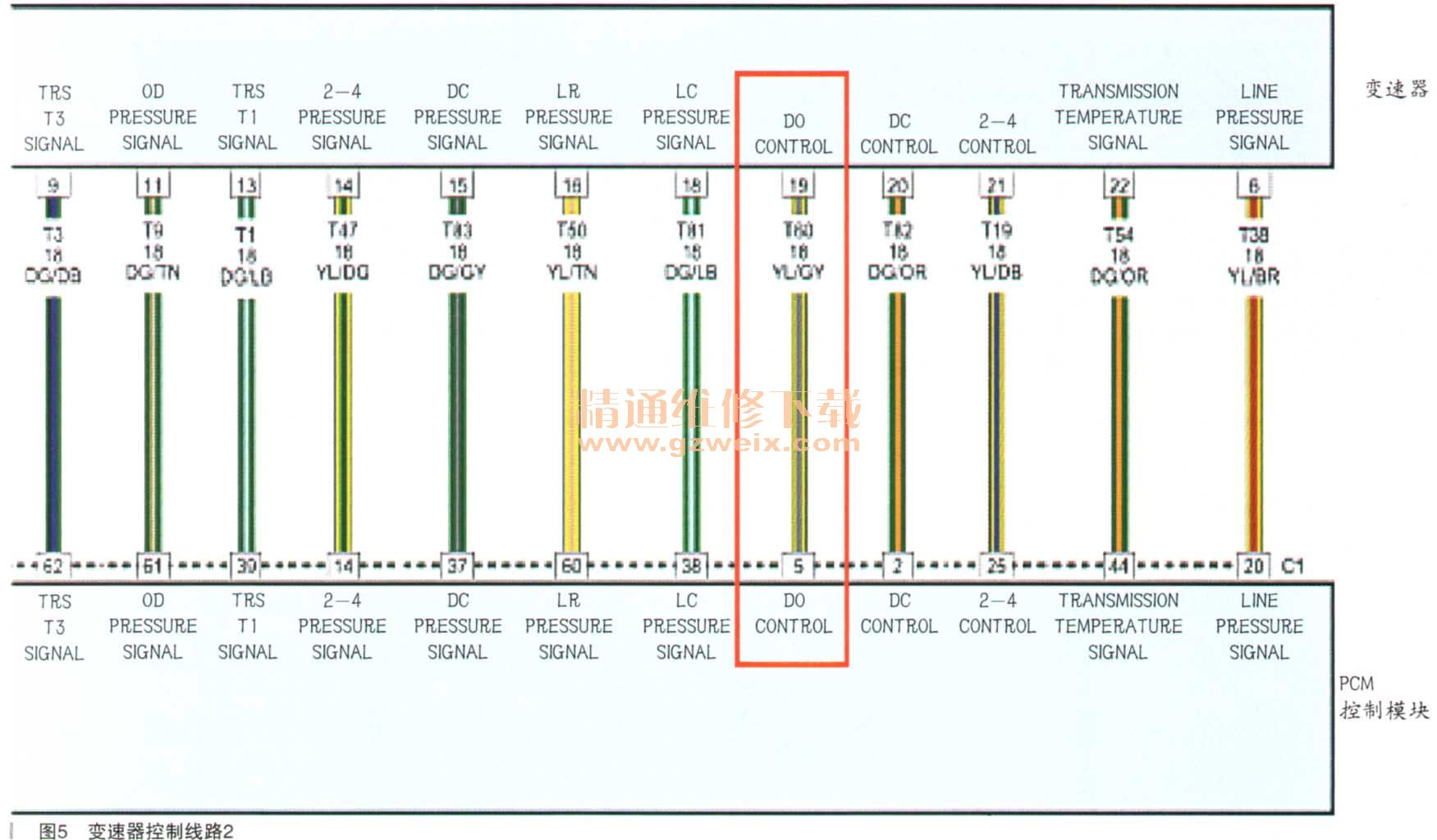

    變速器控制線路圖如圖4、圖5所示。
