一輛行駛里程超62.5萬km、搭載濰柴WP10.336發動機的2011年青年客車（車輛型號為NP6122DE）。，車主反映：該車有時斷開點火開關后，車載視聽系統、照明系統仍然能工作，需要斷開蓄電池艙內的總電源繼電器，才能徹底切斷上述系統電源，且經常因忘記斷開總電源繼電器，造成蓄電池虧電。
    故障診斷接車后首先試車驗證故障現象，維修人員試著來回多次接通、斷開點火開關，故障現象終于出現，此時照明系統、視聽系統等用電設備仍然工作。用萬用表檢測蓄電池艙內的總電源繼電器，發現總電源繼電器處于接通狀態；斷開點火開關導線連接器，發現總電源繼電器仍然處于接通狀態；拔下電器控制盒內的熔絲Fl或主繼電器K1，總電源繼電器斷開，懷疑主繼電器K1內部觸點有粘連，導致上述故障的出現。更換主繼電器K1后試車，故障依舊。
    該車裝配歐科佳CAN總線組合儀表，接通點火開關，啟動發動機，組合儀表顯示正常。按下組合儀表上的菜單功能按鈕，進入組合儀表端口故障顯示界面，讀取相關端口信息如圖1所示，顯示總電源繼電器電路工作正常。

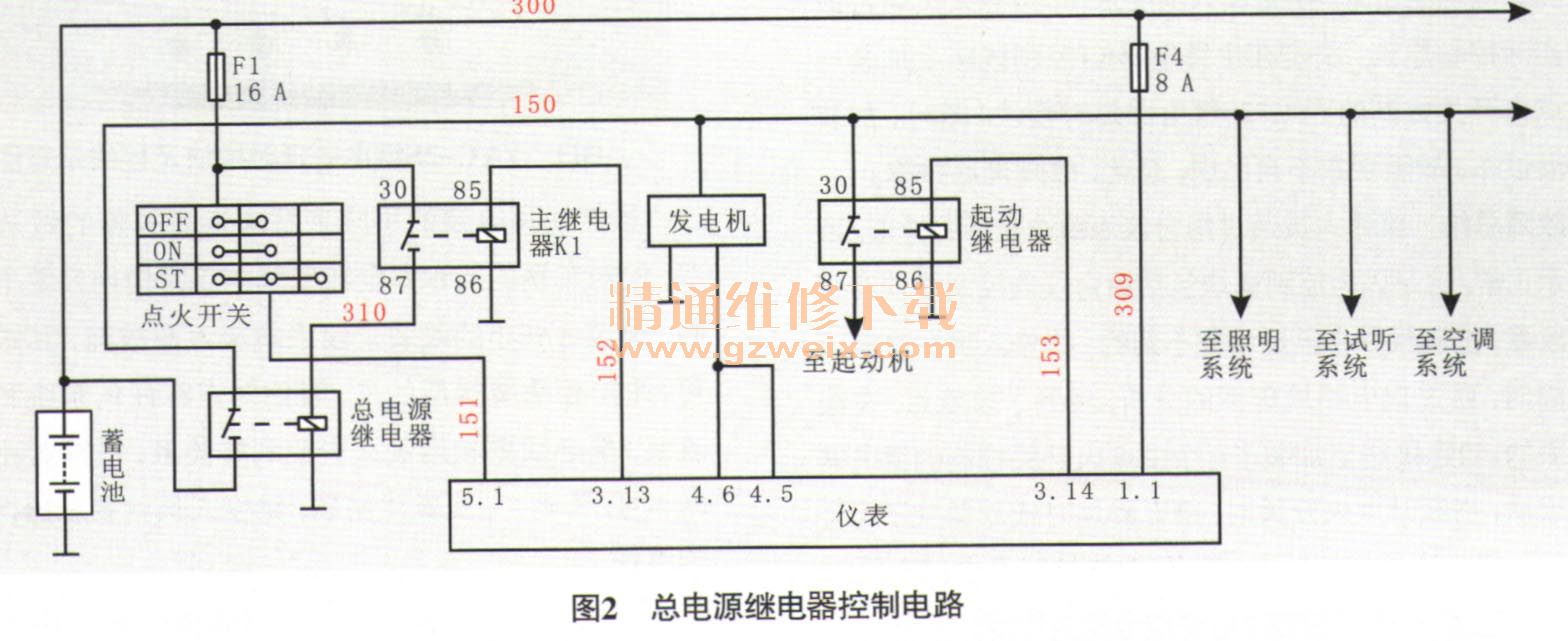

    查閱該車整車電器原理圖，畫出總電源繼電器控制工作原理圖（圖2），從圖2中可以看出整車控制電路有以下幾個特點。

   （1）該車的電源供給方式有以下2種方式：受總電源繼電器控制和不受總電源繼電器控制。
   （2）總電源繼電器除了受點火開關控制外，還受組合儀表、主繼電器K1的控制。
   （3）總電源繼電器負責為照明系統、視聽系統、空調系統、啟動裝置、發電機等供電。
    當故障出現時，測量主繼電器K1端子87的310連接線有電壓輸出，測量主繼電器K1端子85上152連接線也有電壓輸出，由此說明主繼電器K1吸合。拔下主繼電器K1，重新插上，測得主繼電器K1端子85上152連接線輸出電壓為0v，此時總電源繼電器斷開。診斷至此，將故障部位鎖定在組合儀表及其相關線路上。斷開組合儀表導線連接器3，檢查組合儀表導線連接器3端子無氧化腐蝕現象；檢查組合儀表與主繼電器K1之間的152連接線，無擠壓破損及對電源短路的現象。懷疑組合儀表內部間歇性故障，使得組合儀表導線連接器3端子13有異常電壓輸出，從而導致主繼電器K1吸合，總電源繼電器接通，最終出現上述多個系統電源無法切斷的故障現象。
    故障排除由于更換組合儀表的成本較高，而舊組合儀表的其他功能正常。在駕駛?cè)说囊�求下，維修人員結合該車的實際控制原理，決定在主繼電器K1控制線路上加裝一個由點火開關控制的YYC-2S繼電器延時模塊（圖3），加裝完畢后試車，故障現象不再出現，至此，故障徹底排除。

    故障總結維修人員通過組合儀表自診斷系統檢查，系統顯示正常，這是因為控制模塊包括組合儀表控制模塊有些自身故障，控制模塊自己是讀取不到的。維修人員在診斷該車故障時，通過對電路原理圖的分析，找到了故障點，在組合儀表的152連接線上加裝了一個由點火開關控制的繼電器延時模塊，當斷開點火開關時，繼電器延時模塊替代了組合儀表控制模塊內的控制功能，斷開152連接線至主繼電器K1端子85的電路，起到了控制總電源繼電器的作用。
    雖然說用改裝的手段來解決汽車故障的做法并不可取，但對車輛的行車安全和車輛的正常使用只要不構成影響，通過一些小的改裝手段來解決汽車故障，其做法也是可行的。但需要提醒的是，我們對汽車任何系統和部件的改裝，都必須要和駕駛?cè)苏f明利弊關系，征得駕駛?cè)吮救说恼J可，否則，一旦發生問題，維修人員就要承擔擅自改裝的責任了。
